砂石系统施工方案

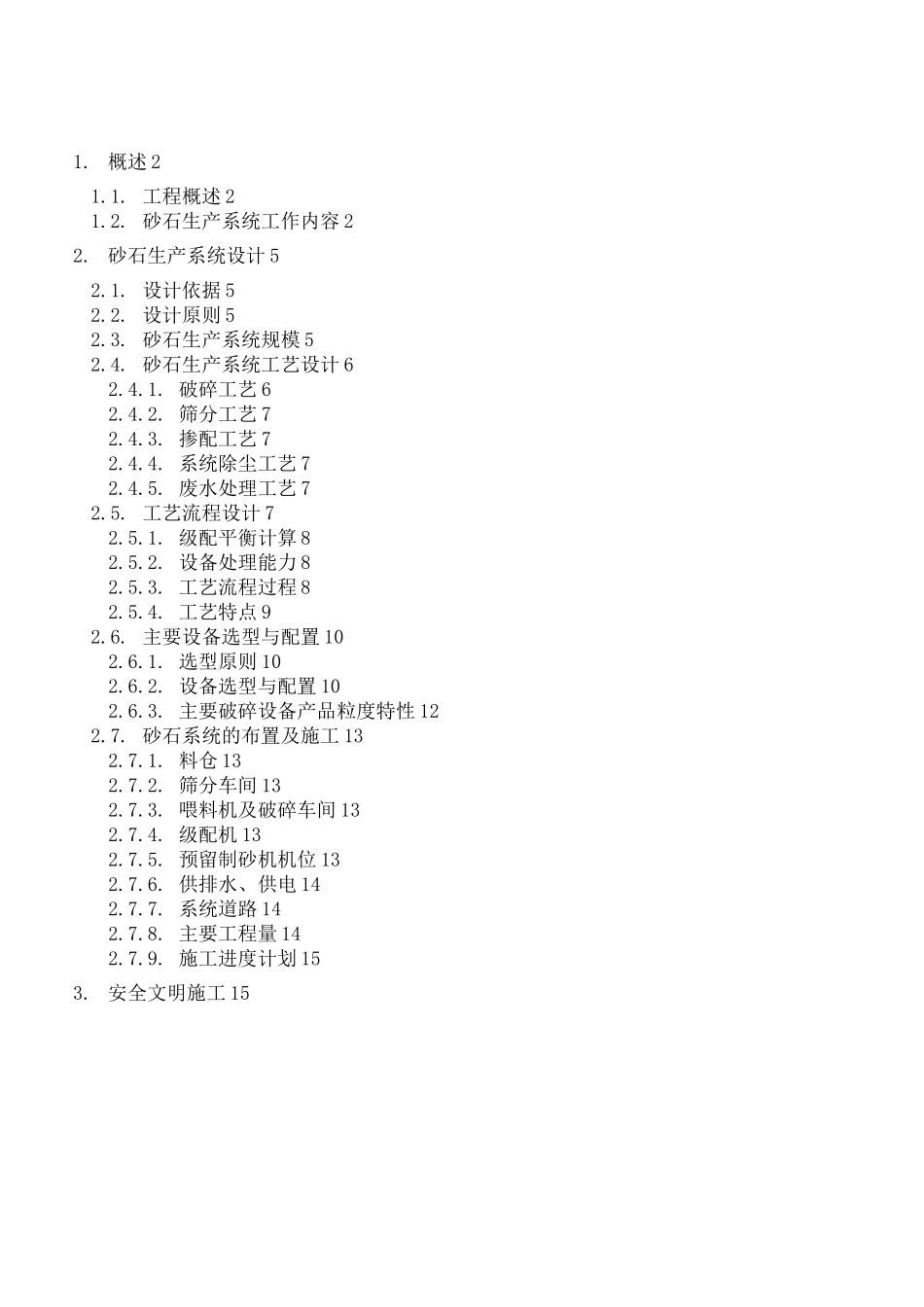

1. 概述 21.1. 工程概述 21.2. 砂石生产系统工作内容 22. 砂石生产系统设计 52.1. 设计依据 52.2. 设计原则 52.3. 砂石生产系统规模 52.4. 砂石生产系统工艺设计 62.4.1. 破碎工艺 62.4.2. 筛分工艺 72.4.3. 掺配工艺 72.4.4. 系统除尘工艺 72.4.5. 废水处理工艺 72.5. 工艺流程设计 72.5.1. 级配平衡计算 82.5.2. 设备处理能力 82.5.3. 工艺流程过程 82.5.4. 工艺特点 92.6. 主要设备选型与配置 102.6.1. 选型原则 102.6.2. 设备选型与配置 102.6.3. 主要破碎设备产品粒度特性 122.7. 砂石系统的布置及施工 132.7.1. 料仓 132.7.2. 筛分车间 132.7.3. 喂料机及破碎车间 132.7.4. 级配机 132.7.5. 预留制砂机机位 132.7.6. 供排水、供电 142.7.7. 系统道路 142.7.8. 主要工程量 142.7.9. 施工进度计划 153. 安全文明施工 15砂石系统生成方案1.概述1.1.工程概述浙江仙居抽水蓄能电站位于浙江省仙居县湫山乡境内，为日调节纯抽水蓄能电站，安装4 台 375MW 立轴单级混流可逆式水轮发电机组，总装机容量为 1500MW,年平均发电量为 25.125 亿 kW・h,年平均抽水电量 32.63 亿 kW・h。电站对外交通便利，距台州、金华公路里程分别为 136km、138km。上水库工程土建施工 Cl 标由主坝、副坝、库盆、环库公路、上库进/出水口及上库事故检修闸门井等组成。主坝和副坝均为混凝土面板堆石坝，坝顶高程 679.20m,主坝坝顶长263.66m,最大坝高 86.7m；副坝坝顶长 222m，最大坝高 59.7m；上水库环库公路副坝~进/出水口~主坝采用 6.0m 宽路面（双车道），其余路段为 3.5m~4.0m 宽路面（单车道），环库公路总长约 2.5km（不含坝顶公路）；上水库进/出水口位于上水库主、副坝之间西北库岸位置，两进/出水口平行布置，由进水渠、拦污栅段、扩散段、事故检修闸门井组成。1.2.砂石生产系统工作内容主要承担向仙居抽水蓄能电站主体土建工程提供约 59911m3上水库主副坝、库盆等土石方填筑工程所需的砂石料生产任务。1.2.1.1.1.砂石生产系统任务表部位名称单位工程量主坝垫层填筑m327321特殊垫层料m36403副坝垫层填筑m314807特殊垫层料m32571反滤料m38809总量m359911根据上水库填筑材料颗粒分级配表V10mm 的砂石料量：M=（6403+2571）X65%+（27321+14807）X44%+8809X75%=30976m310mm〜30mm 砂石料量：M=(6403+2571)X(1-65%)+(27321+14807)X(65%-44%)+8809X(1-75%)=14190m330mm〜80m...
