幼儿园锚杆桩施工组织设计(2024整理)

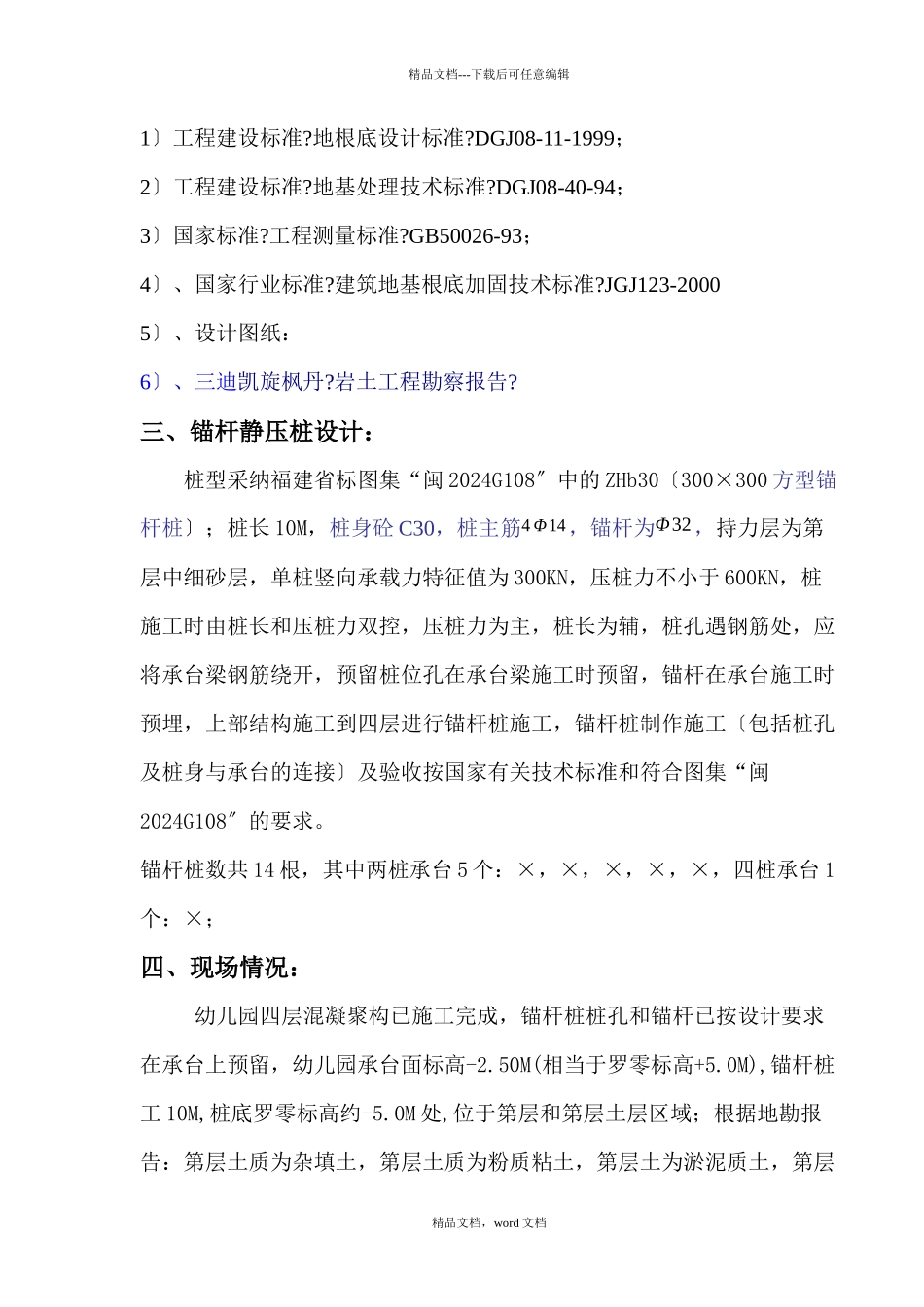

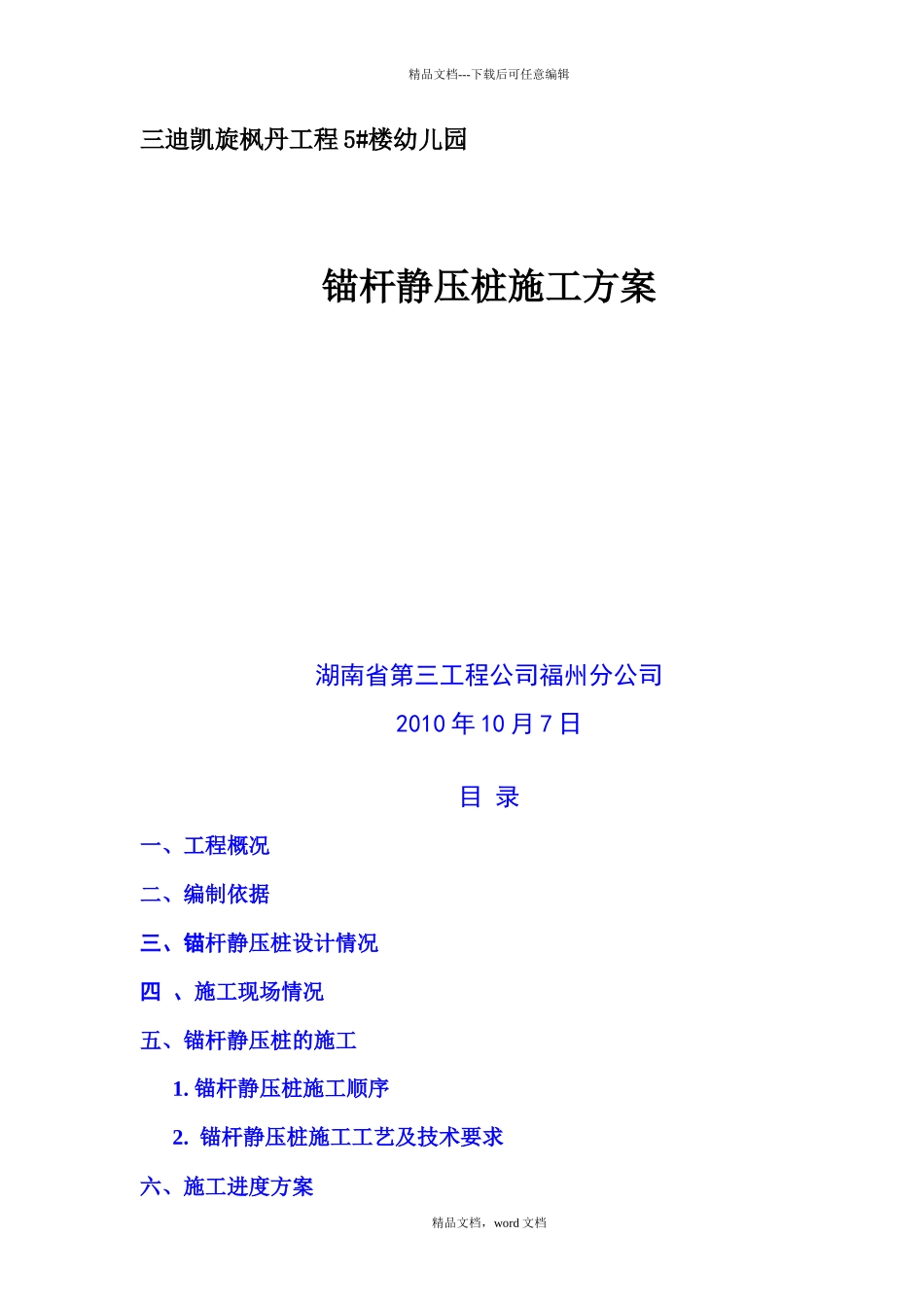

精品文档---下载后可任意编辑三迪凯旋枫丹工程 5#楼幼儿园锚杆静压桩施工方案湖南省第三工程公司福州分公司2010 年 10 月 7 日目 录一、工程概况二、编制依据三、锚杆静压桩设计情况四 、施工现场情况五、锚杆静压桩的施工1. 锚杆静压桩施工顺序2. 锚杆静压桩施工工艺及技术要求六、施工进度方案精品文档，word 文档精品文档---下载后可任意编辑七、施工现场平面布置八、劳动力、机械设备、材料等供给方案1. 劳动力2. 机械设备供给方案九、质量保证措施与平安技术措施1. 质量保证措施2. 平安技术措施一、工程概况本工程为福州市闽江大道南侧三迪凯旋枫丹工程 5#楼幼儿园，四层框架结构。建筑面积为 1486 m2。本工程结构体系为框架结构，层高为3.30m，底层结构层高为 5.8m。本工程根底型式为管桩加承台，管桩于 2024 年底已施工完毕，承台及上部结构于 2024 年开始施工，上部结构发生设计变更，于在设计上补设锚杆静压桩；建设单位：福州高佳房地产开发设计单位：福建泛亚建设设计监理单位：福建天正建设工程监理总承包施工单位：湖南省第三工程公司二、编制依据：本方案依据如下资料编制精品文档，word 文档精品文档---下载后可任意编辑1〕工程建设标准?地根底设计标准?DGJ08-11-1999；2〕工程建设标准?地基处理技术标准?DGJ08-40-94；3〕国家标准?工程测量标准?GB50026-93；4〕、国家行业标准?建筑地基根底加固技术标准?JGJ123-20005〕、设计图纸：6〕、三迪凯旋枫丹?岩土工程勘察报告?三、锚杆静压桩设计：桩型采纳福建省标图集“闽 2024G108〞中的 ZHb30〔300×300 方型锚杆桩〕；桩长 10M，桩身砼 C30，桩主筋4 Φ14，锚杆为Φ32，持力层为第层中细砂层，单桩竖向承载力特征值为 300KN，压桩力不小于 600KN，桩施工时由桩长和压桩力双控，压桩力为主，桩长为辅，桩孔遇钢筋处，应将承台梁钢筋绕开，预留桩位孔在承台梁施工时预留，锚杆在承台施工时预埋，上部结构施工到四层进行锚杆桩施工，锚杆桩制作施工〔包括桩孔及桩身与承台的连接〕及验收按国家有关技术标准和符合图集“闽2024G108〞的要求。锚杆桩数共 14 根，其中两桩承台 5 个：×，×，×，×，×，四桩承台 1个：×；四、现场情况：幼儿园四层混凝聚构已施工完成，锚杆桩桩孔和锚杆已按设计要求在承台上预留，幼儿园承台面标高-2.50M(相当于罗零标高+5.0M),锚杆桩工 10M,桩底罗零标高约-5.0M 处,位于第层和第层土层区域；根据地勘报告：第...
