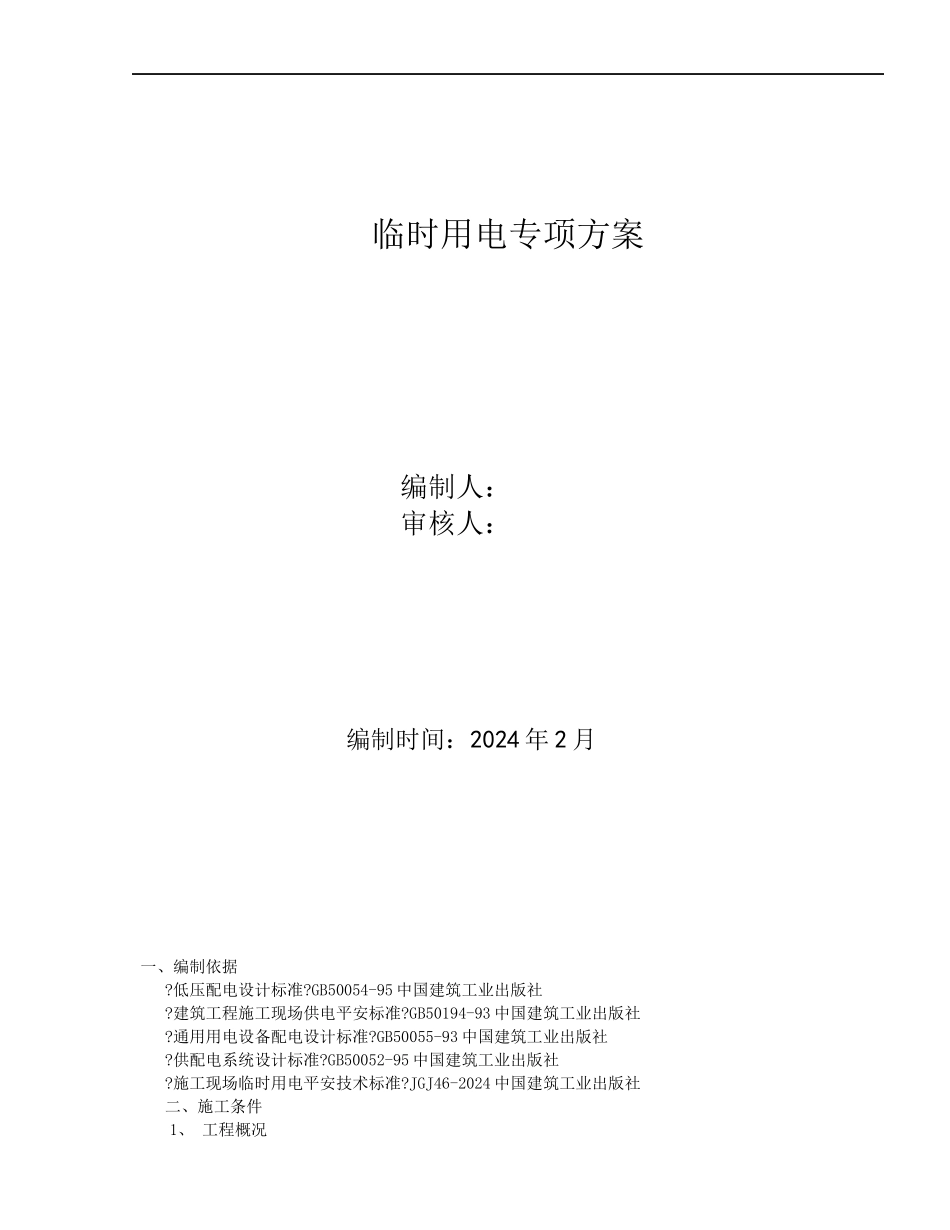

临时用电专项方案编制人：审核人：编制时间：2024 年 2 月 一、编制依据 ?低压配电设计标准?GB50054-95 中国建筑工业出版社 ?建筑工程施工现场供电平安标准?GB50194-93 中国建筑工业出版社 ?通用用电设备配电设计标准?GB50055-93 中国建筑工业出版社 ?供配电系统设计标准?GB50052-95 中国建筑工业出版社 ?施工现场临时用电平安技术标准?JGJ46-2024 中国建筑工业出版社 二、施工条件1、 工程概况精品文档---下载后可任意编辑本合同段是广州至河源高速公路惠州段第 13 合同段，起点桩号为 K136+150，终点桩号为 K142+700，全长。起点从广东省惠州市博罗县杨村镇石寨村，经杨侨镇朝田村、朝坑村、黄坑村及麻陂镇塘尾村、三科村结束。标段主要工程量为：清表 276261m2，软基砂垫层 35792m3，填碎石 61220m3，土工格栅 162216m2，路基防护浆砌工程 1.5 万方。〔〕〔〕。〔大桥 4 座、中桥 3 座计、跨线立交桥 1 座、小桥 2 座〕。1-1.5m圆管涵涵洞 1 道，通道 13 道。根据总计算负荷和峰值电流选择电源和各用电源，由于地形条件是 6.5km 长的公路，为了方便施工，选择了安装 6 台变压器，其中 5 台 315KVA，1 台 250KVA，分别设置于：石寨大桥一台 315KVA，蕉园下一桥一台 315KVA，蕉园下二桥一台 315KVA，上围二桥一台 315KVA，佛陂一桥一台 250KVA，跨线桥一台 315KVA。 2、施工现场用电量统计表:序号设备名称型号额定功率(kW)台数总功率(kW)1冲击式钻机YKC-30M4512泥浆泵红星-222213潜水泵14冲击式钻机YKC-30M4515钢筋切断机QJ40-116钢筋弯曲机WJ40317潜水泵18泥浆泵红星-222219直流电焊机AX5-50026110冲击式钻机YKC-30M45111潜水泵112泥浆泵红星-2222113沟通电焊机BX3-200-2114冲击式钻机YKC-30M45115潜水泵116泥浆泵红星-2222117冲击式钻机YKC-30M45118潜水泵119泥浆泵红星-30221合计∑Pe： kW制表人签名： 现场技术负责人签名 ： 三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内无各种埋地管线。 (2)现场采纳 380V 低压供电，设一配电总箱，内有计量设备，采纳 TN-S 系统供电。 (3)根据施工现场用电设备布置情况，采纳导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采纳三级配电，两极防护。 (4)根据?JGJ46-2024?规定制定施工组织设计，接地电阻 R≤4Ω。 2、确定用电负荷:精品文档，word 文档精品文档---下载后可任意...
