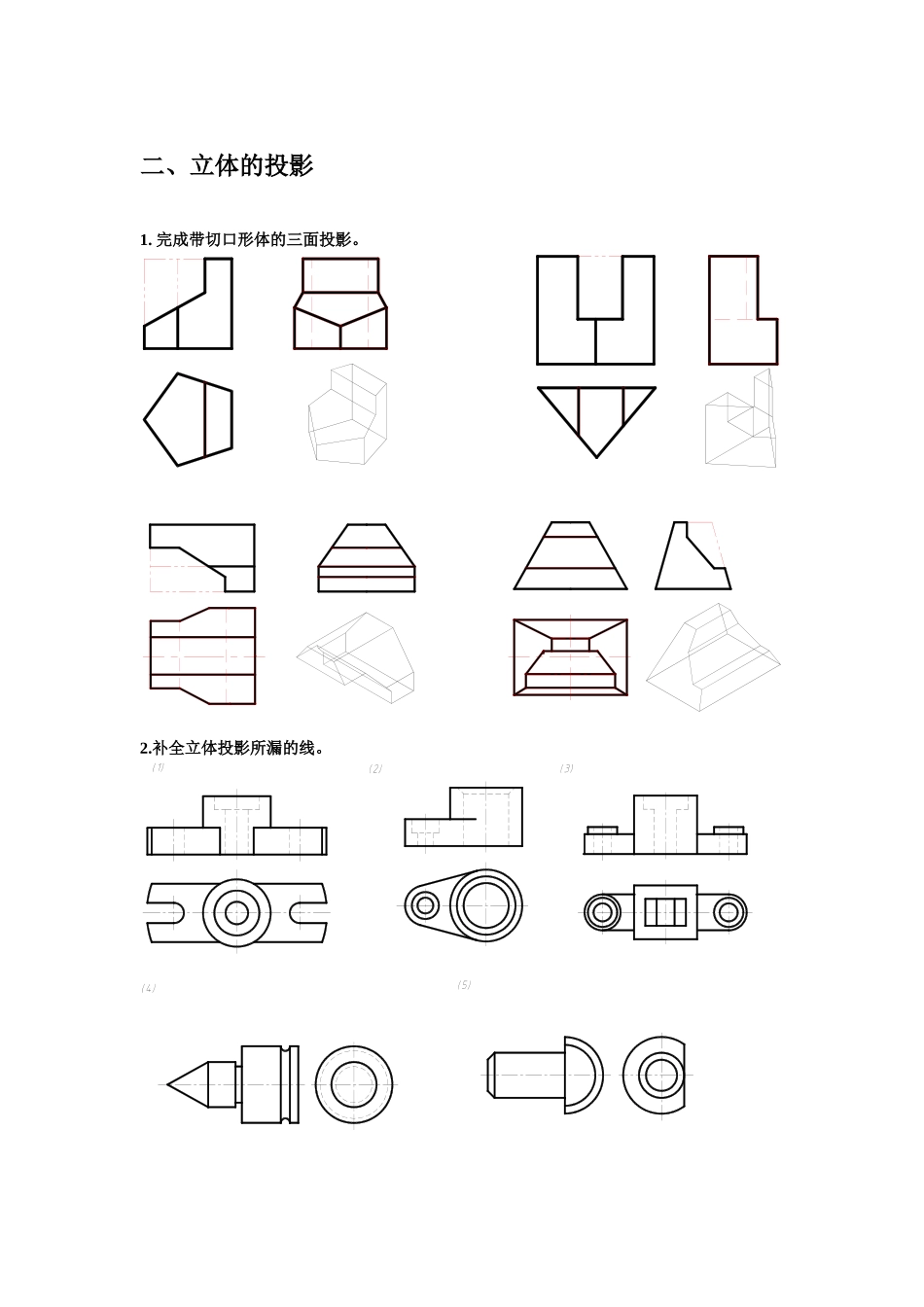

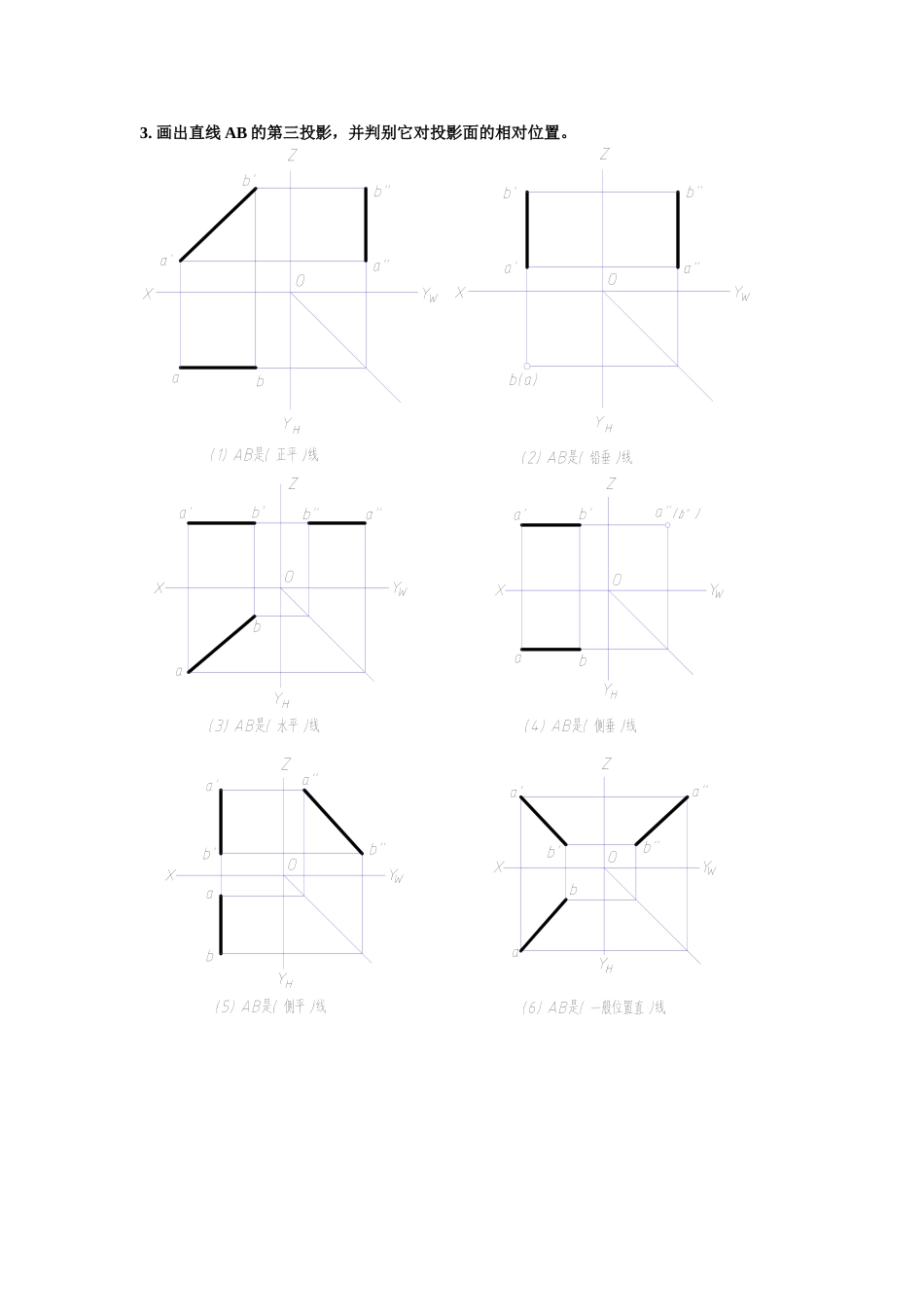

《建筑制图》作业答案一、点、直线、平面的投影1.已知下列各点的两面投影，求出第三投影。2.已知两点A(10,20,15)、B(15,0,20)，求其三面投影。3.画出直线AB的第三投影，并判别它对投影面的相对位置。二、立体的投影1.完成带切口形体的三面投影。2.补全立体投影所漏的线。3.已知组合体的两面投影，求其第三面投影。（1）（2）（3）三、建筑形体的表达方法（1）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。（2）根据建筑形体的立面图和剖面图，绘制其1－1剖面图。四、轴测图（1）（2）（3）五、建筑施工图1.在未完成的房屋平面图中补充以下作图内容。2.在未完成的房屋平面图中补充以下作图内容。3.根据已知房屋的平面图、正立面图及侧立面图，在其平面图中完成以下作图内容4.根据下面的1-1剖视图,在图上补画。中的20为施工图编号，1表示天花板详图编号，并且1号详图放在第20号施工图中。其余类似。5.根据楼梯间的平面图及其尺寸，在A-A剖面图中完成以下内容六、结构施工图1.已知楼板的钢筋布置图,试完成以下内容。（1）（2）I级钢筋（钢筋等级）钢筋间距不可见轮廓线（板下的梁或墙）2.已知楼板的钢筋平面布置图，试作以下选择BAABC3.已知L1梁的配筋立面图及1-1断面图，按所示的位置补画以下内容。4.已知梁L1的配筋立面图及1-1断面图，试补充以下内容。5.根据L201的立面图及1-1断面图，画出号钢筋详图(不标注尺寸)，并作出2-2断面图及填写钢筋编号。6.下图为某钢屋架的节点详图，根据图中内容回答以下问题。（1）截面代号(不等边角钢)，角钢长度；（2）焊缝代号；7.下图为某钢屋架的节点详图，根据图中内容回答以下问题。（1）截面代号(等边角钢)，角钢长度；（2）焊缝代号，焊缝分类编号，图形符号(角焊缝)。七、透视1.求建筑形体的两点透视。2.求建筑形体的一点透视。
