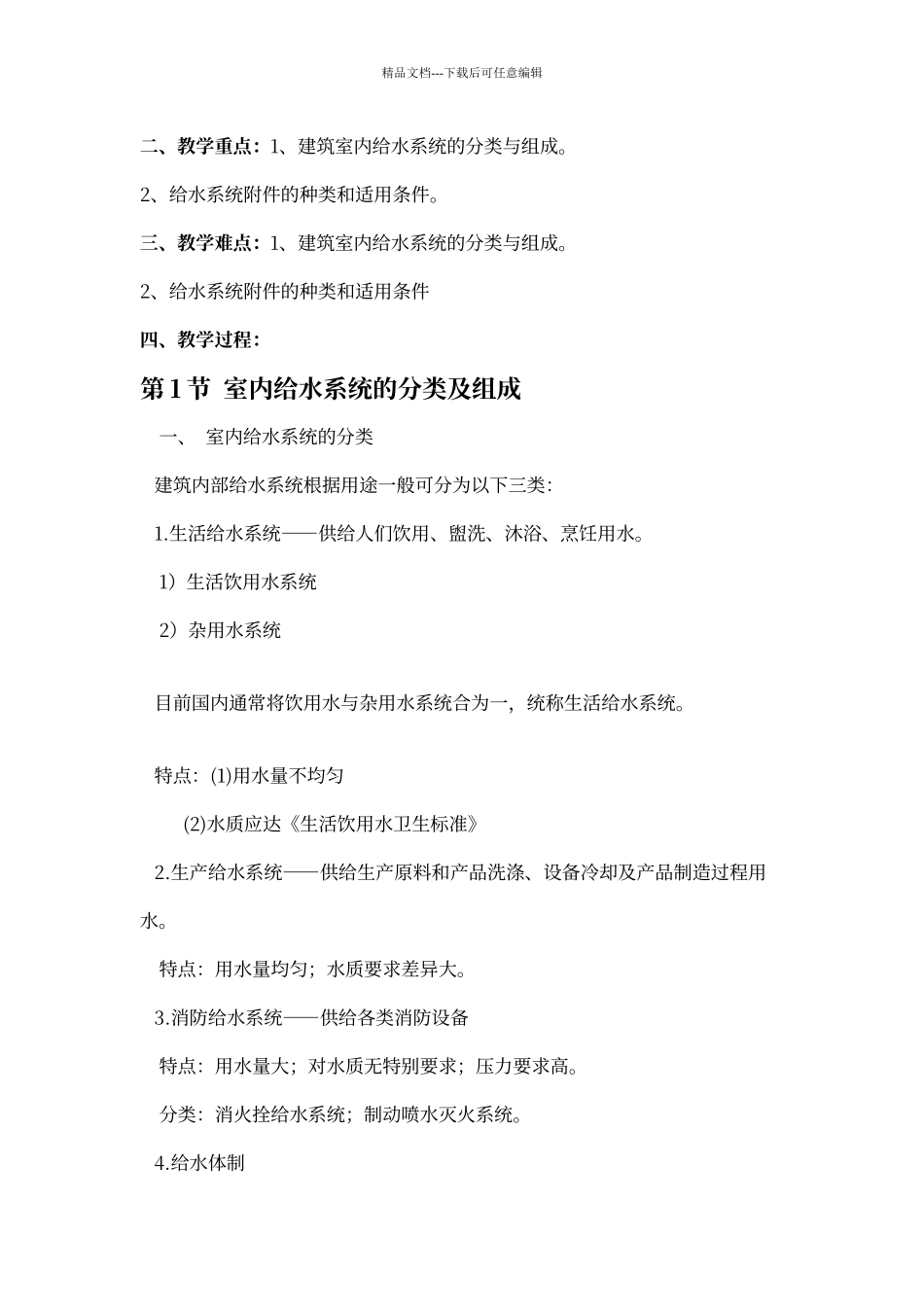

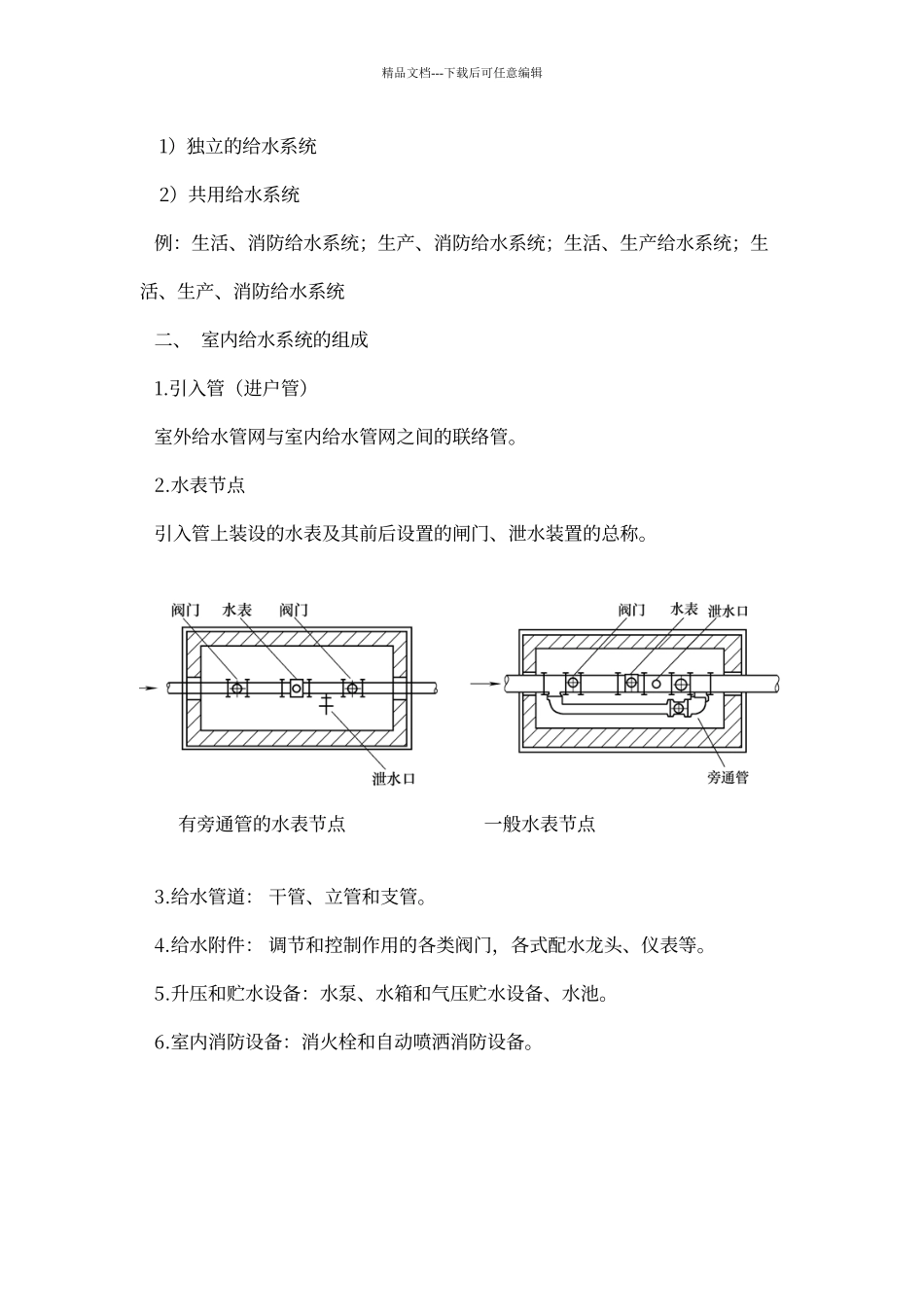

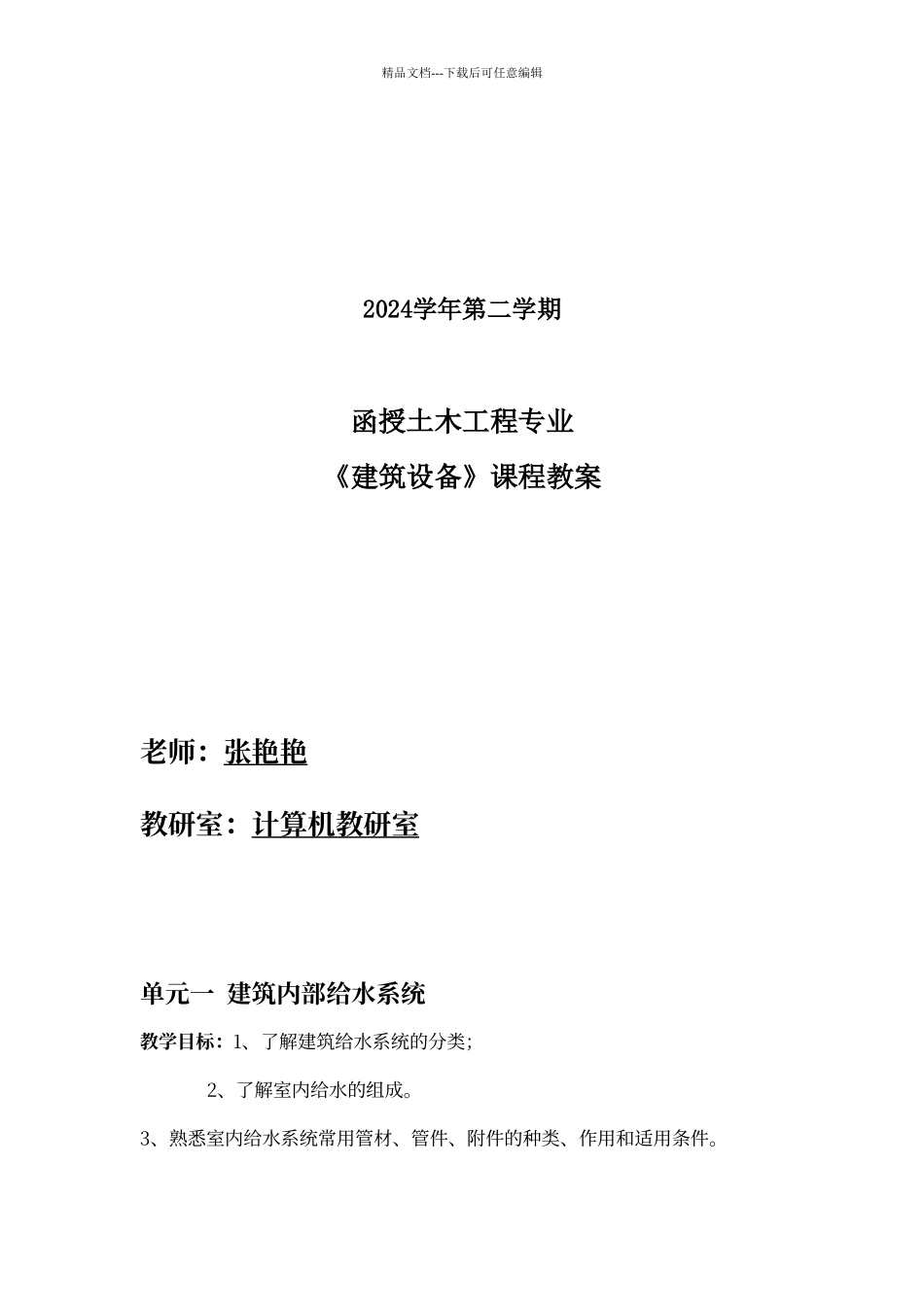

精品文档---下载后可任意编辑2024学年第二学期函授土木工程专业《建筑设备》课程教案老师：张艳艳教研室：计算机教研室单元一 建筑内部给水系统教学目标：1、了解建筑给水系统的分类； 2、了解室内给水的组成。3、熟悉室内给水系统常用管材、管件、附件的种类、作用和适用条件。精品文档---下载后可任意编辑二、教学重点：1、建筑室内给水系统的分类与组成。2、给水系统附件的种类和适用条件。三、教学难点：1、建筑室内给水系统的分类与组成。2、给水系统附件的种类和适用条件四、教学过程：第 1 节 室内给水系统的分类及组成 一、 室内给水系统的分类 建筑内部给水系统根据用途一般可分为以下三类： 1.生活给水系统——供给人们饮用、盥洗、沐浴、烹饪用水。 1）生活饮用水系统 2）杂用水系统 目前国内通常将饮用水与杂用水系统合为一，统称生活给水系统。 特点：(1)用水量不均匀 (2)水质应达《生活饮用水卫生标准》 2.生产给水系统——供给生产原料和产品洗涤、设备冷却及产品制造过程用水。 特点：用水量均匀；水质要求差异大。 3.消防给水系统——供给各类消防设备 特点：用水量大；对水质无特别要求；压力要求高。 分类：消火拴给水系统；制动喷水灭火系统。 4.给水体制精品文档---下载后可任意编辑 1）独立的给水系统 2）共用给水系统 例：生活、消防给水系统；生产、消防给水系统；生活、生产给水系统；生活、生产、消防给水系统 二、 室内给水系统的组成 1.引入管（进户管） 室外给水管网与室内给水管网之间的联络管。 2.水表节点 引入管上装设的水表及其前后设置的闸门、泄水装置的总称。 有旁通管的水表节点 一般水表节点 3.给水管道： 干管、立管和支管。 4.给水附件： 调节和控制作用的各类阀门，各式配水龙头、仪表等。 5.升压和贮水设备：水泵、水箱和气压贮水设备、水池。 6.室内消防设备：消火栓和自动喷洒消防设备。精品文档---下载后可任意编辑第 2 节 室内给水系统常用管材、管件和附件一、 室内给水系统常用管材1.钢管 a.优点:强度高，重量轻，光滑，易加工和安装。 缺点:易腐蚀，价格较高。 b.分类：焊接钢管 无缝钢管2. 铜管 精品文档---下载后可任意编辑 a.特点：经久耐用、卫生等。 b.适用范围：高纯水制备、输送饮用水、热水和民用天燃气、煤气、氧气及对铜无腐蚀作用的介质。 c.常见规格:见表 1-33. 铸铁管（一般为灰铸铁管） a.优点：耐腐蚀、寿命长、价格低等...
