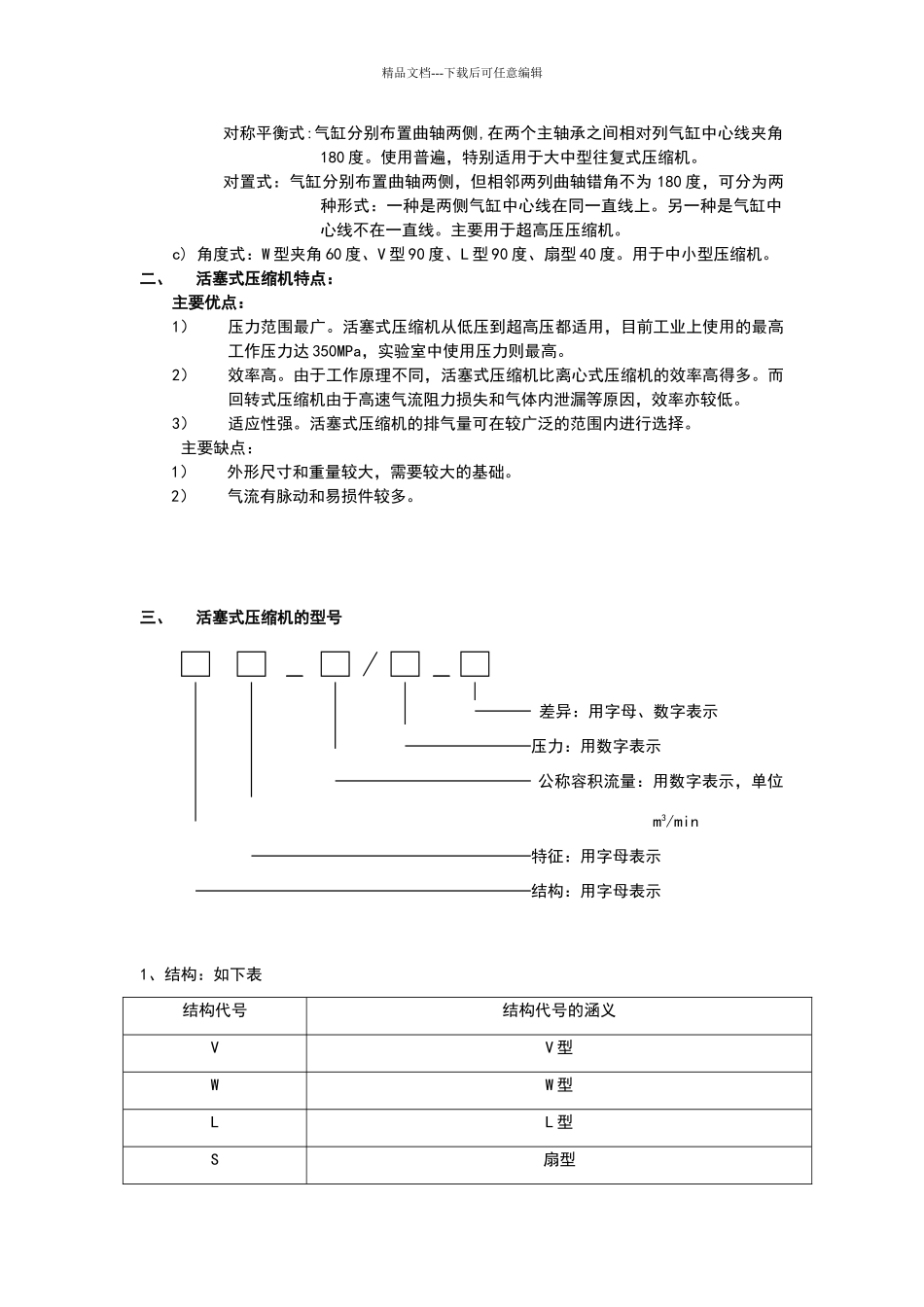

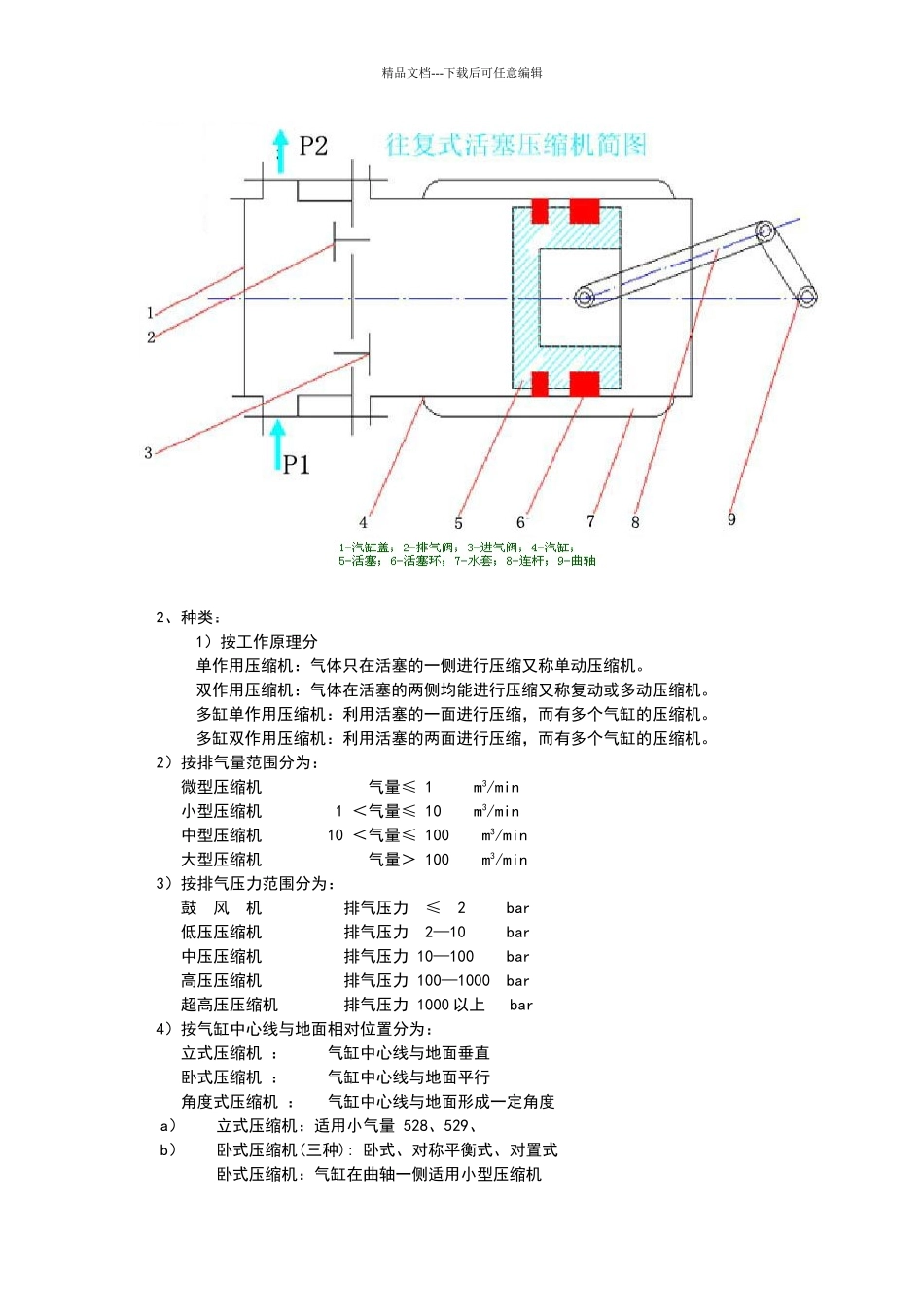

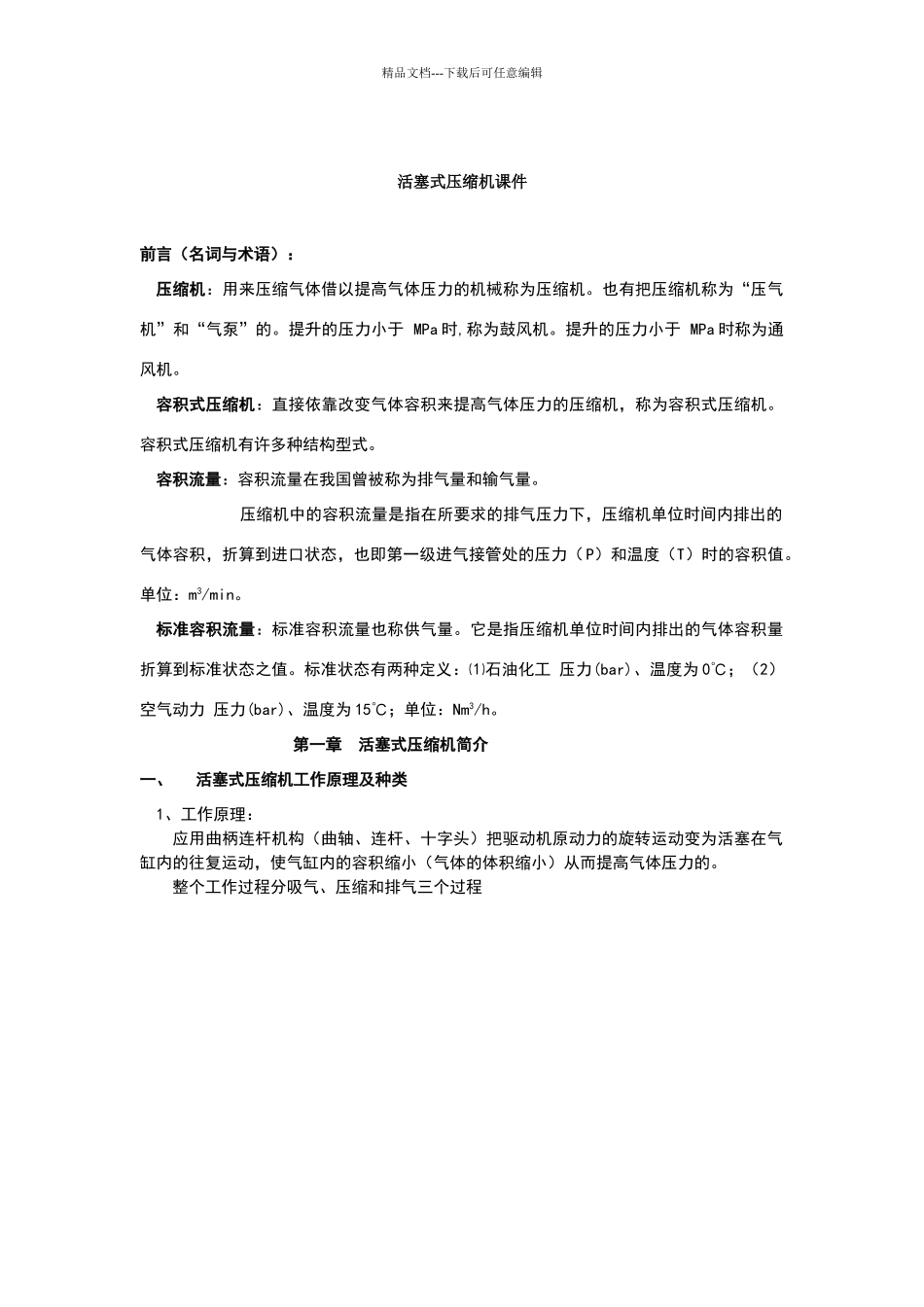

精品文档---下载后可任意编辑活塞式压缩机课件前言（名词与术语）：压缩机：用来压缩气体借以提高气体压力的机械称为压缩机。也有把压缩机称为“压气机”和“气泵”的。提升的压力小于 MPa 时,称为鼓风机。提升的压力小于 MPa 时称为通风机。容积式压缩机：直接依靠改变气体容积来提高气体压力的压缩机，称为容积式压缩机。容积式压缩机有许多种结构型式。容积流量：容积流量在我国曾被称为排气量和输气量。 压缩机中的容积流量是指在所要求的排气压力下，压缩机单位时间内排出的气体容积，折算到进口状态，也即第一级进气接管处的压力（P）和温度（T）时的容积值。单位：m3/min。标准容积流量：标准容积流量也称供气量。它是指压缩机单位时间内排出的气体容积量折算到标准状态之值。标准状态有两种定义：⑴石油化工 压力(bar)、温度为 0℃；（2）空气动力 压力(bar)、温度为 15℃；单位：Nm3/h。第一章 活塞式压缩机简介一、活塞式压缩机工作原理及种类1、工作原理：应用曲柄连杆机构（曲轴、连杆、十字头）把驱动机原动力的旋转运动变为活塞在气缸内的往复运动，使气缸内的容积缩小（气体的体积缩小）从而提高气体压力的。整个工作过程分吸气、压缩和排气三个过程精品文档---下载后可任意编辑2、种类：1）按工作原理分单作用压缩机：气体只在活塞的一侧进行压缩又称单动压缩机。双作用压缩机：气体在活塞的两侧均能进行压缩又称复动或多动压缩机。多缸单作用压缩机：利用活塞的一面进行压缩，而有多个气缸的压缩机。多缸双作用压缩机：利用活塞的两面进行压缩，而有多个气缸的压缩机。2）按排气量范围分为： 微型压缩机 气量≤ 1 m3/min 小型压缩机 1 ＜气量≤ 10 m3/min 中型压缩机 10 ＜气量≤ 100 m3/min 大型压缩机 气量＞ 100 m3/min3）按排气压力范围分为： 鼓 风 机 排气压力 ≤ 2 bar 低压压缩机 排气压力 2—10 bar 中压压缩机 排气压力 10—100 bar 高压压缩机 排气压力 100—1000 bar 超高压压缩机 排气压力 1000 以上 bar4）按气缸中心线与地面相对位置分为： 立式压缩机 ： 气缸中心线与地面垂直 卧式压缩机 ： 气缸中心线与地面平行 角度式压缩机 ： 气缸中心线与地面形成一定角度a）立式压缩机：适用小气量 528、529、b）卧式压缩机(三种): 卧式、对称平衡式、对置式卧式压缩机：气缸在曲轴一侧适用小型压缩机 精品文档---下载后可任意编辑对称平衡式:气缸分别...
