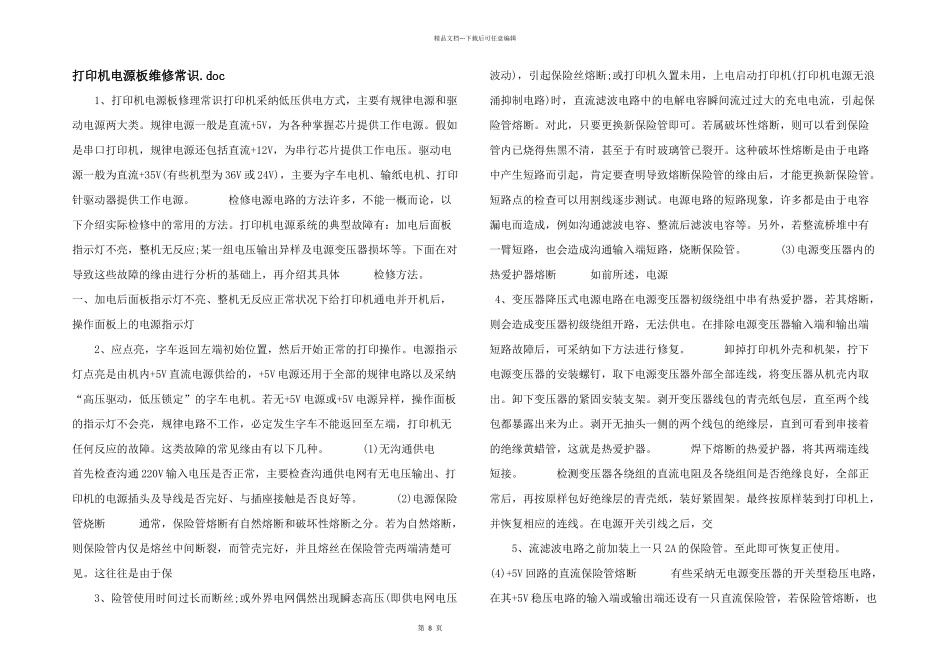

第 8 页精品文档---下载后可任意编辑打印机电源板维修常识.doc 1、打印机电源板修理常识打印机采纳低压供电方式，主要有规律电源和驱动电源两大类。规律电源一般是直流+5V，为各种掌握芯片提供工作电源。假如是串口打印机，规律电源还包括直流+12V，为串行芯片提供工作电压。驱动电源一般为直流+35V(有些机型为 36V 或 24V)，主要为字车电机、输纸电机、打印针驱动器提供工作电源。 检修电源电路的方法许多，不能一概而论，以下介绍实际检修中的常用的方法。打印机电源系统的典型故障有：加电后面板指示灯不亮，整机无反应;某一组电压输出异样及电源变压器损坏等。下面在对导致这些故障的缘由进行分析的基础上，再介绍其具体 检修方法。 一、加电后面板指示灯不亮、整机无反应正常状况下给打印机通电并开机后，操作面板上的电源指示灯 2、应点亮，字车返回左端初始位置，然后开始正常的打印操作。电源指示灯点亮是由机内+5V 直流电源供给的，+5V 电源还用于全部的规律电路以及采纳“高压驱动，低压锁定”的字车电机。若无+5V 电源或+5V 电源异样，操作面板的指示灯不会亮，规律电路不工作，必定发生字车不能返回至左端，打印机无任何反应的故障。这类故障的常见缘由有以下几种。 (1)无沟通供电 首先检查沟通 220V 输入电压是否正常，主要检查沟通供电网有无电压输出、打印机的电源插头及导线是否完好、与插座接触是否良好等。 (2)电源保险管烧断 通常，保险管熔断有自然熔断和破坏性熔断之分。若为自然熔断，则保险管内仅是熔丝中间断裂，而管壳完好，并且熔丝在保险管壳两端清楚可见。这往往是由于保 3、险管使用时间过长而断丝;或外界电网偶然出现瞬态高压(即供电网电压波动)，引起保险丝熔断;或打印机久置未用，上电启动打印机(打印机电源无浪涌抑制电路)时，直流滤波电路中的电解电容瞬间流过过大的充电电流，引起保险管熔断。对此，只要更换新保险管即可。若属破坏性熔断，则可以看到保险管内已烧得焦黑不清，甚至于有时玻璃管已裂开。这种破坏性熔断是由于电路中产生短路而引起，肯定要查明导致熔断保险管的缘由后，才能更换新保险管。短路点的检查可以用割线逐步测试。电源电路的短路现象，许多都是由于电容漏电而造成，例如沟通滤波电容、整流后滤波电容等。另外，若整流桥堆中有一臂短路，也会造成沟通输入端短路，烧断保险管。 (3)电源变压器内的热爱护器熔断 如前所述，电源 4、变压器降压式电源电路在电源变压...
