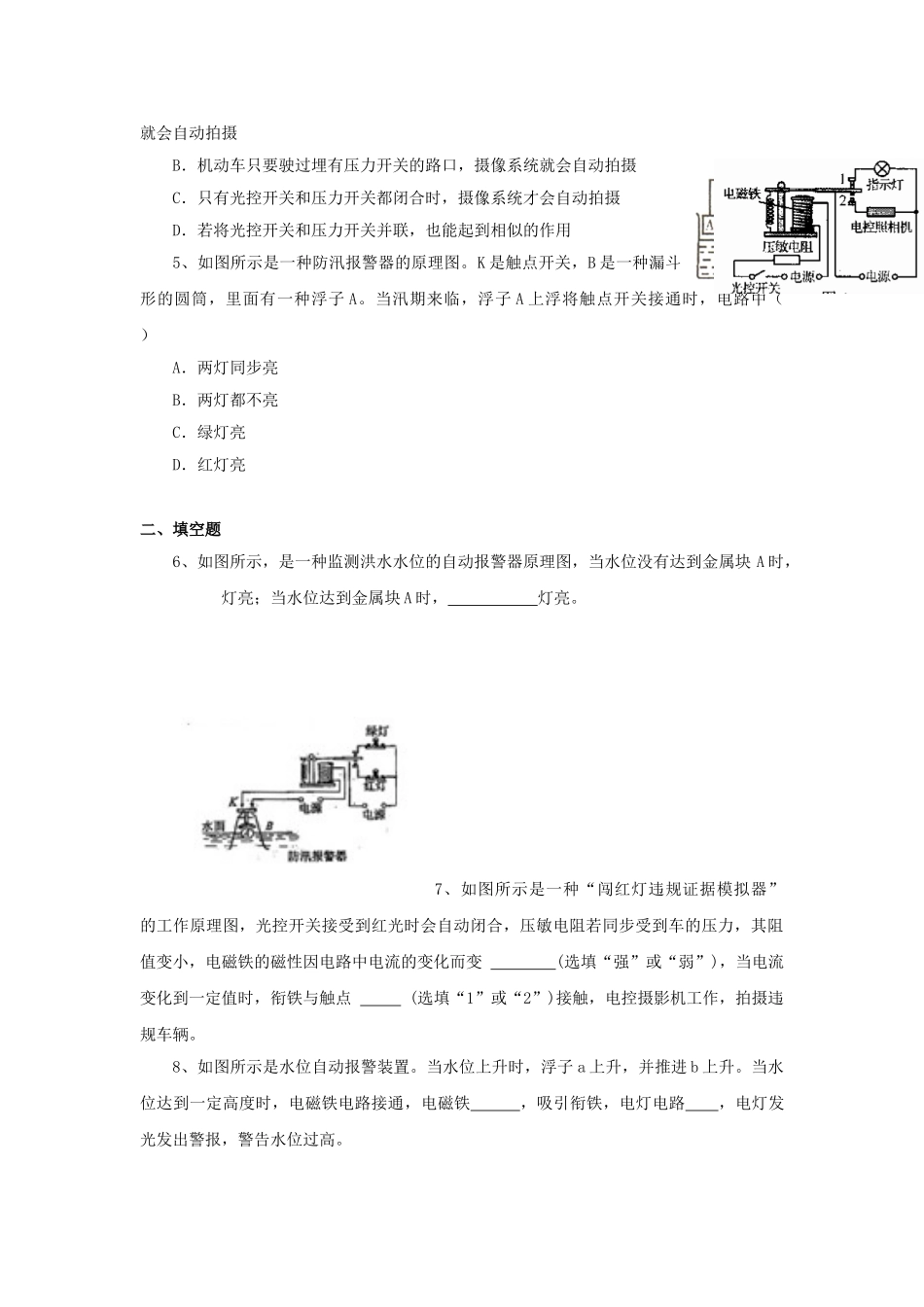

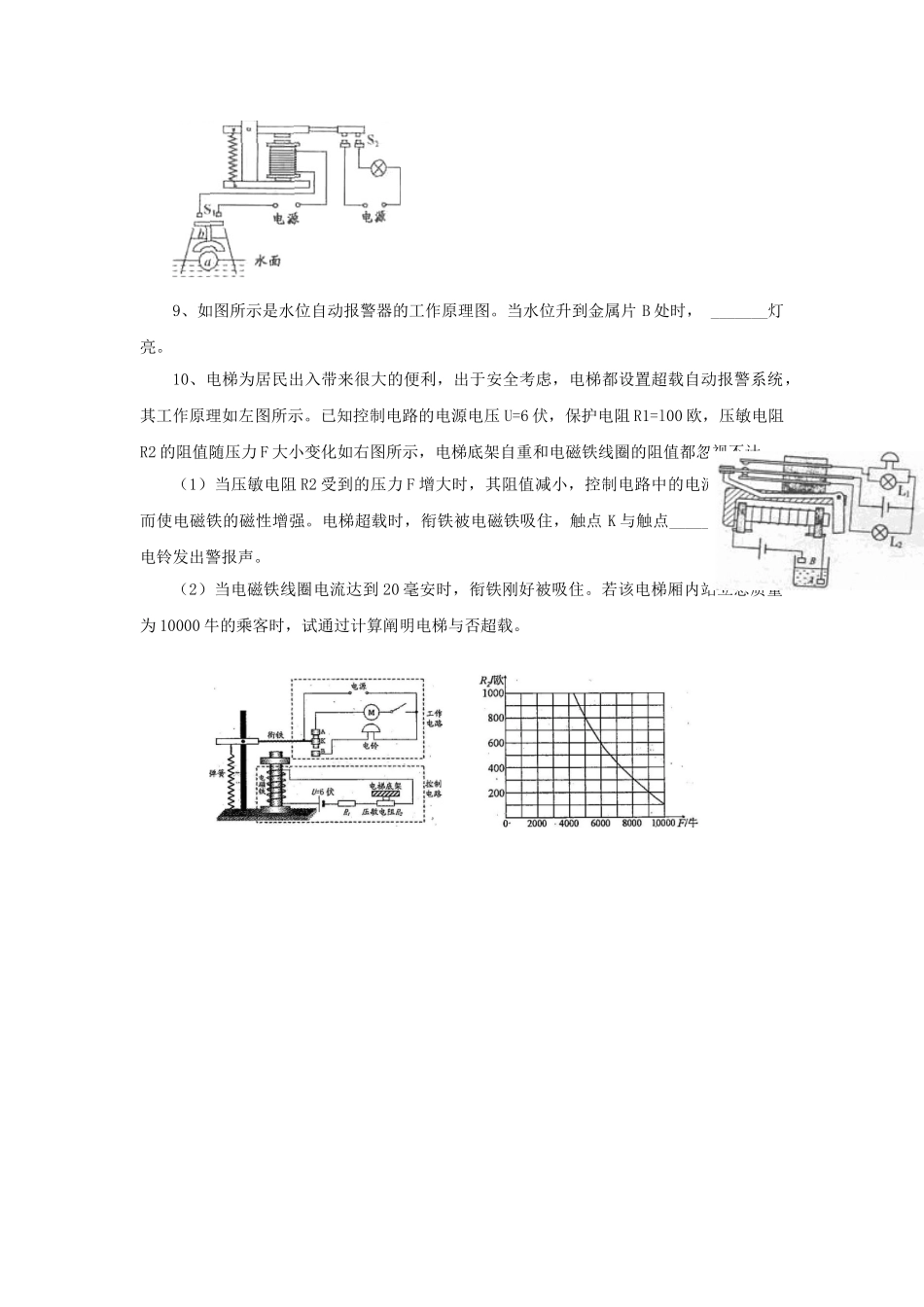

-年九年级物理全册 第 20 章 第 3 节 电磁铁 电磁继电器习题 3 新人教版一、选择题1、如图所示，电磁继电器能通过低压控制电路间接地控制高压工作电路．下列说法对的的是（ ）A．连有电动机的电路是低压控制电路B．电磁继电器实际是一种由电磁铁控制电路通断的开关C．运用电磁继电器重要是为了节省用电D．运用电磁继电器重要是为了操作以便2、在图中所示的自动控制电路中，当控制电路的开关 S 闭合时，工作电路的状况是A．灯亮，电铃响 B．灯亮，电铃不响 C．灯不亮，电铃不响 D．灯不亮，电铃响3、如图所示为一种温度自动报警器原理图，在水银温度计的顶端封入一段金属丝，当温度升高至（ ）A．74°C 时，电灯亮报警 B．72°C 时，电铃报警C．66°C 时，电铃报警 D．74°C 时，电铃报警4、如图是拍摄机动车闯红灯 的工作原理示意图。光控开关接受到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。下列有关说法对的的是( )A ．只要光控开关接受到红光，摄像系统就会自动拍摄B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄D．若将光控开关和压力开关并联，也能起到相似的作用5、如图所示是一种防汛报警器的原理图。K 是触点开关，B 是一种漏斗形的圆筒，里面有一种浮子 A。当汛期来临，浮子 A 上浮将触点开关接通时，电路中（ ）A．两灯同步亮 B．两灯都不亮 C．绿灯亮 D．红灯亮二、填空题6、如图所示，是一种监测洪水水位的自动报警器原理图，当水位没有达到金属块 A 时， 灯亮；当水位达到金属块 A 时， 灯亮。7、如图所示是一种“闯红灯违规证据模拟器”的工作原理图，光控开关接受到红光时会自动闭合，压敏电阻若同步受到车的压力，其阻值变小，电磁铁的磁性因电路中电流的变化而变 (选填“强”或“弱”)，当电流变化到一定值时，衔铁与触点 (选填“1”或“2”)接触，电控摄影机工作，拍摄违规车辆。8、如图所示是水位自动报警装置。当水位上升时，浮子 a 上升，并推进 b 上升。当水位达到一定高度时，电磁铁电路接通，电磁铁 ，吸引衔铁，电灯电路 ，电灯发光发出警报，警告水位过高。 9、如图所示是水位自动报警器的工作原理图。当水位升到金属片 B 处时， _______灯亮。10、电梯为居民出入带来很大的便利，出于安全考虑，电梯都设置超载自动报警系统，其工...
