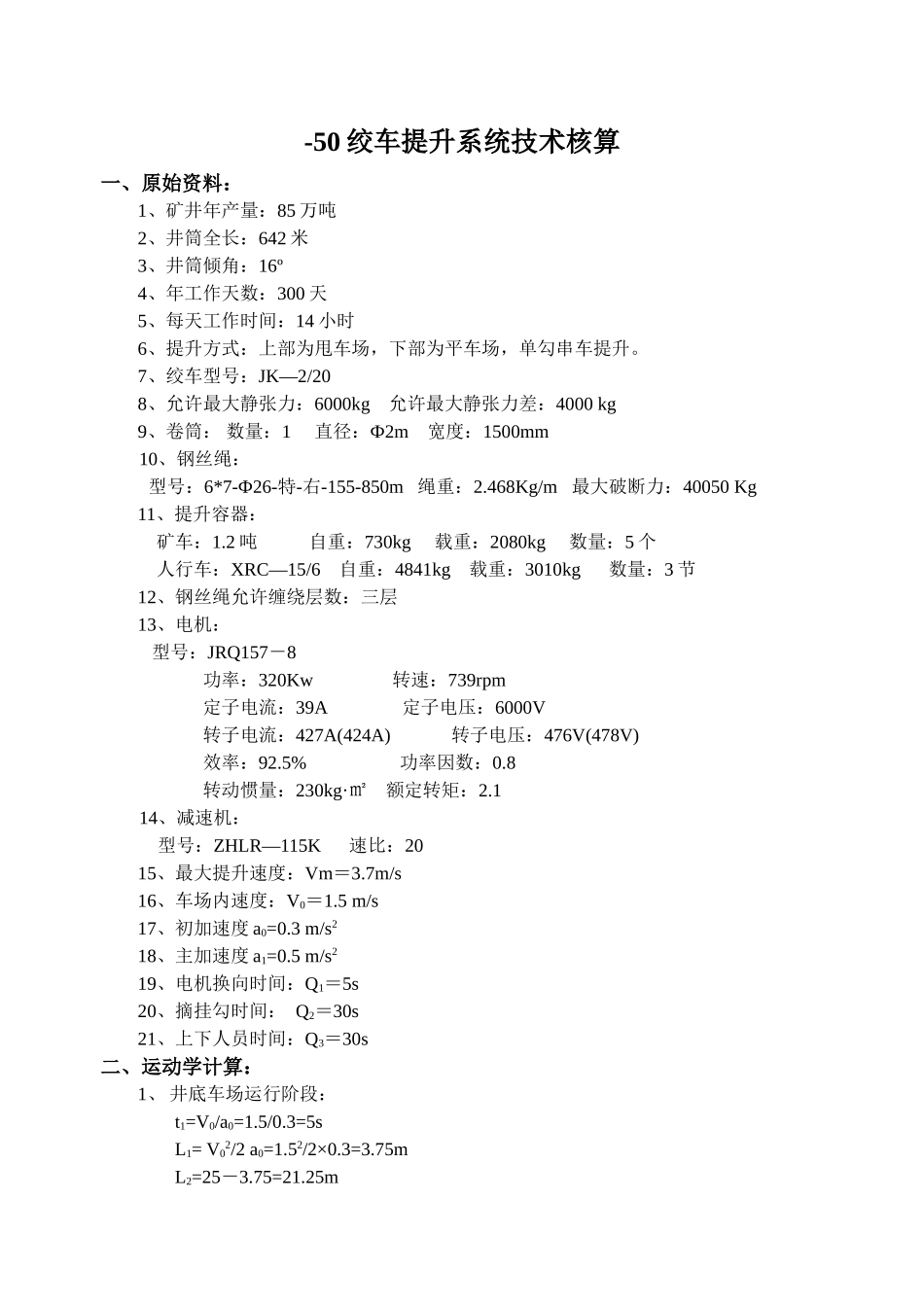

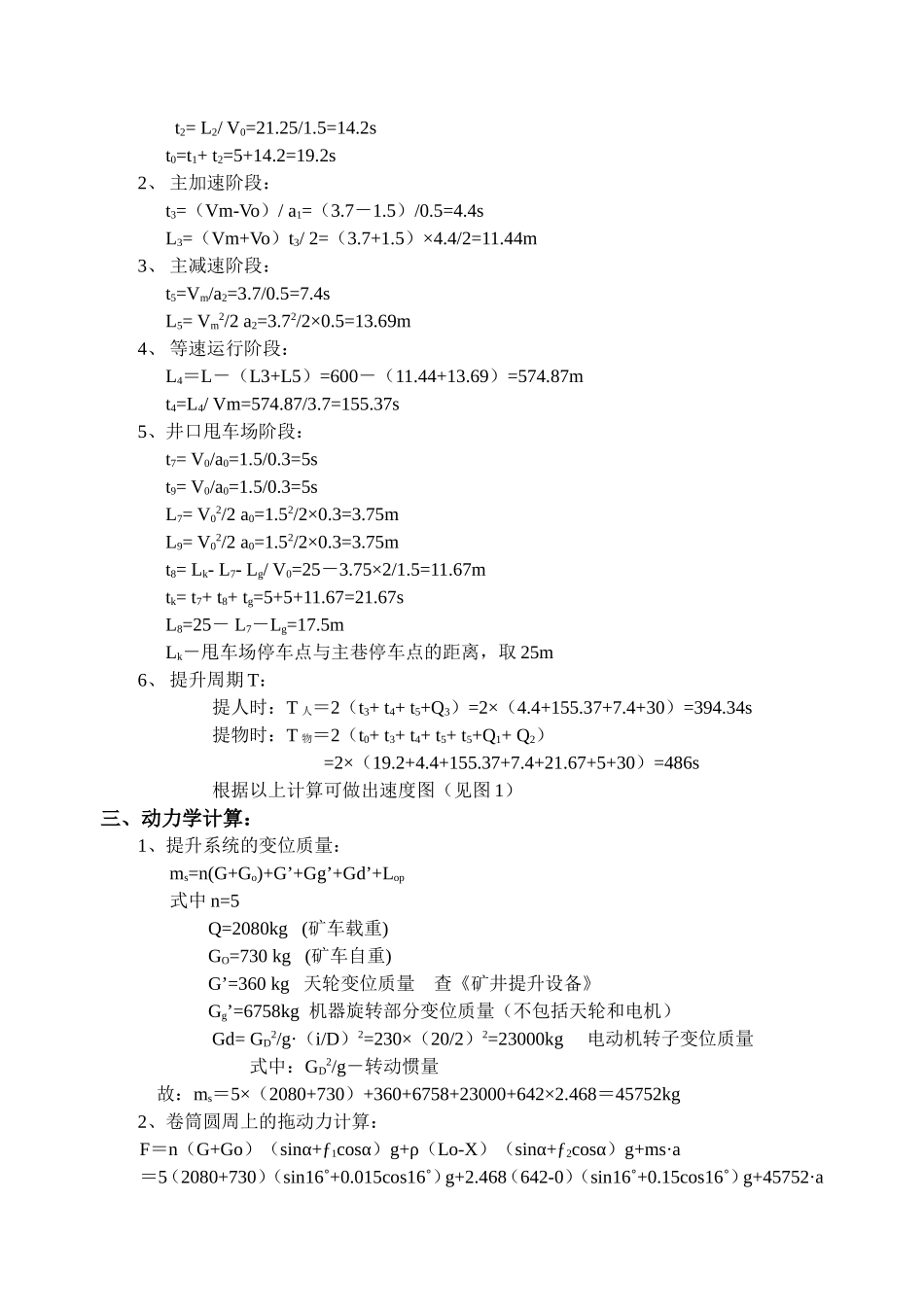

-50绞车提升系统技术核算一、原始资料:1、矿井年产量:85万吨2、井筒全长:642米3、井筒倾角:16º4、年工作天数:300天5、每天工作时间:14小时6、提升方式:上部为甩车场,下部为平车场,单勾串车提升。7、绞车型号:JK—2/208、允许最大静张力:6000kg允许最大静张力差:4000kg9、卷筒:数量:1直径:Ф2m宽度:1500mm10、钢丝绳:型号:6*7-Ф26-特-右-155-850m绳重:2.468Kg/m最大破断力:40050Kg11、提升容器:矿车:1.2吨自重:730kg载重:2080kg数量:5个人行车:XRC—15/6自重:4841kg载重:3010kg数量:3节12、钢丝绳允许缠绕层数:三层13、电机:型号:JRQ157-8功率:320Kw转速:739rpm定子电流:39A定子电压:6000V转子电流:427A(424A)转子电压:476V(478V)效率:92.5%功率因数:0.8转动惯量:230kg·㎡额定转矩:2.114、减速机:型号:ZHLR—115K速比:2015、最大提升速度:Vm=3.7m/s16、车场内速度:V0=1.5m/s17、初加速度a0=0.3m/s218、主加速度a1=0.5m/s219、电机换向时间:Q1=5s20、摘挂勾时间:Q2=30s21、上下人员时间:Q3=30s二、运动学计算:1、井底车场运行阶段:t1=V0/a0=1.5/0.3=5sL1=V02/2a0=1.52/2×0.3=3.75mL2=25-3.75=21.25mt2=L2/V0=21.25/1.5=14.2st0=t1+t2=5+14.2=19.2s2、主加速阶段:t3=(Vm-Vo)/a1=(3.7-1.5)/0.5=4.4sL3=(Vm+Vo)t3/2=(3.7+1.5)×4.4/2=11.44m3、主减速阶段:t5=Vm/a2=3.7/0.5=7.4sL5=Vm2/2a2=3.72/2×0.5=13.69m4、等速运行阶段:L4=L-(L3+L5)=600-(11.44+13.69)=574.87mt4=L4/Vm=574.87/3.7=155.37s5、井口甩车场阶段:t7=V0/a0=1.5/0.3=5st9=V0/a0=1.5/0.3=5sL7=V02/2a0=1.52/2×0.3=3.75mL9=V02/2a0=1.52/2×0.3=3.75mt8=Lk-L7-Lg/V0=25-3.75×2/1.5=11.67mtk=t7+t8+tg=5+5+11.67=21.67sL8=25-L7-Lg=17.5mLk-甩车场停车点与主巷停车点的距离,取25m6、提升周期T:提人时:T人=2(t3+t4+t5+Q3)=2×(4.4+155.37+7.4+30)=394.34s提物时:T物=2(t0+t3+t4+t5+t5+Q1+Q2)=2×(19.2+4.4+155.37+7.4+21.67+5+30)=486s根据以上计算可做出速度图(见图1)三、动力学计算:1、提升系统的变位质量:ms=n(G+Go)+G’+Gg’+Gd’+Lop式中n=5Q=2080kg(矿车载重)GO=730kg(矿车自重)G’=360kg天轮变位质量查《矿井提升设备》Gg’=6758kg机器旋转部分变位质量(不包括天轮和电机)Gd=GD2/g·(i/D)2=230×(20/2)2=23000kg电动机转子变位质量式中:GD2/g-转动惯量故:ms=5×(2080+730)+360+6758+23000+642×2.468=45752kg2、卷筒圆周上的拖动力计算:F=n(G+Go)(sinα+ƒ1cosα)g+ρ(Lo-X)(sinα+ƒ2cosα)g+ms·a=5(2080+730)(sin16˚+0.015cos16˚)g+2.468(642-0)(sin16˚+0.15cos16˚)g+45752·at1阶段开始:F1=5×(2080+730)(sin16˚+0.015cos16˚)9.8+2.468×642×(sin16˚+0.15cos16˚)×9.8+45752·0.3=18120Nt1阶段终了:F2=137690×0.015+24.19×(642-3.75)×0.15+45752×0.3=18106Nt2阶段开始:F3=137690×0.015+24.19×(642-3.75)×0.15=4381Nt2阶段终了:F4=137690×0.015+24.19×(642-25)×0.15=4304Nt3阶段开始:F5=137690×(sin16˚+0.015cos16˚)+24.19×(642-25)×(sin16˚+0.15cos16˚)+45752×0.5=69069Nt3阶段终了:F6=137690×(sin16˚+0.015cos16˚)+24.19×(642-36.44)×(sin16˚+0.15cos16˚)+45752×0.5=68956Nt4阶段开始:F7=137690×(sin16˚+0.015cos16˚)+24.19×(642-36.44)×(sin16˚+0.15cos16˚)=46080Nt4阶段终了:F8=137690×(sin16˚+0.015cos16˚)+24.19×(642-611.3)×(sin16˚+0.15cos16˚)=40243Nt5阶段开始:F9=137690×(sin16˚+0.015cos16˚)+24.19×(642-611.3)×(sin16˚+0.15cos16˚)-45752×0.5=17367Nt5阶段终了:F10=137690×(sin16˚+0.015cos16˚)+24.19×(642-625)×(sin16˚+0.15cos16˚)-45752×0.5=17228Nt7阶段开始:F11=-〖137690×(sin16˚+0.015cos16˚)+24.19×(642-36.44)×(sin16˚+0.15cos16˚)〗+45752×0.5=-17066Nt7阶段终了:...
