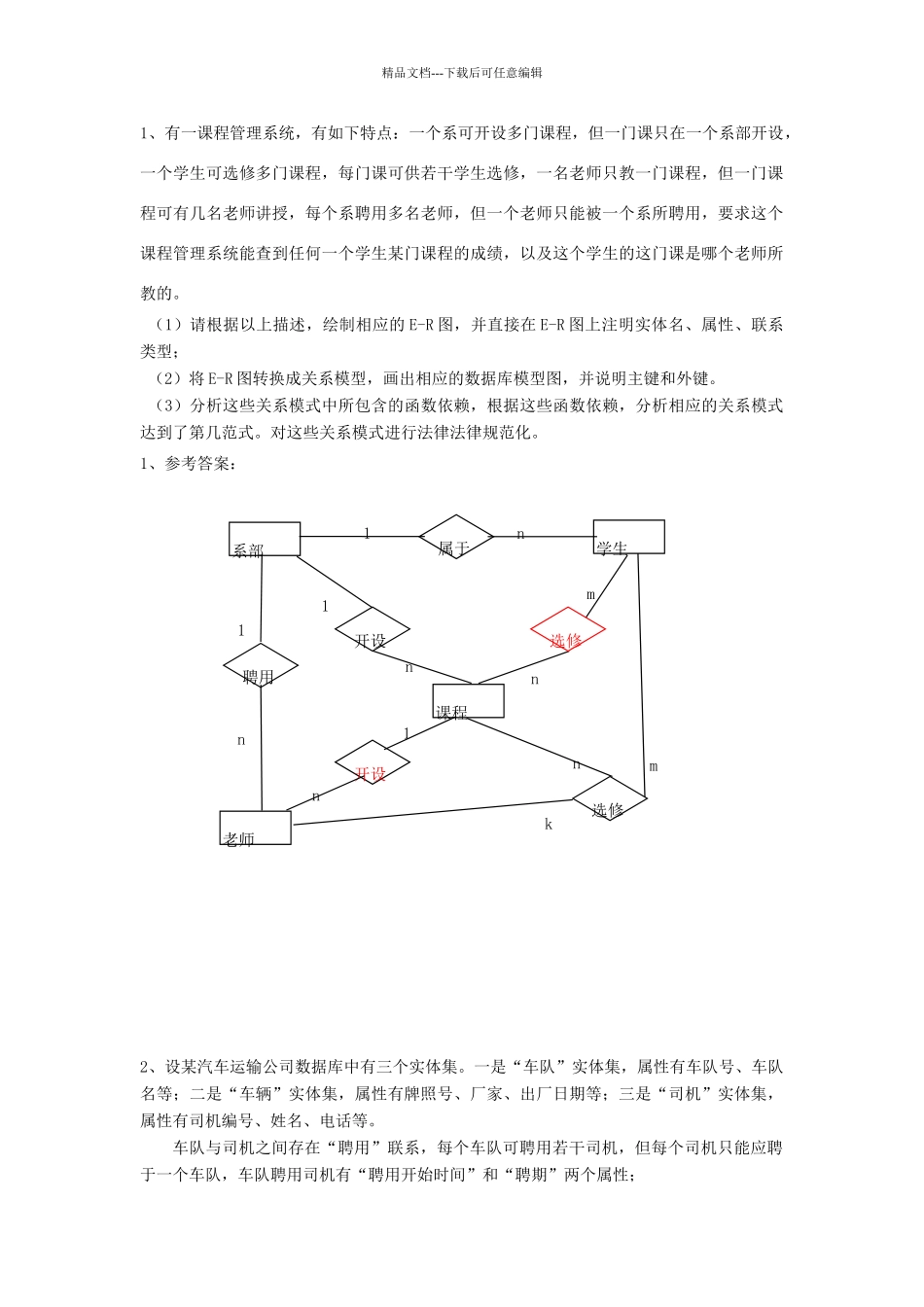

精品文档---下载后可任意编辑1、有一课程管理系统，有如下特点：一个系可开设多门课程，但一门课只在一个系部开设，一个学生可选修多门课程，每门课可供若干学生选修，一名老师只教一门课程，但一门课程可有几名老师讲授，每个系聘用多名老师，但一个老师只能被一个系所聘用，要求这个课程管理系统能查到任何一个学生某门课程的成绩，以及这个学生的这门课是哪个老师所教的。（1）请根据以上描述，绘制相应的 E-R 图，并直接在 E-R 图上注明实体名、属性、联系类型；（2）将 E-R 图转换成关系模型，画出相应的数据库模型图，并说明主键和外键。（3）分析这些关系模式中所包含的函数依赖，根据这些函数依赖，分析相应的关系模式达到了第几范式。对这些关系模式进行法律法律规范化。1、参考答案：2、设某汽车运输公司数据库中有三个实体集。一是“车队”实体集，属性有车队号、车队名等；二是“车辆”实体集，属性有牌照号、厂家、出厂日期等；三是“司机”实体集，属性有司机编号、姓名、电话等。车队与司机之间存在“聘用”联系，每个车队可聘用若干司机，但每个司机只能应聘于一个车队，车队聘用司机有“聘用开始时间”和“聘期”两个属性；n1m1nnnmk系部学生老师课程属于聘用选修开设选修1nn1开设精品文档---下载后可任意编辑车队与车辆之间存在“拥有”联系，每个车队可拥有若干车辆，但每辆车只能属于一个车队；司机与车辆之间存在着“使用”联系，司机使用车辆有“使用日期”和“公里数”两个属性，每个司机可使用多辆汽车，每辆汽车可被多个司机使用。（1）请根据以上描述，绘制相应的 E-R 图，并直接在 E-R 图上注明实体名、属性、联系类型；（2）将 E-R 图转换成关系模型，画出相应的数据库模型图，并说明主键和外键。（3）分析这些关系模式中所包含的函数依赖，根据这些函数依赖，分析相应的关系模式达到了第几范式。对这些关系模式进行法律法律规范化。2、参考答案：（1）E-R图设计如下：（2）转换成的关系模型应具有 4 个关系模式：车队（车队号，车队名）车辆（车牌照号，厂家，生产日期，车队号）司机（司机编号，姓名，电话，车队号，聘用开始时间，聘期）使用（司机编号，车辆号，使用日期，公里数）N1公里数拥有使用日期车辆牌照号厂家出厂日期N车队号车队车队名聘用聘期司机司机编号姓名电话1使用MN聘用开始时间精品文档---下载后可任意编辑3、设某商业集团数据库中有三个实体集。一是“仓库”实体集，属性有仓库号...
