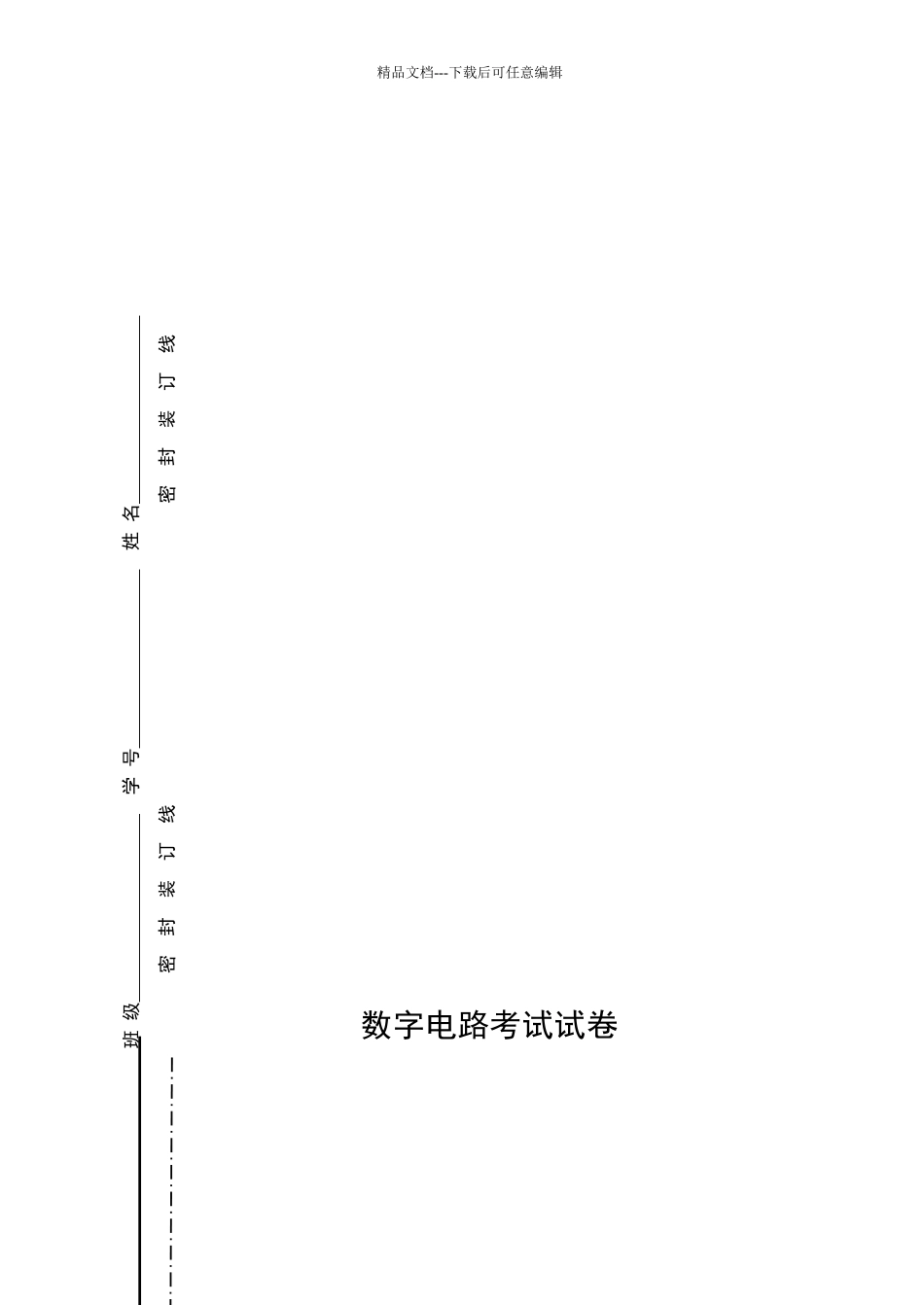

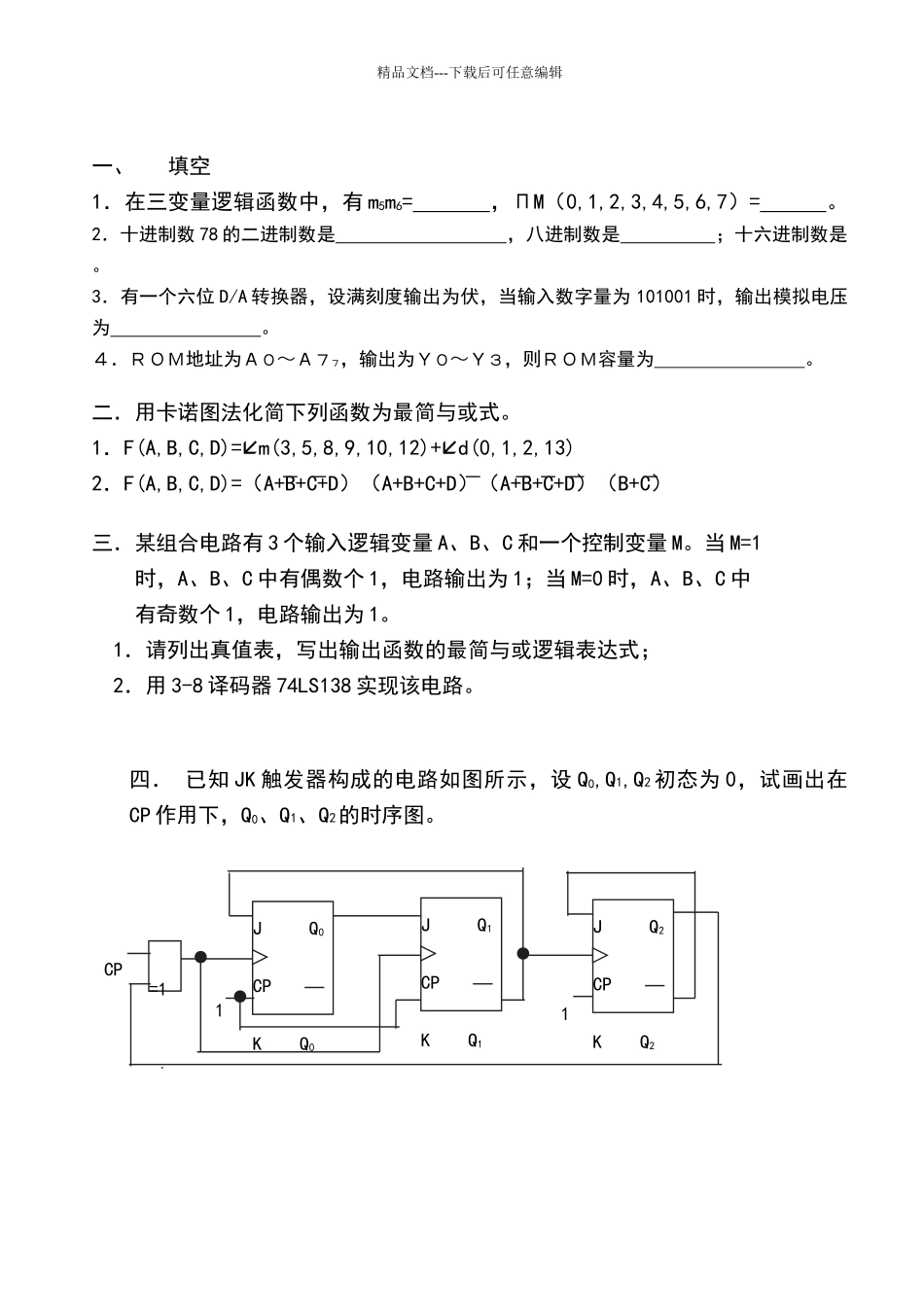

精品文档---下载后可任意编辑 数字电路考试试卷 班 级 学 号 姓 名 密 封 装 订 线 密 封 装 订 线精品文档---下载后可任意编辑一、填空1．在三变量逻辑函数中，有 m5m6= ，ΠM（0,1,2,3,4,5,6,7）= 。 2．十进制数 78 的二进制数是 ，八进制数是 ；十六进制数是 。3．有一个六位 D/A 转换器，设满刻度输出为伏，当输入数字量为 101001 时，输出模拟电压为 。 ４．ＲＯＭ地址为Ａ０～Ａ７７，输出为Ｙ０～Ｙ３，则ＲＯＭ容量为 。二．用卡诺图法化简下列函数为最简与或式。1．F(A,B,C,D)= m(3,5,8,9,10,12)+ d(0,1,2,13)2．F(A,B,C,D)=（A+B+C+D）（A+B+C+D）（A+B+C+D）（B+C）三．某组合电路有 3 个输入逻辑变量 A、B、C 和一个控制变量 M。当 M=1时，A、B、C 中有偶数个 1，电路输出为 1；当 M=0 时，A、B、C 中有奇数个 1，电路输出为 1。1．请列出真值表，写出输出函数的最简与或逻辑表达式；2．用 3-8 译码器 74LS138 实现该电路。四． 已知 JK 触发器构成的电路如图所示，设 Q0,Q1,Q2 初态为 0，试画出在CP 作用下，Q0、Q1、Q2的时序图。J Q0 CPK Q0J Q1 CPK Q1J Q2 CPK Q2=1CP11精品文档---下载后可任意编辑五．作出下列两种情况下序列信号检测器的最简状态转换图，凡收到输入序列101 时输出就为 1。1．规定检测的 101 序列不重叠；2．允许检测的 101 序列重叠。六．下图是由 8 选 1 数据选择器和同步 4 位二进制计数器 74161 构成的循环序列为 1101001(左位在前)的序列信号发生器的部分连线图。（1） 试完成该电路的连线；（2） 画出计数器的状态转换图 七．555 定时器、计数器和集成施密特电路构成下图所示电路。（1）说明电路各部分的功能。（2）若集成施密特电路的 VDD=10V，R1 = 100KΩ，C1 = μF ，VT+=，VT- =求 v1端波形的周期 T。（3）74161 芯片进位端 C 与其 CP 端脉冲的分频比是多少（4）若 R = 30KΩ，C = μF ，求 vO端输出脉宽 TW是多少 （5）画出 v1 ，74161 进位端 C 和 vO的波形。VccR1C1Q3 Q2 Q1 Q0D3 D2 D1 D0LD CRdS1S274161&VC78 462351RCμF555vov111&D0 ED1D2D3 YD4D5D6D7 S2 S1 S0FS2 Q3 Q2 Q1 Q0 CS1 74161 LD CP D3 D2 D1 D0 Rd CP1 1 01精品文档---下载后可任意编辑八．已知下图所示 ROM 里存放的数据如表格里所列。请问当上升沿触发计数器的计数...
