文泰雕刻软件使用教程

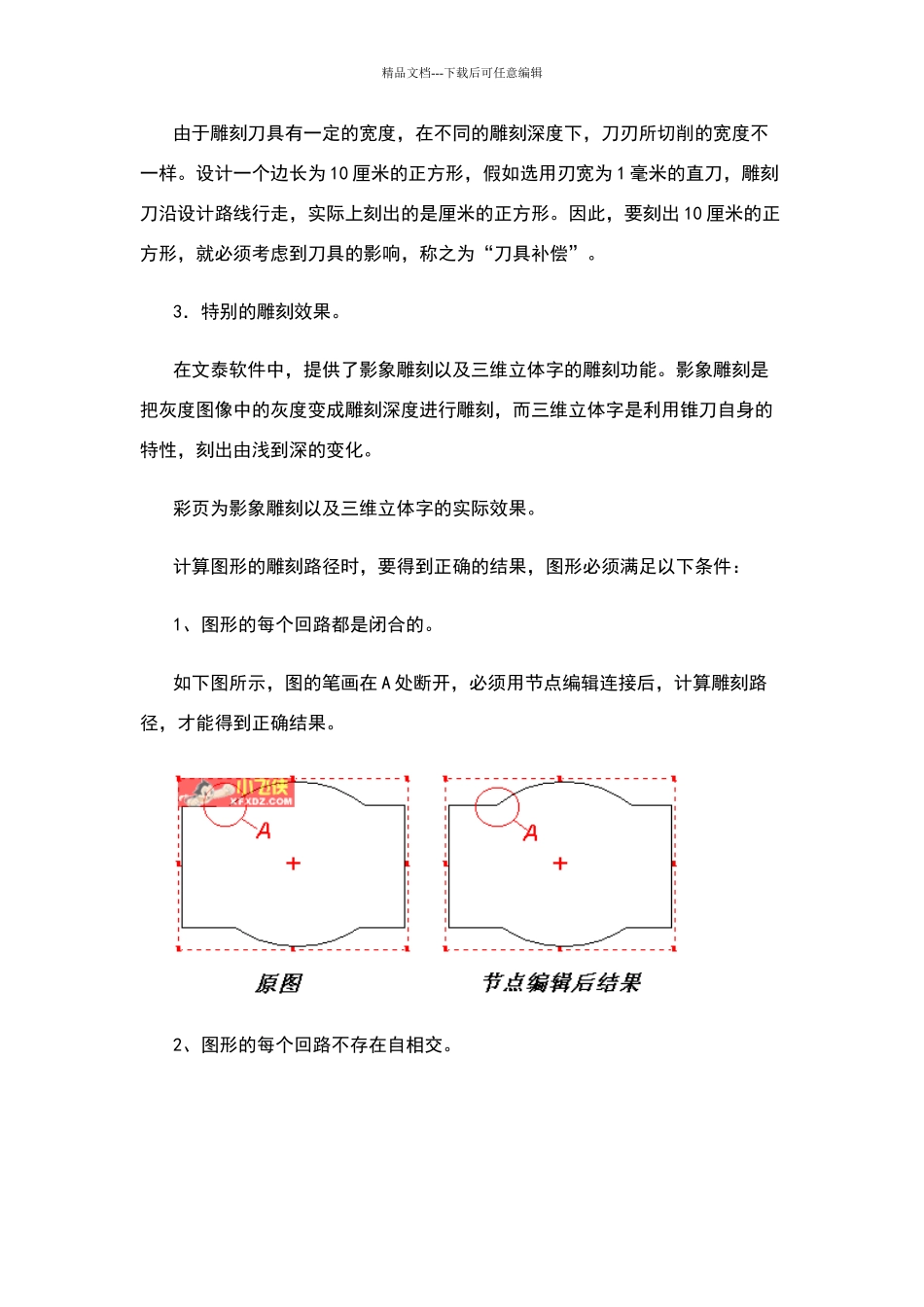

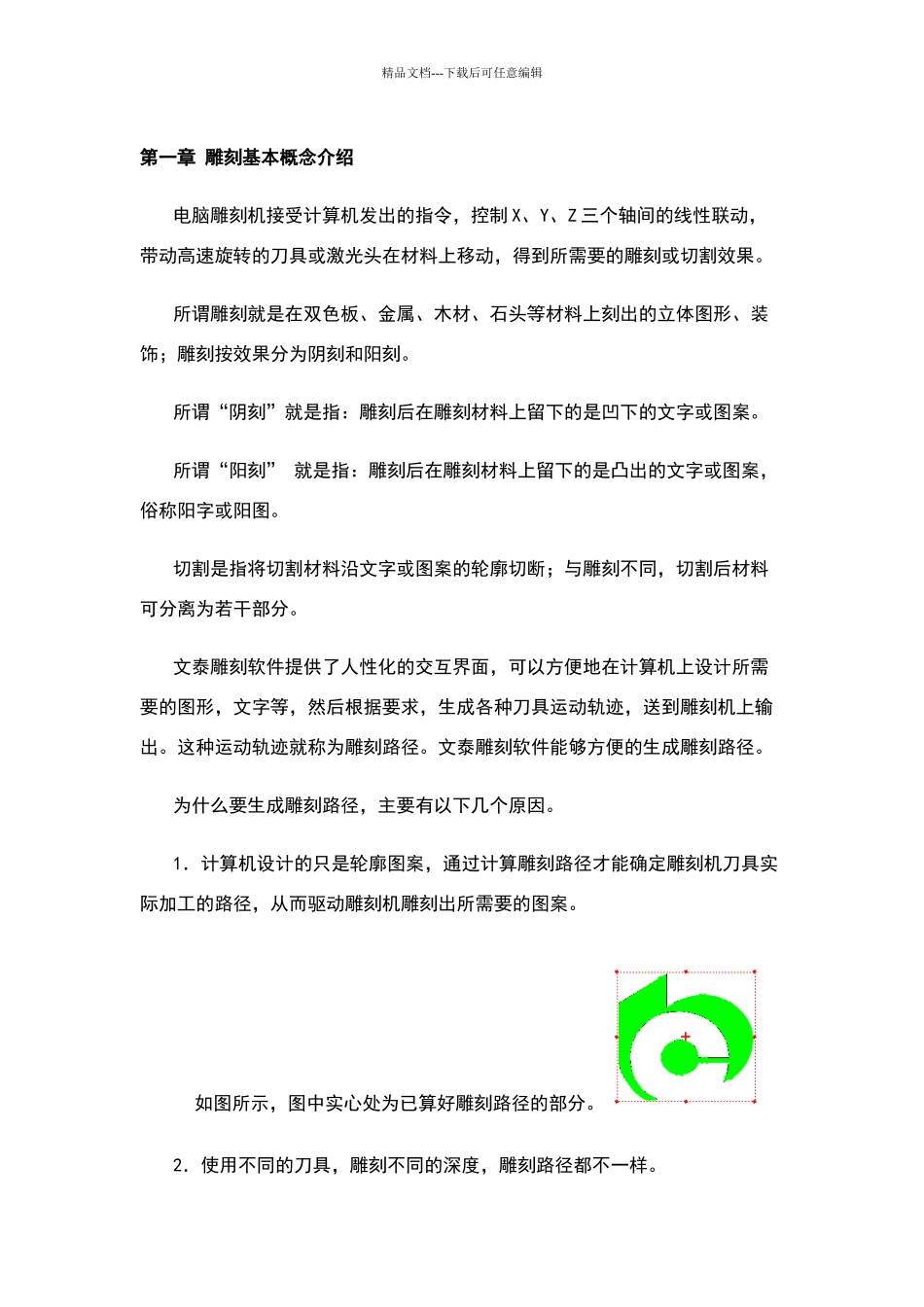

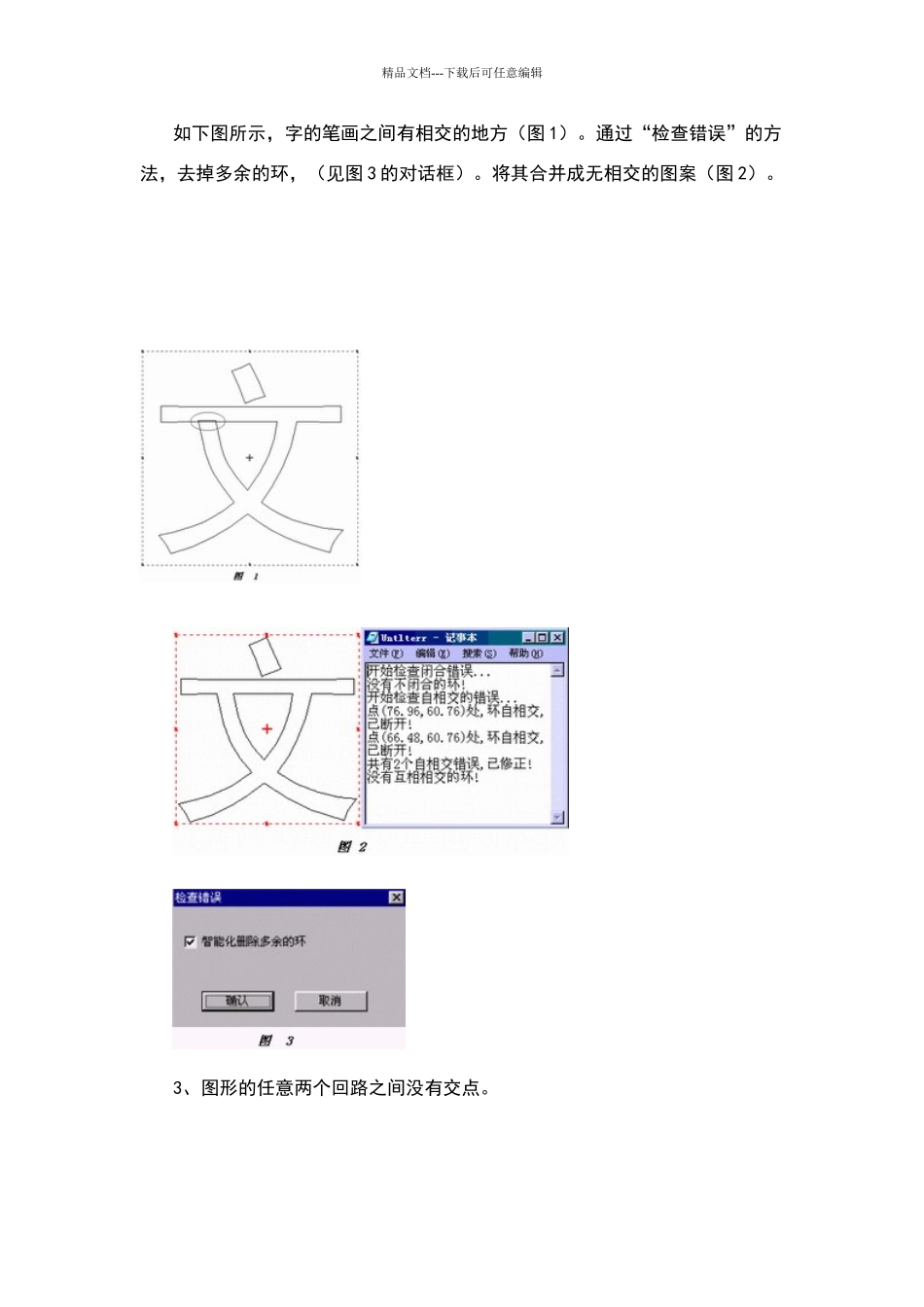

精品文档---下载后可任意编辑第一章 雕刻基本概念介绍电脑雕刻机接受计算机发出的指令，控制 X、Y、Z 三个轴间的线性联动，带动高速旋转的刀具或激光头在材料上移动，得到所需要的雕刻或切割效果。所谓雕刻就是在双色板、金属、木材、石头等材料上刻出的立体图形、装饰；雕刻按效果分为阴刻和阳刻。所谓“阴刻”就是指：雕刻后在雕刻材料上留下的是凹下的文字或图案。所谓“阳刻” 就是指：雕刻后在雕刻材料上留下的是凸出的文字或图案，俗称阳字或阳图。切割是指将切割材料沿文字或图案的轮廓切断；与雕刻不同，切割后材料可分离为若干部分。文泰雕刻软件提供了人性化的交互界面，可以方便地在计算机上设计所需要的图形，文字等，然后根据要求，生成各种刀具运动轨迹，送到雕刻机上输出。这种运动轨迹就称为雕刻路径。文泰雕刻软件能够方便的生成雕刻路径。为什么要生成雕刻路径，主要有以下几个原因。1．计算机设计的只是轮廓图案，通过计算雕刻路径才能确定雕刻机刀具实际加工的路径，从而驱动雕刻机雕刻出所需要的图案。如图所示，图中实心处为已算好雕刻路径的部分。2．使用不同的刀具，雕刻不同的深度，雕刻路径都不一样。精品文档---下载后可任意编辑由于雕刻刀具有一定的宽度，在不同的雕刻深度下，刀刃所切削的宽度不一样。设计一个边长为 10 厘米的正方形，假如选用刃宽为 1 毫米的直刀，雕刻刀沿设计路线行走，实际上刻出的是厘米的正方形。因此，要刻出 10 厘米的正方形，就必须考虑到刀具的影响，称之为“刀具补偿”。3．特别的雕刻效果。在文泰软件中，提供了影象雕刻以及三维立体字的雕刻功能。影象雕刻是把灰度图像中的灰度变成雕刻深度进行雕刻，而三维立体字是利用锥刀自身的特性，刻出由浅到深的变化。彩页为影象雕刻以及三维立体字的实际效果。计算图形的雕刻路径时，要得到正确的结果，图形必须满足以下条件：1、图形的每个回路都是闭合的。如下图所示，图的笔画在 A 处断开，必须用节点编辑连接后，计算雕刻路径，才能得到正确结果。2、图形的每个回路不存在自相交。精品文档---下载后可任意编辑如下图所示，字的笔画之间有相交的地方（图 1）。通过“检查错误”的方法，去掉多余的环，（见图 3 的对话框）。将其合并成无相交的图案（图 2）。3、图形的任意两个回路之间没有交点。精品文档---下载后可任意编辑如下图所示，图形的相交之处有交点（图 1）。使用文泰软件中“编辑”菜单下的“分解为图形”的功...
