施工手册第十八章建筑地面工程18

施工手册第十八章建筑地面工程18_第1页
1/11
施工手册第十八章建筑地面工程18_第2页
2/11
施工手册第十八章建筑地面工程18_第3页
3/11

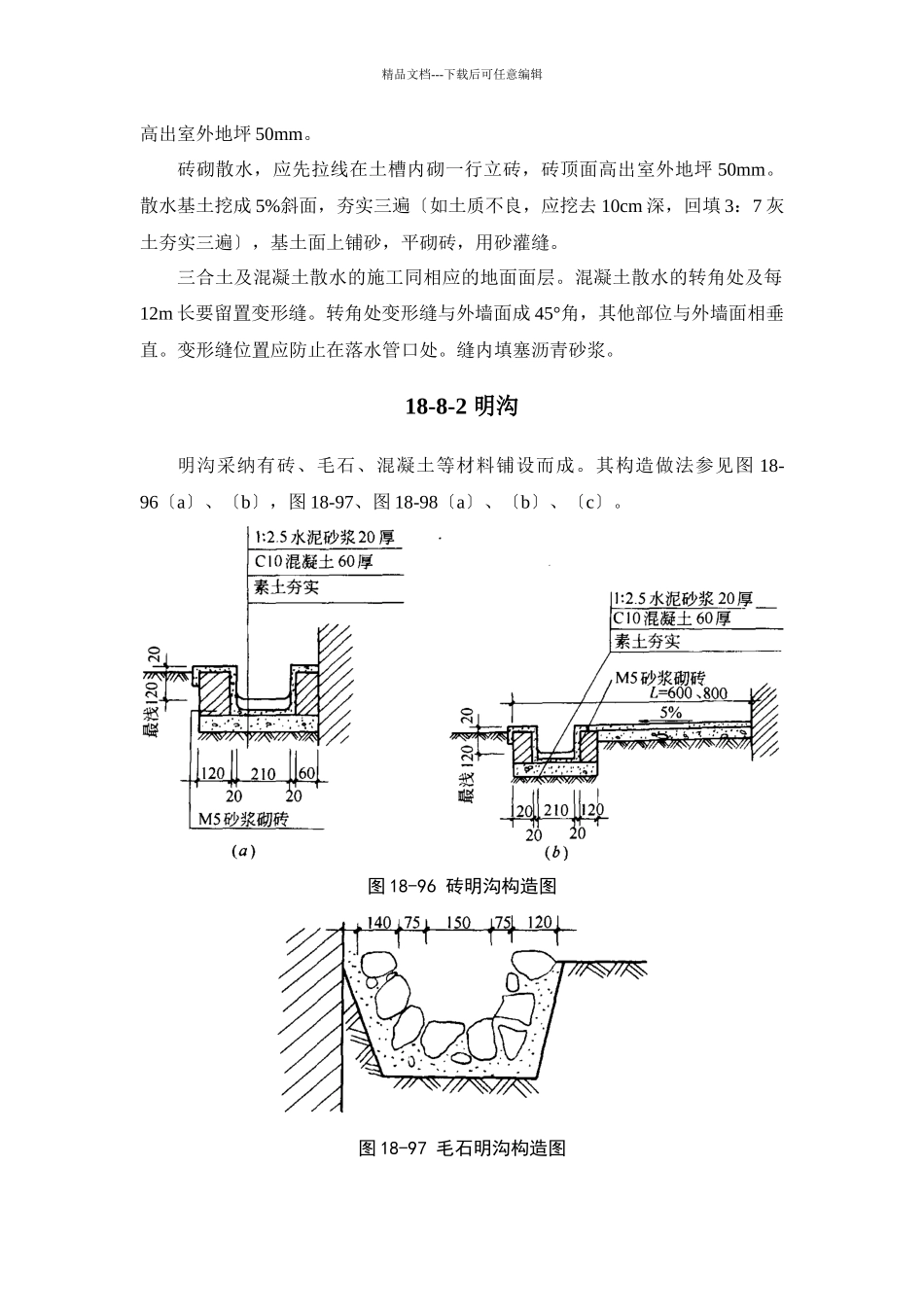

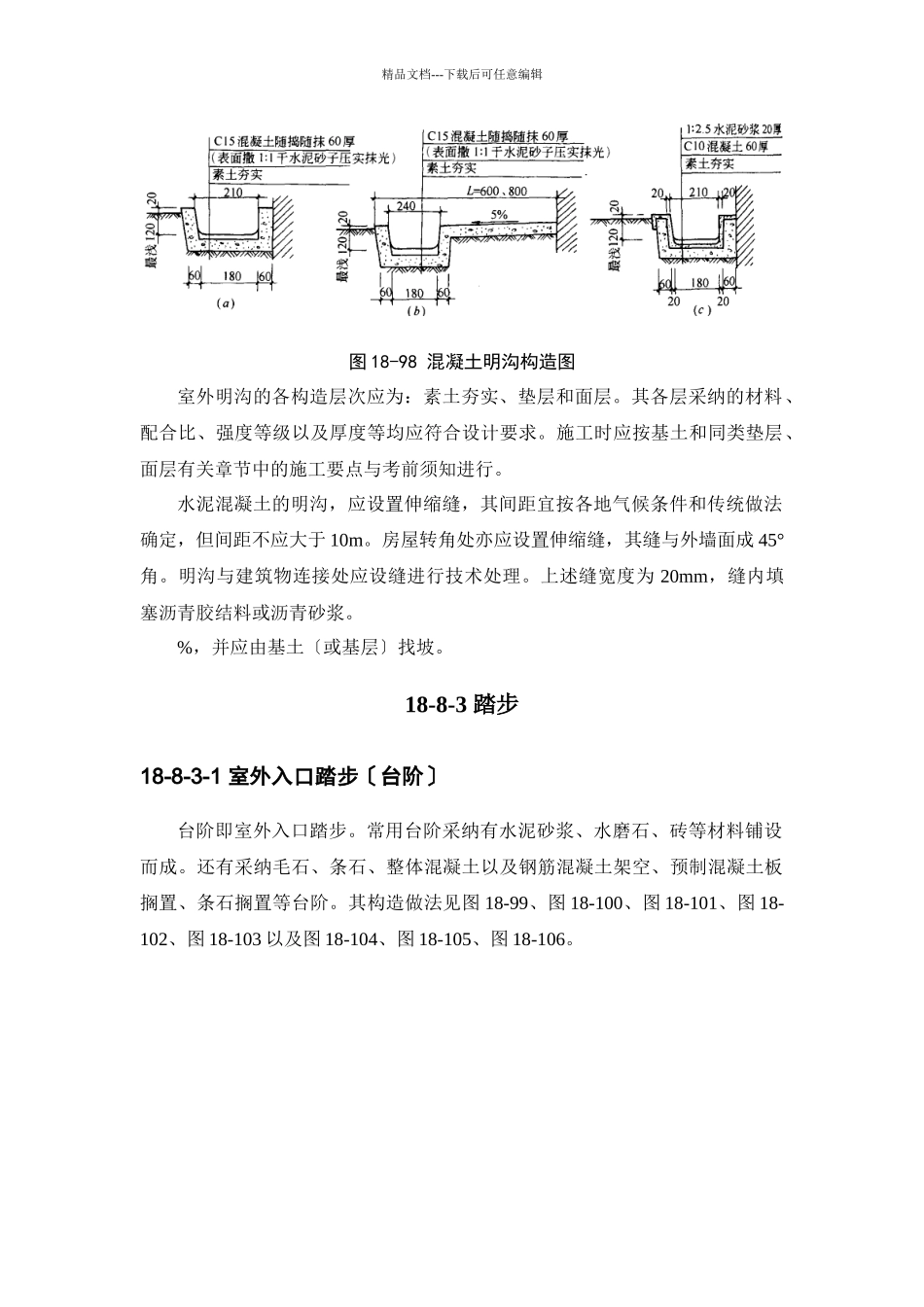

精品文档---下载后可任意编辑18-8 室外附属工程18-8-1 散水散水采纳有砖、三合土、混凝土等材料铺设而成。其构造做法见图 18-93、图 18-94、图 18-95〔a〕、〔b〕。图 18-93 砖散水构造图图 18-94 三合土散水构造图图 18-95 混凝土散水构造图散水横向坡度为 5%。散水施工前,应在外墙面上画出散水上缘标高线,按横向坡度及散水宽度,向外立模板,模板顶面应为散水下缘标高〔砖散水那么挖土槽〕,模板顶面应精品文档---下载后可任意编辑高出室外地坪 50mm。砖砌散水,应先拉线在土槽内砌一行立砖,砖顶面高出室外地坪 50mm。散水基土挖成 5%斜面,夯实三遍〔如土质不良,应挖去 10cm 深,回填 3:7 灰土夯实三遍〕,基土面上铺砂,平砌砖,用砂灌缝。三合土及混凝土散水的施工同相应的地面面层。混凝土散水的转角处及每12m 长要留置变形缝。转角处变形缝与外墙面成 45°角,其他部位与外墙面相垂直。变形缝位置应防止在落水管口处。缝内填塞沥青砂浆。18-8-2 明沟明沟采纳有砖、毛石、混凝土等材料铺设而成。其构造做法参见图 18-96〔a〕、〔b〕,图 18-97、图 18-98〔a〕、〔b〕、〔c〕。图 18-96 砖明沟构造图图 18-97 毛石明沟构造图精品文档---下载后可任意编辑图 18-98 混凝土明沟构造图室外明沟的各构造层次应为:素土夯实、垫层和面层。其各层采纳的材料、配合比、强度等级以及厚度等均应符合设计要求。施工时应按基土和同类垫层、面层有关章节中的施工要点与考前须知进行。水泥混凝土的明沟,应设置伸缩缝,其间距宜按各地气候条件和传统做法确定,但间距不应大于 10m。房屋转角处亦应设置伸缩缝,其缝与外墙面成 45°角。明沟与建筑物连接处应设缝进行技术处理。上述缝宽度为 20mm,缝内填塞沥青胶结料或沥青砂浆。%,并应由基土〔或基层〕找坡。18-8-3 踏步18-8-3-1 室外入口踏步〔台阶〕台阶即室外入口踏步。常用台阶采纳有水泥砂浆、水磨石、砖等材料铺设而成。还有采纳毛石、条石、整体混凝土以及钢筋混凝土架空、预制混凝土板搁置、条石搁置等台阶。其构造做法见图 18-99、图 18-100、图 18-101、图 18-102、图 18-103 以及图 18-104、图 18-105、图 18-106。精品文档---下载后可任意编辑图 18-99 水磨石台阶构造做法示意图图 18-100 砖台阶构造做法示意图图 18-101 毛石台阶构造图精品文档---下载后可任意编辑图 18-102 条石台阶构造图图 18-103 整体混凝土台阶构造图图 18...
