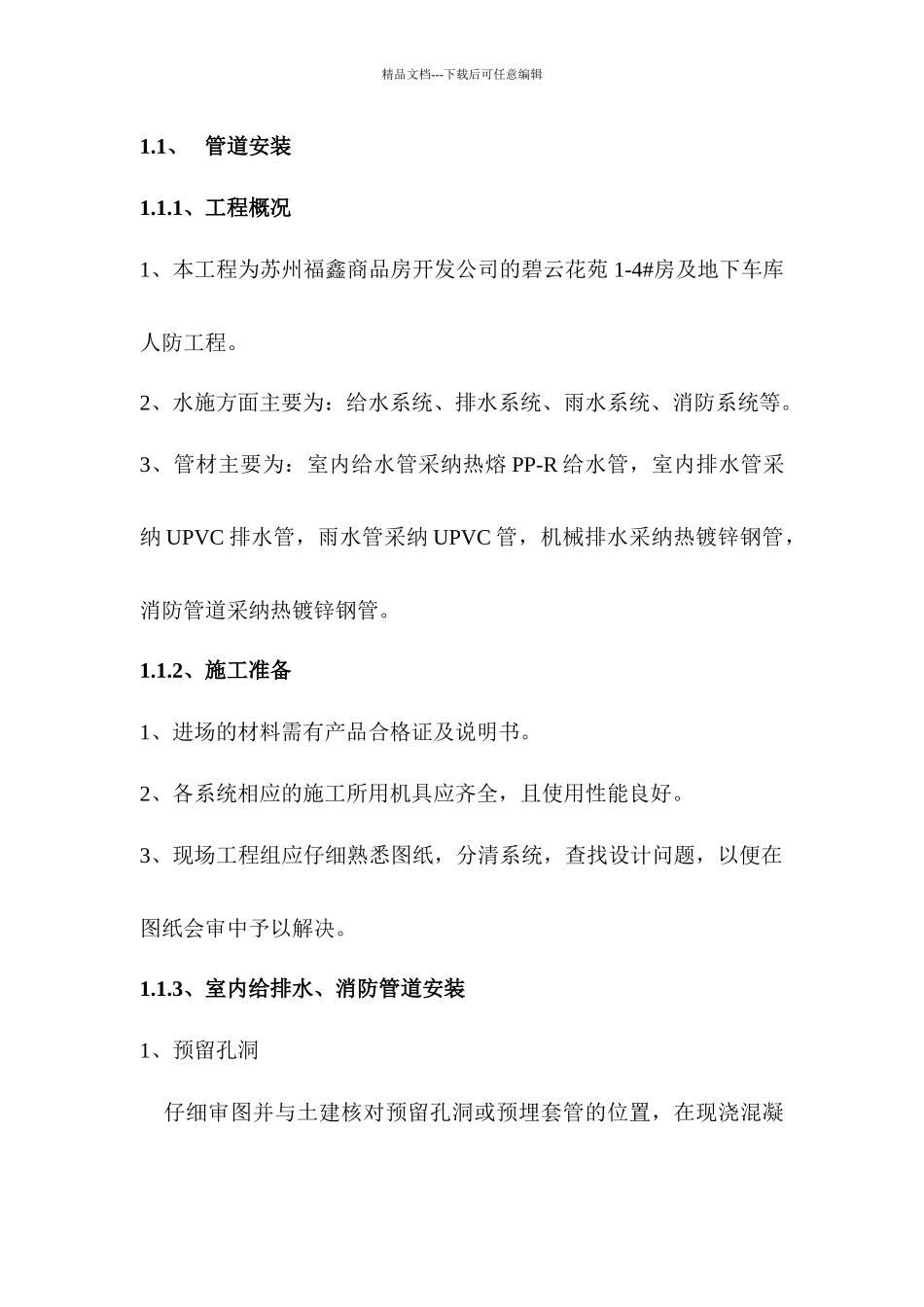

精品文档---下载后可任意编辑1.1、 管道安装1.1.1、工程概况1、本工程为苏州福鑫商品房开发公司的碧云花苑 1-4#房及地下车库人防工程。2、水施方面主要为：给水系统、排水系统、雨水系统、消防系统等。3、管材主要为：室内给水管采纳热熔 PP-R 给水管，室内排水管采纳 UPVC 排水管，雨水管采纳 UPVC 管，机械排水采纳热镀锌钢管，消防管道采纳热镀锌钢管。 1.1.2、施工准备1、进场的材料需有产品合格证及说明书。2、各系统相应的施工所用机具应齐全，且使用性能良好。3、现场工程组应仔细熟悉图纸，分清系统，查找设计问题，以便在图纸会审中予以解决。1.1.3、室内给排水、消防管道安装1、预留孔洞 仔细审图并与土建核对预留孔洞或预埋套管的位置，在现浇混凝精品文档---下载后可任意编辑土楼板及梁上预留洞时，所有的套管都应事先预制好，在土建绑扎钢筋的同时，按图纸要求的规格、位置、标高，在模板上画出孔洞的中心线，以中心线为准，固定绑扎防止移动，土建浇筑混凝土时应派专人负责现场，以防套管移位。2、套管的制作与安装：〔1〕管道穿越地下建筑物外墙时，采纳刚性防水套管，如设计有严格防水要求或有震动之处采纳柔性防水套管(刚性和柔性防水套管制作按现行标准图集制作)。管道穿防火墙时按防火要求处理：管道穿越梁、间墙、隔墙、楼板处时，设钢套管，其位置尺寸必须符合设计及标准要求。〔2〕施工技术要求 1〕根据所穿构筑物的厚度及管径尺寸确定套管规格、长度，并按设计及现行标准图集要求预制加工。套管两端要平齐，打掉毛刺、除锈，对管内外进行防腐处理。钢筋绑扎后，在预留孔洞部位将预制好的套管栽入，并与钢筋焊接牢固。防水套管止水环设于墙、板精品文档---下载后可任意编辑中部，如遇施工时，止水带应与防水套管的止水环严密连接。 2〕过楼板套管，顶部高出地面不少于 20mm，假如是卫生间或厨房要高出地平 50mm，底部与顶棚平齐。 3〕过墙壁的套管两端与饰面平，过根底的套管两端各伸出墙面30mm 以上，管项上部留够净空余 量，穿楼层的主干管的套管，在套管和管子之间的空隙用油麻和防水油膏填实封闭，所有穿室内横墙套管用非易烯物填实。〔3〕预埋铁件 1〕预埋铁件按设计图纸要求尺寸进行加工。 2〕按图纸的位置、尺寸，在支模时将铁件固定在模板上，在浇筑混凝土时，注意看护，防止移位和碰掉。3、镀锌钢管安装〔1〕镀锌钢管安装，采纳丝扣连接时，用电动套丝机加工管螺纹，根据管径选用割刀和板牙，DN...
