施工道掘进工作面供电设计方案

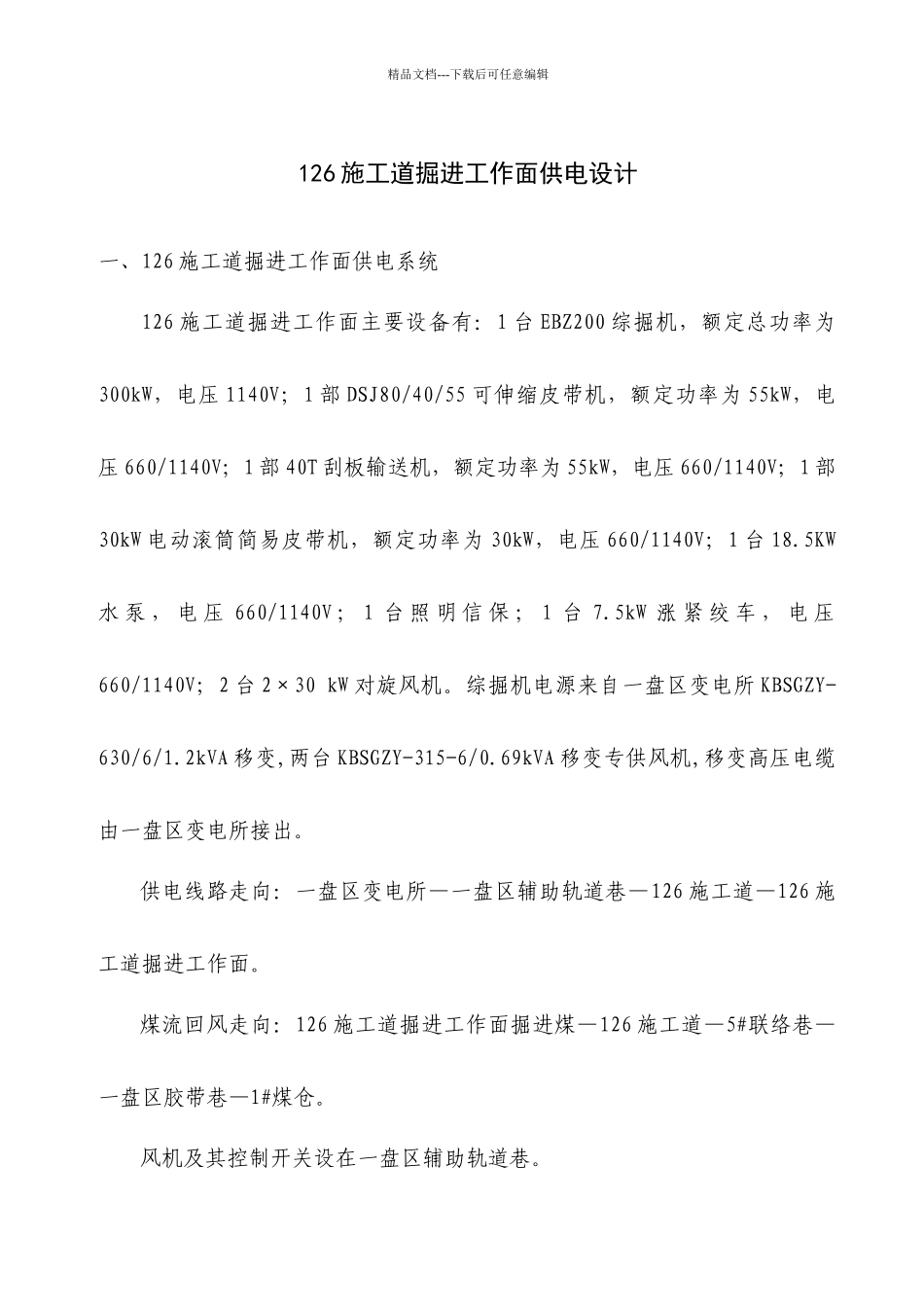

施工道掘进工作面供电设计方案_第1页
1/37

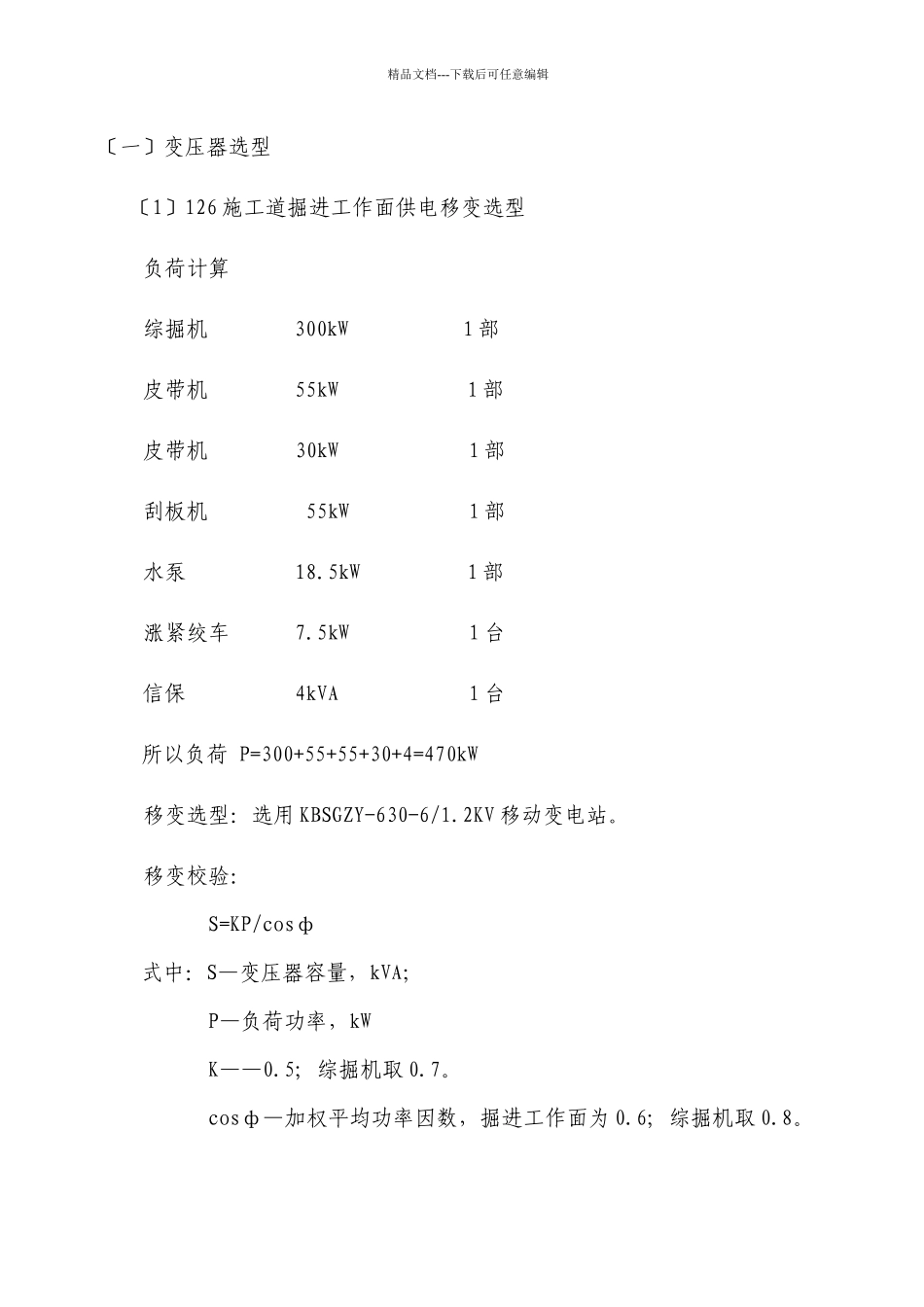

施工道掘进工作面供电设计方案_第2页
2/37

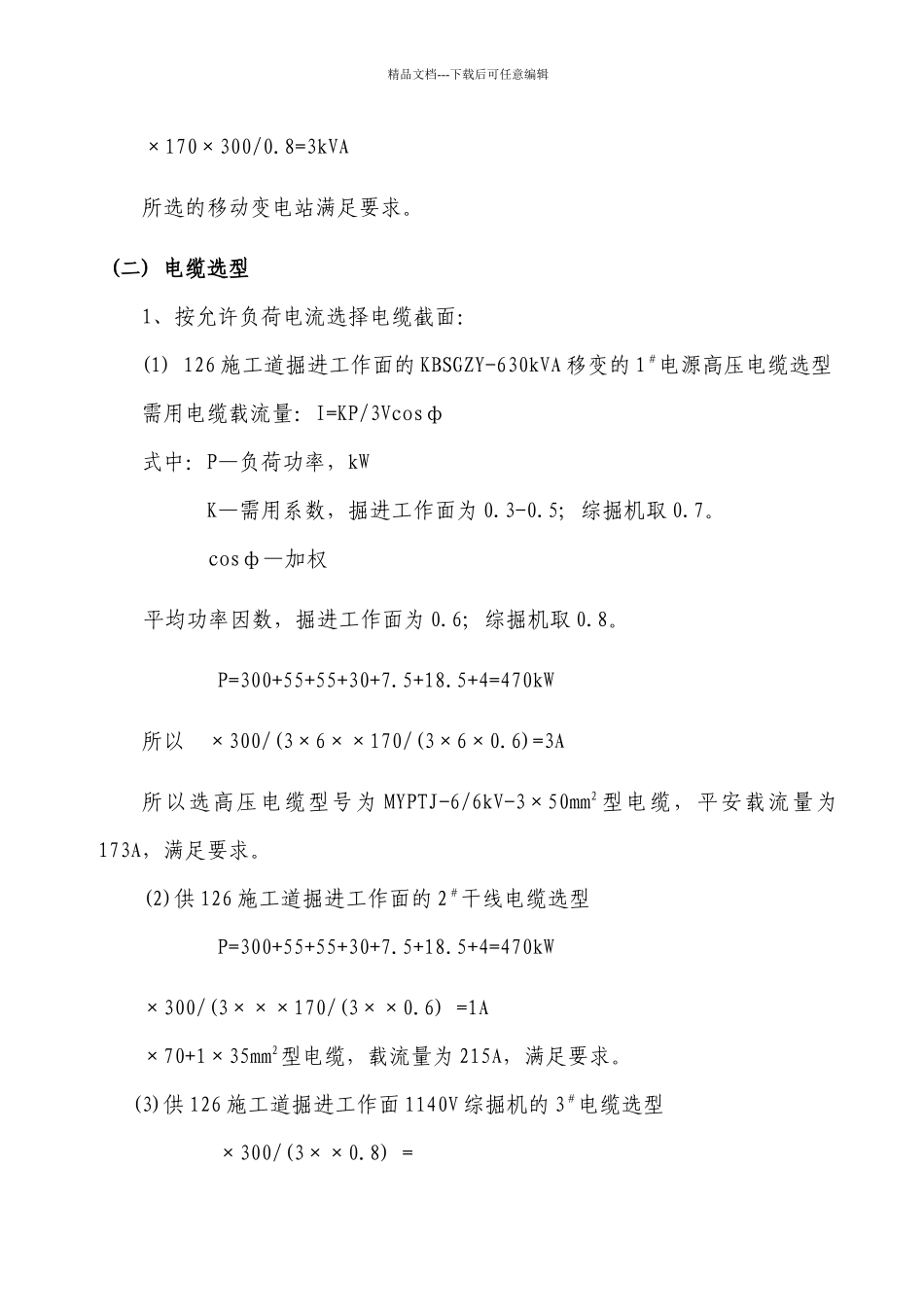

施工道掘进工作面供电设计方案_第3页
3/37
精品文档---下载后可任意编辑126 施工道掘进工作面供电设计一、126 施工道掘进工作面供电系统126 施工道掘进工作面主要设备有:1 台 EBZ200 综掘机,额定总功率为300kW,电压 1140V;1 部 DSJ80/40/55 可伸缩皮带机,额定功率为 55kW,电压 660/1140V;1 部 40T 刮板输送机,额定功率为 55kW,电压 660/1140V;1 部30kW 电动滚筒简易皮带机,额定功率为 30kW,电压 660/1140V;1 台 18.5KW水 泵 , 电 压 660/1140V ; 1 台 照 明 信 保 ; 1 台 7.5kW 涨 紧 绞 车 , 电 压660/1140V;2 台 2×30 kW 对旋风机。综掘机电源来自一盘区变电所 KBSGZY-630/6/1.2kVA 移变,两台 KBSGZY-315-6/0.69kVA 移变专供风机,移变高压电缆由一盘区变电所接出。供电线路走向:一盘区变电所—一盘区辅助轨道巷—126 施工道—126 施工道掘进工作面。煤流回风走向:126 施工道掘进工作面掘进煤—126 施工道—5#联络巷—一盘区胶带巷—1#煤仓。风机及其控制开关设在一盘区辅助轨道巷。精品文档---下载后可任意编辑〔一〕变压器选型〔1〕126 施工道掘进工作面供电移变选型负荷计算综掘机300kW1 部皮带机 55kW 1 部皮带机 30kW 1 部刮板机 55kW 1 部水泵 18.5kW 1 部涨紧绞车 7.5kW 1 台信保 4kVA 1 台所以负荷 P=300+55+55+30+4=470kW移变选型:选用 KBSGZY-630-6/1.2KV 移动变电站。移变校验:S=KP/cosф式中:S—变压器容量,kVA; P—负荷功率,kW K——0.5; 综掘机取 0.7。 cosф—加权平均功率因数,掘进工作面为 0.6; 综掘机取 0.8。精品文档---下载后可任意编辑×170×300/0.8=3kVA所选的移动变电站满足要求。 (二) 电缆选型1、按允许负荷电流选择电缆截面:(1) 126 施工道掘进工作面的 KBSGZY-630kVA 移变的 1#电源高压电缆选型需用电缆载流量:I=KP/3Vcosф式中:P—负荷功率,kWK—需用系数,掘进工作面为 0.3-0.5; 综掘机取 0.7。 cosф—加权平均功率因数,掘进工作面为 0.6; 综掘机取 0.8。P=300+55+55+30+7.5+18.5+4=470kW所以 ×300/(3×6××170/(3×6×0.6)=3A所以选高压电缆型号为 MYPTJ-6/6kV-3×50mm2 型电缆,平安载流量为173A,满足要求。(2)供 126 施工道掘进工作面的 2#干线电缆选型P=300+55+55+30+7.5+18.5+4=470kW×300/(3×××170/(3××0.6) =1A×70+1×35mm2型电缆,载流量为 215A,满足要求。(3)供 126 施工道掘进...
