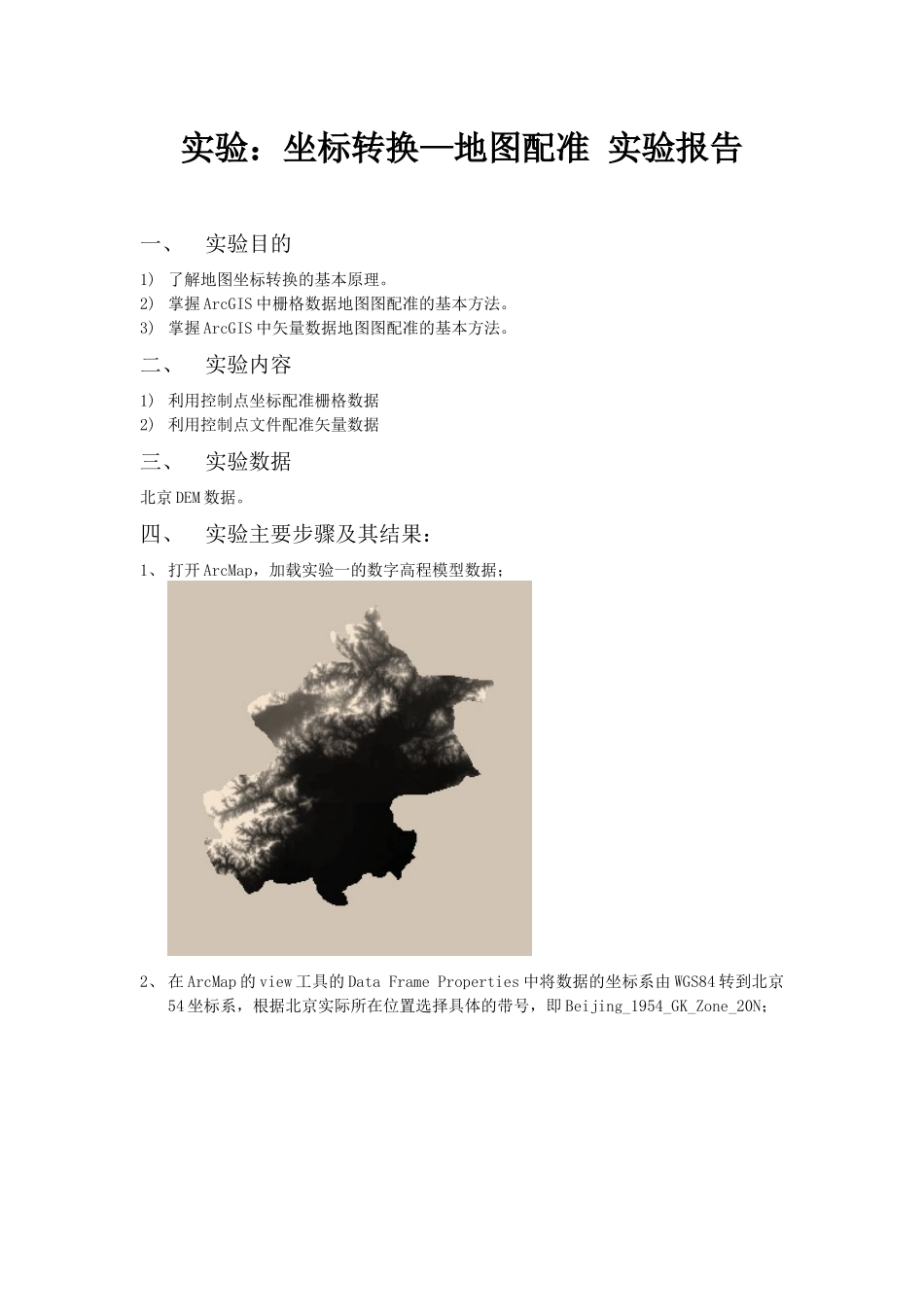

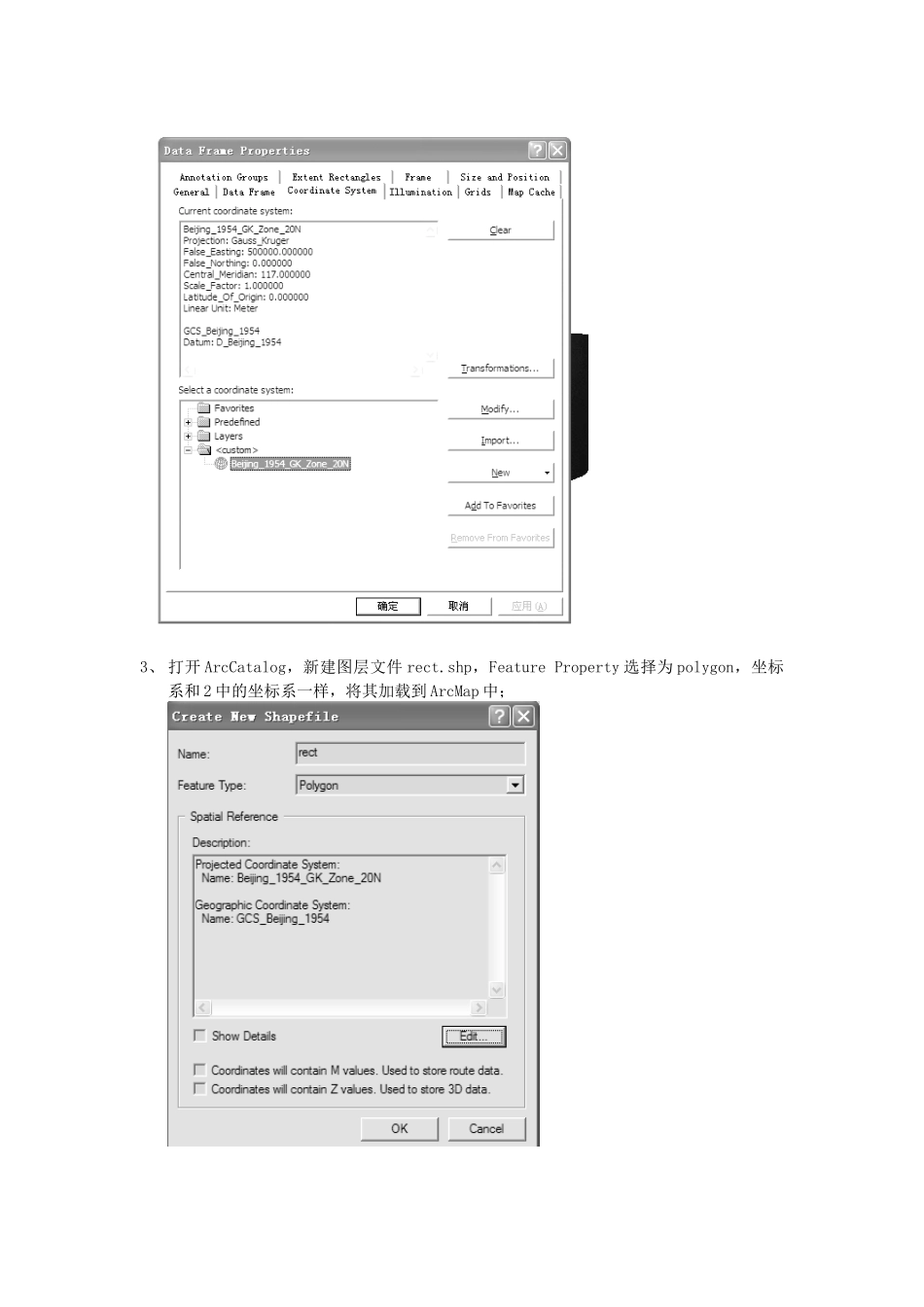

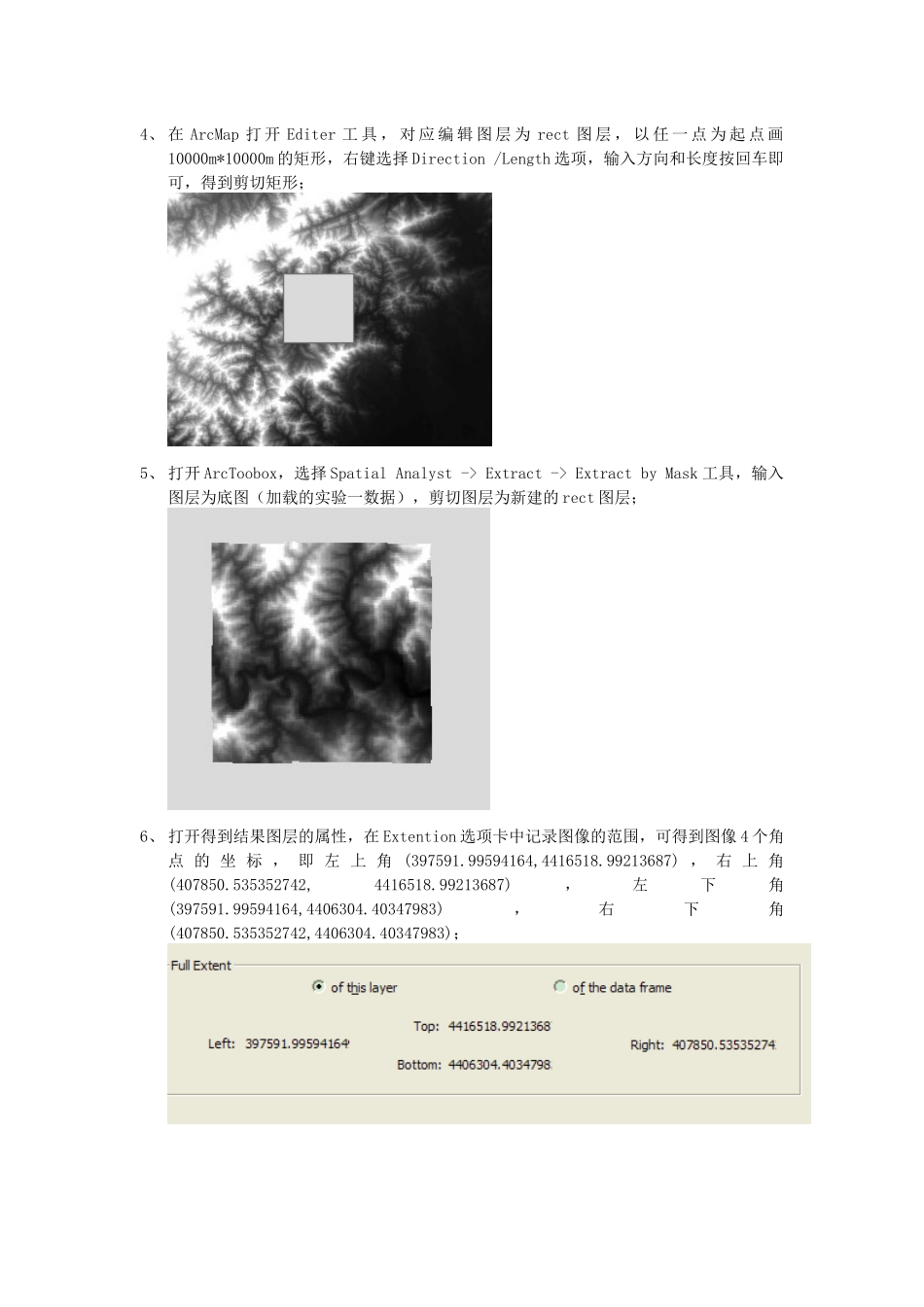

实验：坐标转换—地图配准 实验报告 一、实验目的1) 了解地图坐标转换的基本原理。2) 掌握 ArcGIS 中栅格数据地图图配准的基本方法。3) 掌握 ArcGIS 中矢量数据地图图配准的基本方法。二、实验内容1) 利用控制点坐标配准栅格数据2) 利用控制点文件配准矢量数据三、实验数据北京 DEM 数据。四、实验主要步骤及其结果：1、 打开 ArcMap，加载实验一的数字高程模型数据；2、 在 ArcMap 的 view 工具的 Data Frame Properties 中将数据的坐标系由 WGS84 转到北京54 坐标系，根据北京实际所在位置选择具体的带号，即 Beijing_1954_GK_Zone_20N；3、 打开 ArcCatalog，新建图层文件 rect.shp，Feature Property 选择为 polygon，坐标系和 2 中的坐标系一样，将其加载到 ArcMap 中；4、 在 ArcMap 打 开 Editer 工 具 ， 对 应 编 辑 图 层 为 rect 图 层 ， 以 任 一 点 为 起 点 画10000m*10000m 的矩形，右键选择 Direction /Length 选项，输入方向和长度按回车即可，得到剪切矩形；5、 打开 ArcToobox，选择 Spatial Analyst -> Extract -> Extract by Mask 工具，输入图层为底图（加载的实验一数据），剪切图层为新建的 rect 图层；6、 打开得到结果图层的属性，在 Extention 选项卡中记录图像的范围，可得到图像 4 个角点 的 坐 标 ， 即 左 上 角 (397591.99594164,4416518.99213687) ， 右 上 角(407850.535352742, 4416518.99213687)，左下角 (397591.99594164,4406304.40347983)，右下角(407850.535352742,4406304.40347983)；7、 打开 Spatial Analyst 工具，选择 Surface Analysis 中的 Contour 工具生成等值线， 选择 ArcToobox->Data Management Tools->Generalization->Smooth Line 工具进行平滑；8、 将生成的图像导出保存；9、 重新打开 ArcMap，加载刚保存的图像，查看其数据狂属性发现坐标系为未知， 根据刚刚记录的坐标对图像进行纠正，输入四个角点坐标配准图像：
