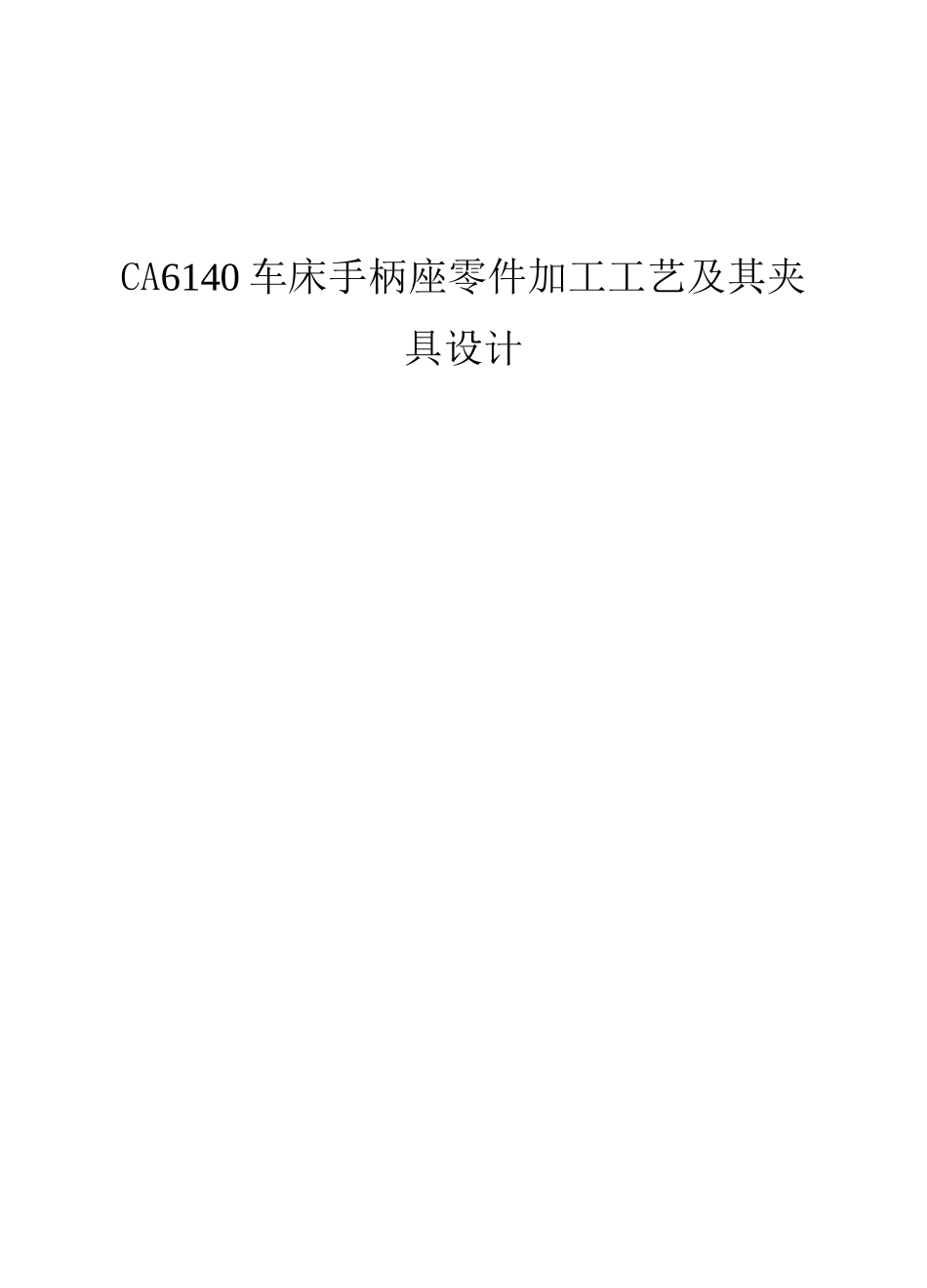

毕业设计——CA6140车床手柄座零件加工工艺及夹具设计

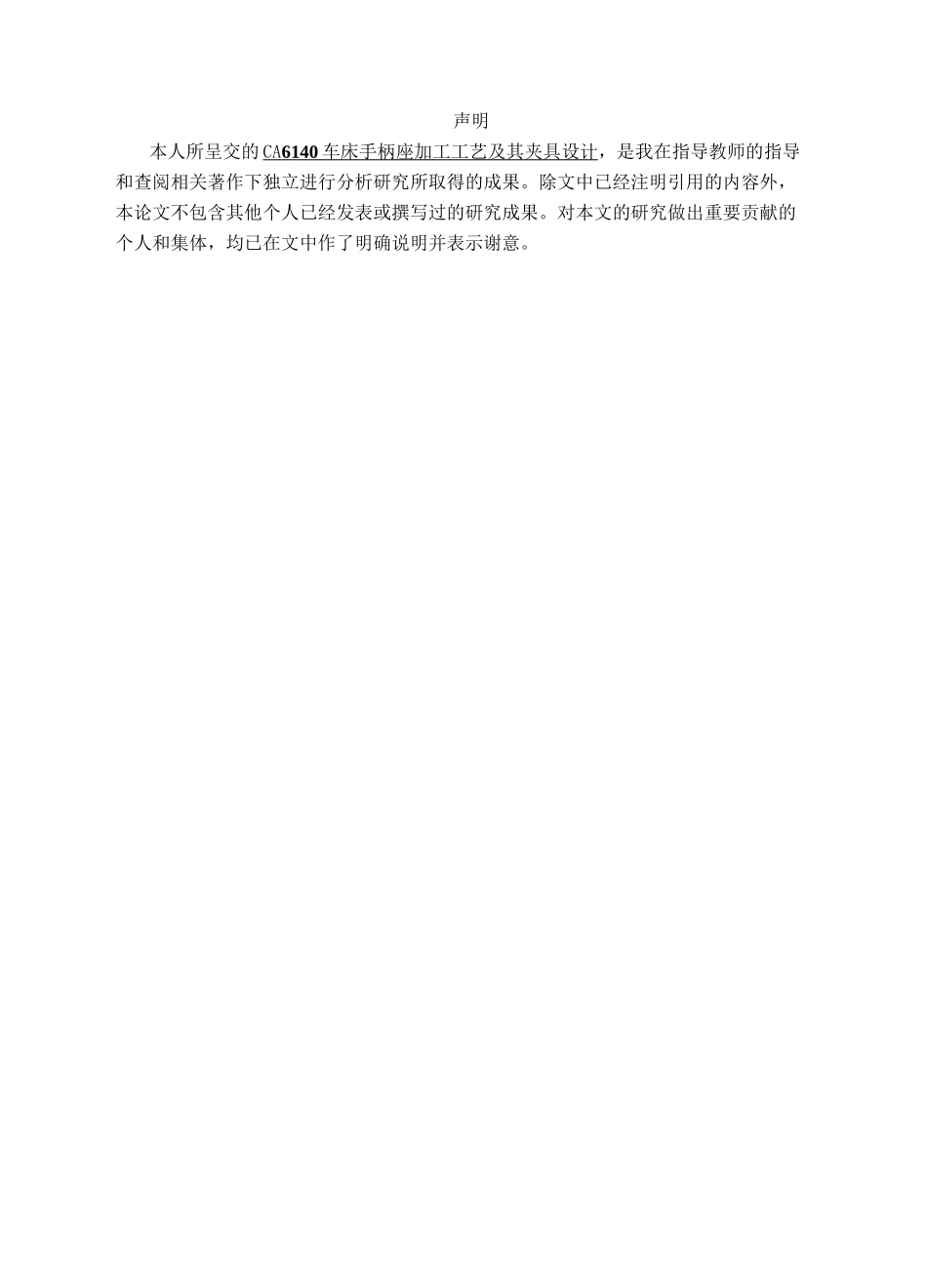

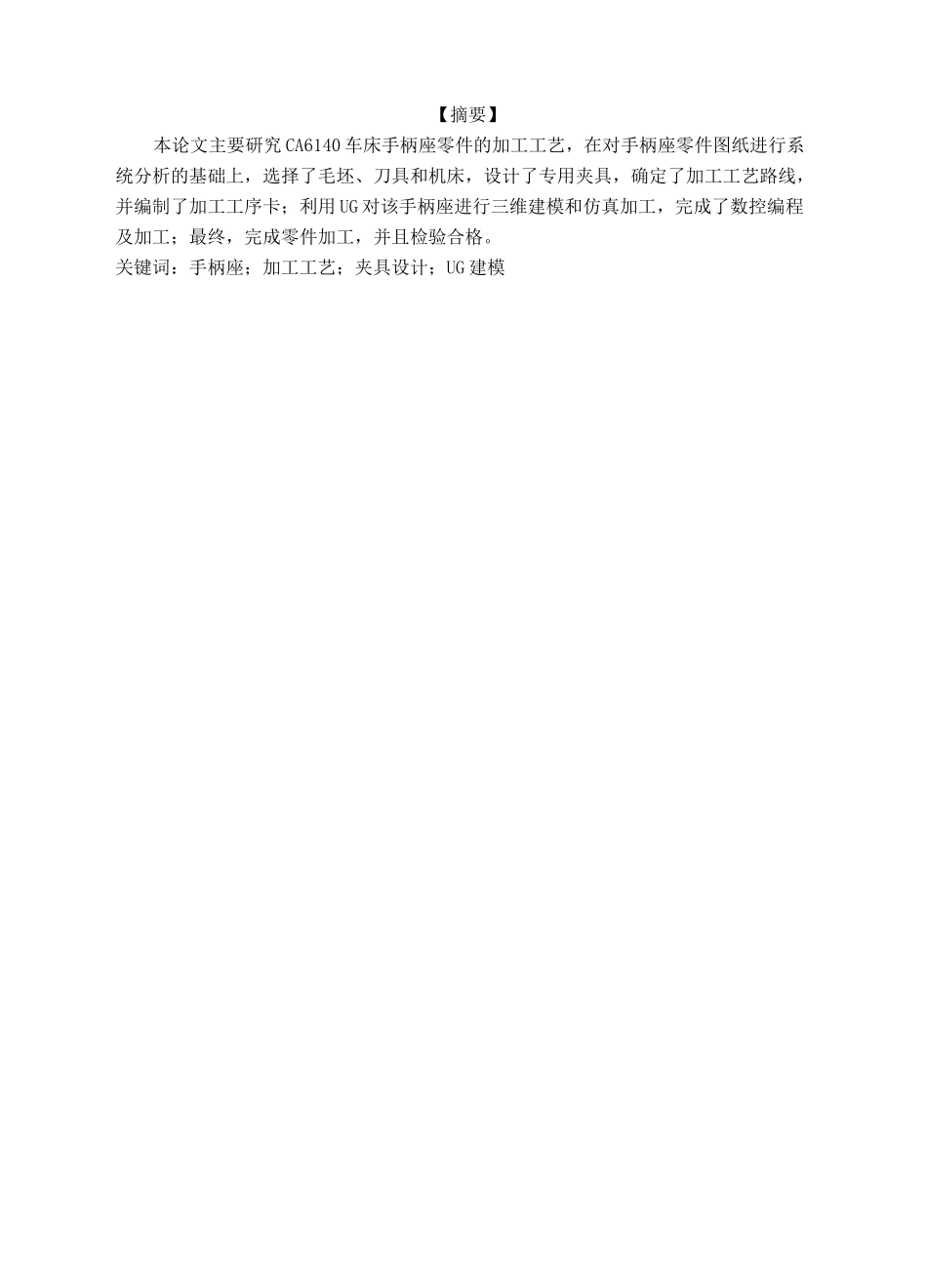

CA6140 车床手柄座零件加工工艺及其夹具设计声明本人所呈交的 CA 6140 车床手柄座加工工艺及其夹具设计 ，是我在指导教师的指导和查阅相关著作下独立进行分析研究所取得的成果。除文中已经注明引用的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。【摘要】本论文主要研究 CA6140 车床手柄座零件的加工工艺，在对手柄座零件图纸进行系统分析的基础上，选择了毛坯、刀具和机床，设计了专用夹具，确定了加工工艺路线，并编制了加工工序卡；利用 UG 对该手柄座进行三维建模和仿真加工，完成了数控编程及加工；最终，完成零件加工，并且检验合格。关键词：手柄座；加工工艺；夹具设计；UG 建模引言 1一、零件图及工艺分析 2（一）零件图分析 2（三）机床选用 3（四）刀具的选用 4（五）工艺卡片清单 4（六）工艺过程 4二、CA6140 车床手柄座专用夹具设计 5（一）专用夹具介绍 5（二）夹具设计 5三、基于 UG 对零件的建模及分析 6（一）结构分析 6（二）零件设计 6四、数控加工及仿真 7（一）编程具体步骤 7（二）仿真模拟 8五、尺寸检测 9自我总结 11参考文献 12致谢错误!未定义书签。附录错误!未定义书签。1引言我通过企业顶岗实习了解到 CA6140 车床手柄座零件，并对该零件的加工过程进行了深入了解，所以本论文选择以 CA6140 车床手柄座的加工工艺及夹具设计为研究对象。本次毕业设计过程中，通过资料查阅和车间经验总结，对零件图纸进行分析，选择合适的毛坯料、刀具及机床，制定机械加工工艺，并对夹具进行设计；最后，在 UG 上对零件进行分析、设计、编程及仿真，证明工件达到规定的设计参数，满足客户需求。卿 few™IEsslr™*E3Earcz：丄1".□i卜4b2一、零件图及工艺分析（一）零件图分析本次分析的零件是 CA6140 车床手柄座零件，形状比较复杂。具体尺寸有① 25mm 内孔，① 10H7mm 内孔，① 14H7mm 内孔，14mm 槽及 6mm 键槽。对它加工时需要从多方面进行加工，具体的技术要求看零件分析图纸以及三维模型。如图 1-1 所示为零件立体图，图 1-2 为零件图。图 1-1 零件立体图图 1-2 零件图3本零件用与车床手柄连接的主要零件，零件由键槽、孔、让位槽形状组成，在加工过程中，要根据图纸 1-2 进行对表面加工进行技术要求，主要的技术要求如表 1-1 所示：表 1-1 具体加工内容序号加工的内容...
