电流互感器接线方法(图文) 民熔

电流互感器接线方法(图文)  民熔_第1页
1/8
电流互感器接线方法(图文)  民熔_第2页
2/8
电流互感器接线方法(图文)  民熔_第3页
3/8

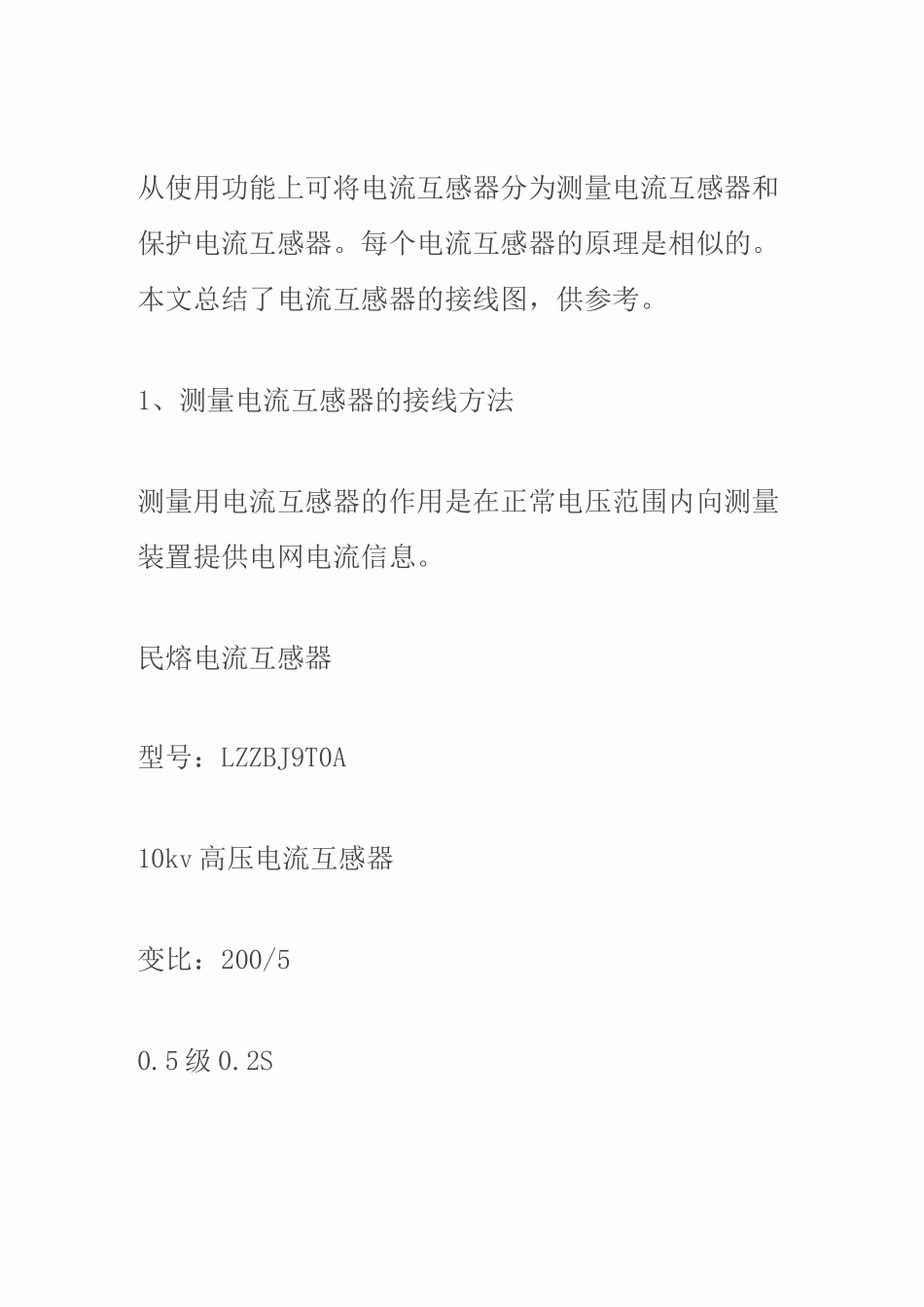

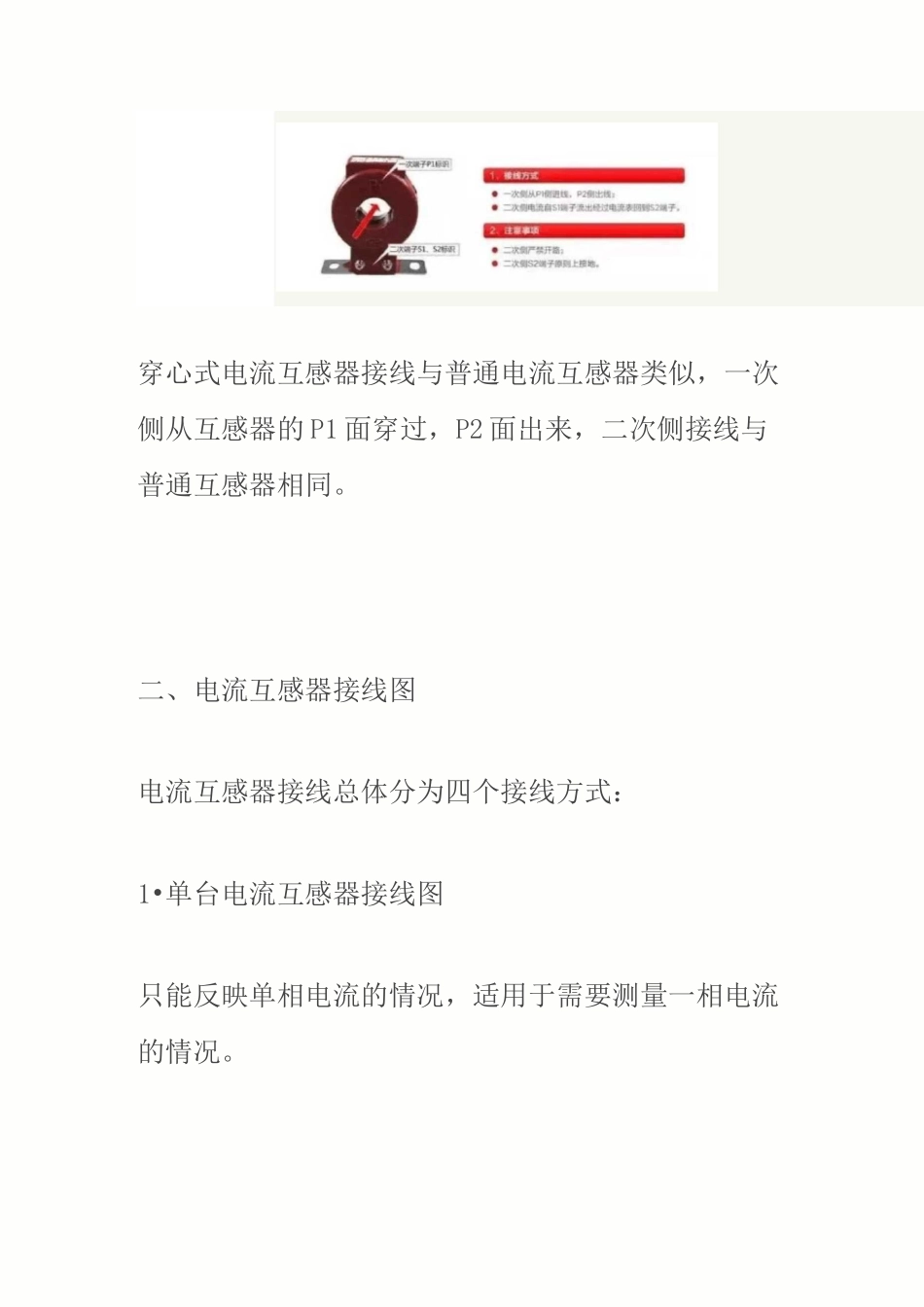

从使用功能上可将电流互感器分为测量电流互感器和保护电流互感器。每个电流互感器的原理是相似的。本文总结了电流互感器的接线图,供参考。1、测量电流互感器的接线方法测量用电流互感器的作用是在正常电压范围内向测量装置提供电网电流信息。民熔电流互感器型号:LZZBJ9T0A10kv 高压电流互感器变比:200/50.5 级 0.2S1•普通电流互感器接线图电流互感器一次侧电流从 P1 端子进入,从 P2 端子引出,即 P1 端子接电源侧,P2 端子接负载侧。电流互感器二次侧的电流从 S1 流出,进入电流表的正极端子。电流表负端出来后,流入电流互感器二次端子 S2。原则上 S2 端子要求接地。注:某些电流互感器一次标称,L1、L2,二次则标称K1、K2。2•穿心式电流互感器接线图穿心式电流互感器接线与普通电流互感器类似,一次侧从互感器的 P1 面穿过,P2 面出来,二次侧接线与普通互感器相同。二、电流互感器接线图电流互感器接线总体分为四个接线方式:1•单台电流互感器接线图只能反映单相电流的情况,适用于需要测量一相电流的情况。单台电流互感器接线图2. 三相完全星形接线和三角形接线形式电流互感器接线图三相电流互感器能够及时准确了解三相负荷的变化情况。三相完全星形电流互感器接线图AAqA士三相完全角形电流互感器接线图3. 两相不完全星形接线形式电流互感器接线图在实际工作中用得最多,但仅限于三相三线制系统。它节省了一台电流互感器,根据三相矢量和为零的原理,用 A、C 相的电流算出 B 相电流。两相不完全星形接线形式电流互感器接线图4. 两相差电流接线形式电流互感器接线图A3o也仅用于三相三线制电路中,这种接线的优点是不但节省一块电流互感器,而且也可以用一块继电器反映三相电路中的各种相间短路故障,以及用最少的继电器完成三相过电流保护,节省投资。两相差电流接线形式电流互感器接线图5. 其它接线方式 5.1 原边串联、副边串联电流互感器原边串联、副边串联接线图如下所示,串联后效果:互感器变比不变,二次额定负荷增大一倍。电流互感器一次侧串联与二次侧串联接线图5.2 一次侧串联,二次侧并联电流互感器一次侧串联、二次侧并联接线图如下。串并联后,电流互感器变比降低一倍,二次额定负荷提高一倍。电流互感器原边串联、副边并联接线图 5.3 原边并联、副边串联电流互感器原边并联、副边串联接线图如下所示,串并联后效果:互感器变比增大一倍,二次额定负荷增大一倍。
