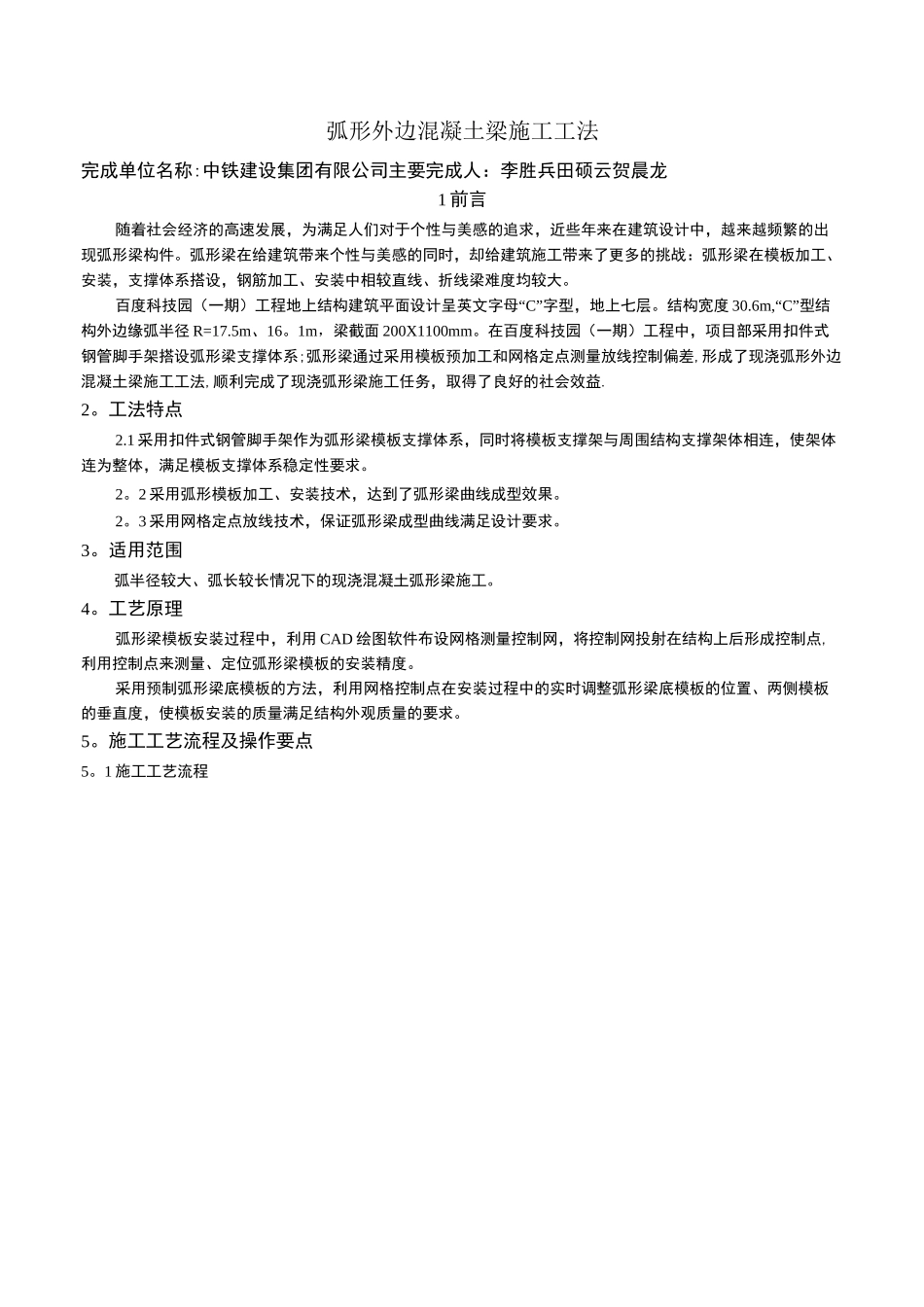

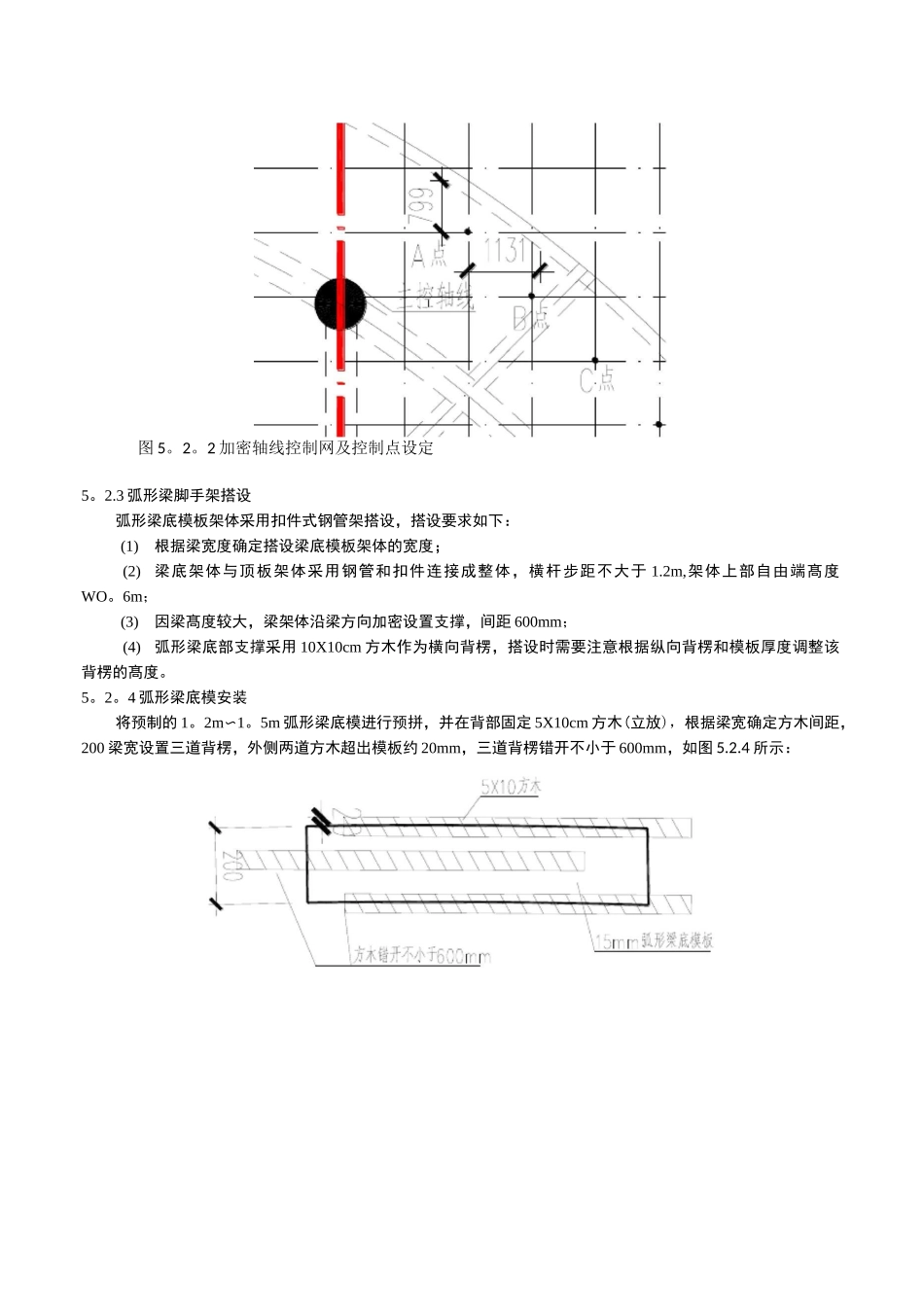

弧形外边混凝土梁施工工法完成单位名称:中铁建设集团有限公司主要完成人:李胜兵田硕云贺晨龙1 前言随着社会经济的高速发展,为满足人们对于个性与美感的追求,近些年来在建筑设计中,越来越频繁的出现弧形梁构件。弧形梁在给建筑带来个性与美感的同时,却给建筑施工带来了更多的挑战:弧形梁在模板加工、安装,支撑体系搭设,钢筋加工、安装中相较直线、折线梁难度均较大。百度科技园(一期)工程地上结构建筑平面设计呈英文字母“C”字型,地上七层。结构宽度 30.6m,“C”型结构外边缘弧半径 R=17.5m、16。1m,梁截面 200X1100mm。在百度科技园(一期)工程中,项目部采用扣件式钢管脚手架搭设弧形梁支撑体系;弧形梁通过采用模板预加工和网格定点测量放线控制偏差,形成了现浇弧形外边混凝土梁施工工法,顺利完成了现浇弧形梁施工任务,取得了良好的社会效益.2。工法特点2.1 采用扣件式钢管脚手架作为弧形梁模板支撑体系,同时将模板支撑架与周围结构支撑架体相连,使架体连为整体,满足模板支撑体系稳定性要求。2。2 采用弧形模板加工、安装技术,达到了弧形梁曲线成型效果。2。3 采用网格定点放线技术,保证弧形梁成型曲线满足设计要求。3。适用范围弧半径较大、弧长较长情况下的现浇混凝土弧形梁施工。4。工艺原理弧形梁模板安装过程中,利用 CAD 绘图软件布设网格测量控制网,将控制网投射在结构上后形成控制点,利用控制点来测量、定位弧形梁模板的安装精度。采用预制弧形梁底模板的方法,利用网格控制点在安装过程中的实时调整弧形梁底模板的位置、两侧模板的垂直度,使模板安装的质量满足结构外观质量的要求。5。施工工艺流程及操作要点5。1 施工工艺流程弧形梁周边顶弧形梁内侧模板安施工准备>VJ广、测量放线VV梁底模板制作弧形梁脚手架搭设>弧形梁底模安装、弧形梁周边顶板模板安装弧形梁钢筋绑扎5.2 操作要点5。2.1 施工准备针对外边弧形梁施工操作面较小、梁宽度较小的特点,弧形梁底模板和与之相连的顶板模板,采用在地面上按 1:1 比例进行放样、裁割,并进行编号,模板采用 15mm 木胶板。为保证梁底方木安装方便,弧形梁模板弧长控制在 1。2m〜1.5m 左右为宜。5。2.2 测量放线准备工作:利用 CAD 制图软件,选定纵、横向轴线各一条,将纵横向轴网加密为 1mX1m 方格网,并测量出梁外边与方格网最近焦点的距离,逐一标识后将该点作为测量控制点和后期校正控制点,如图 5。2.2 所示。现场放线:在顶板混凝土浇筑完...
