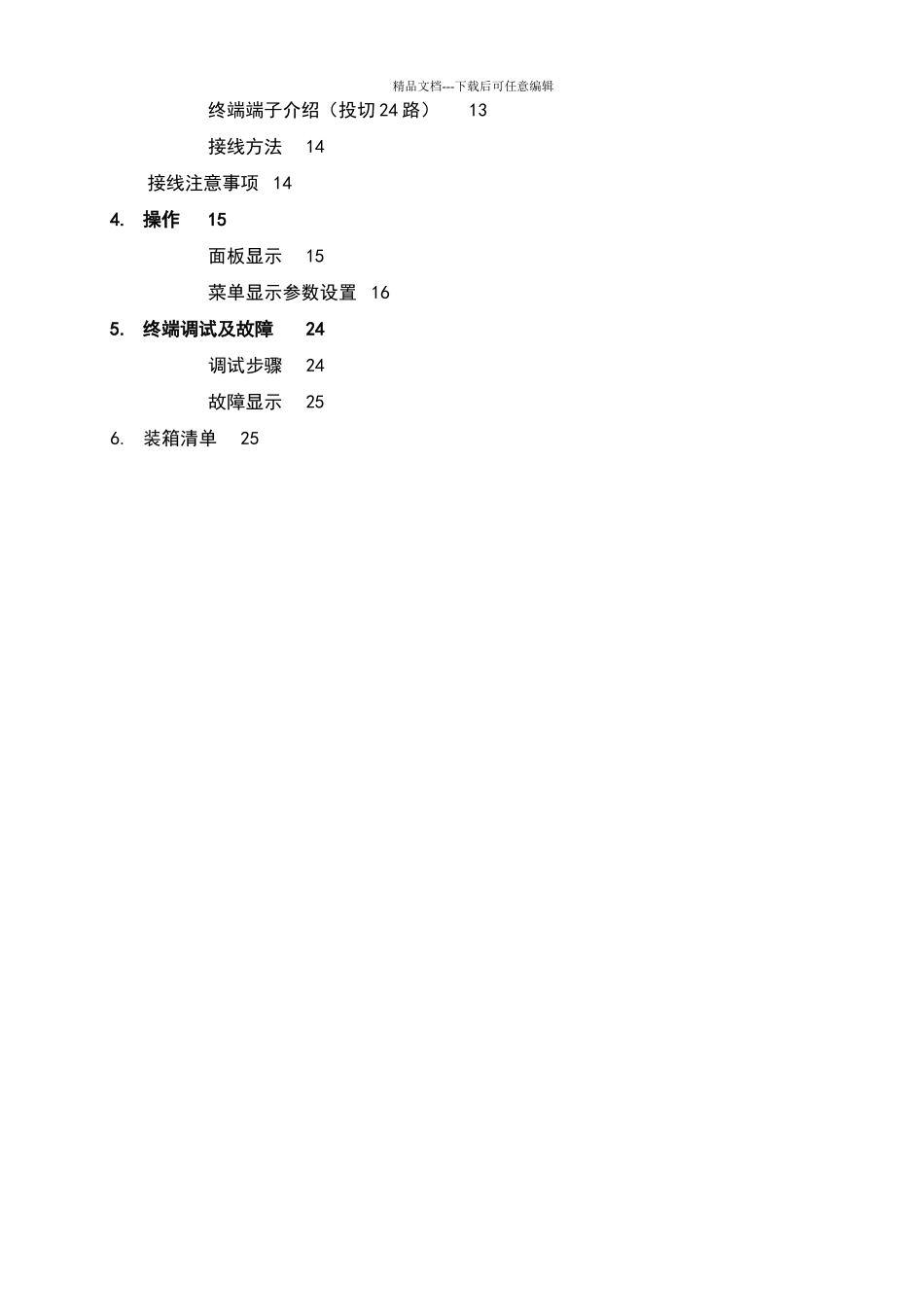

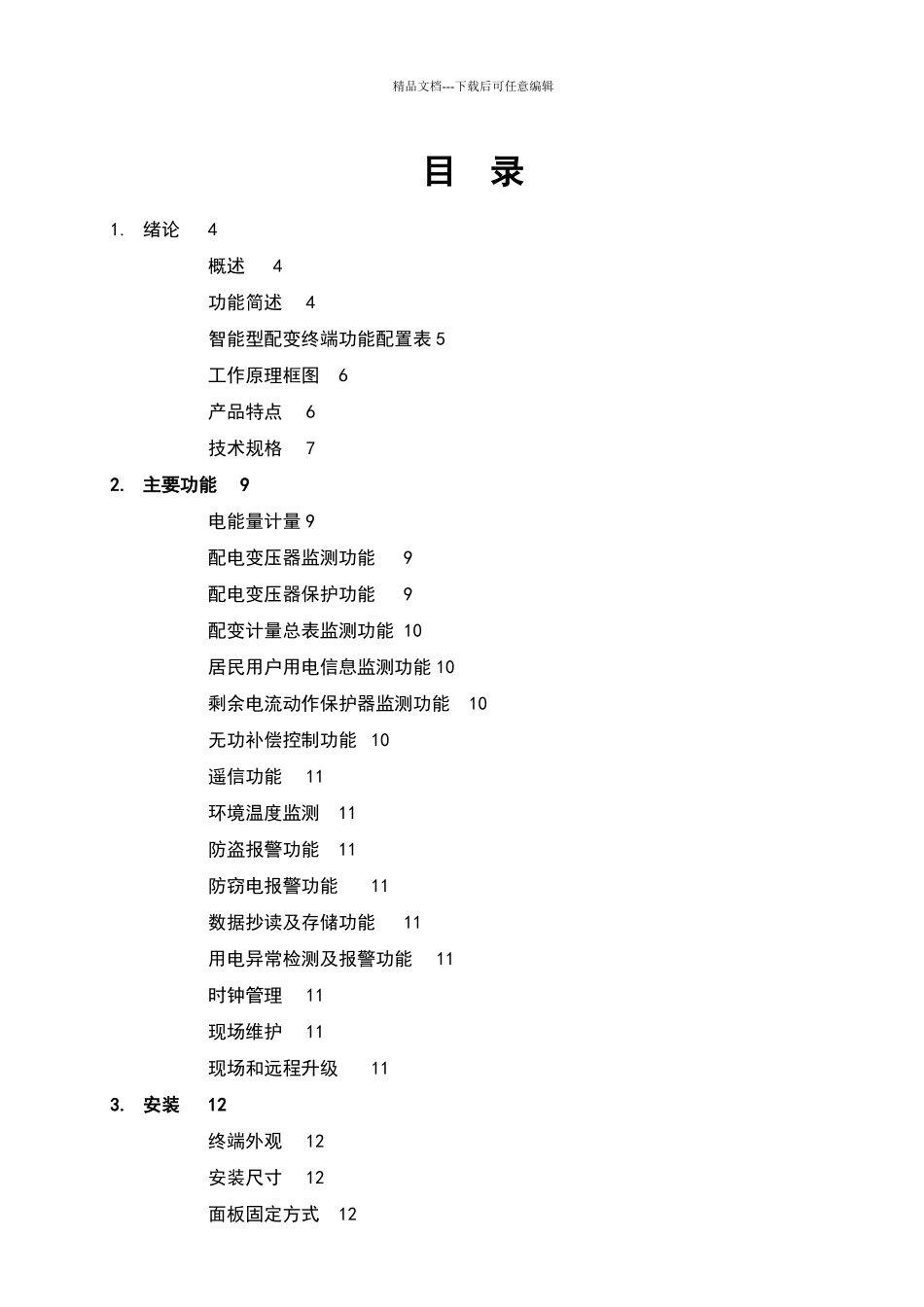

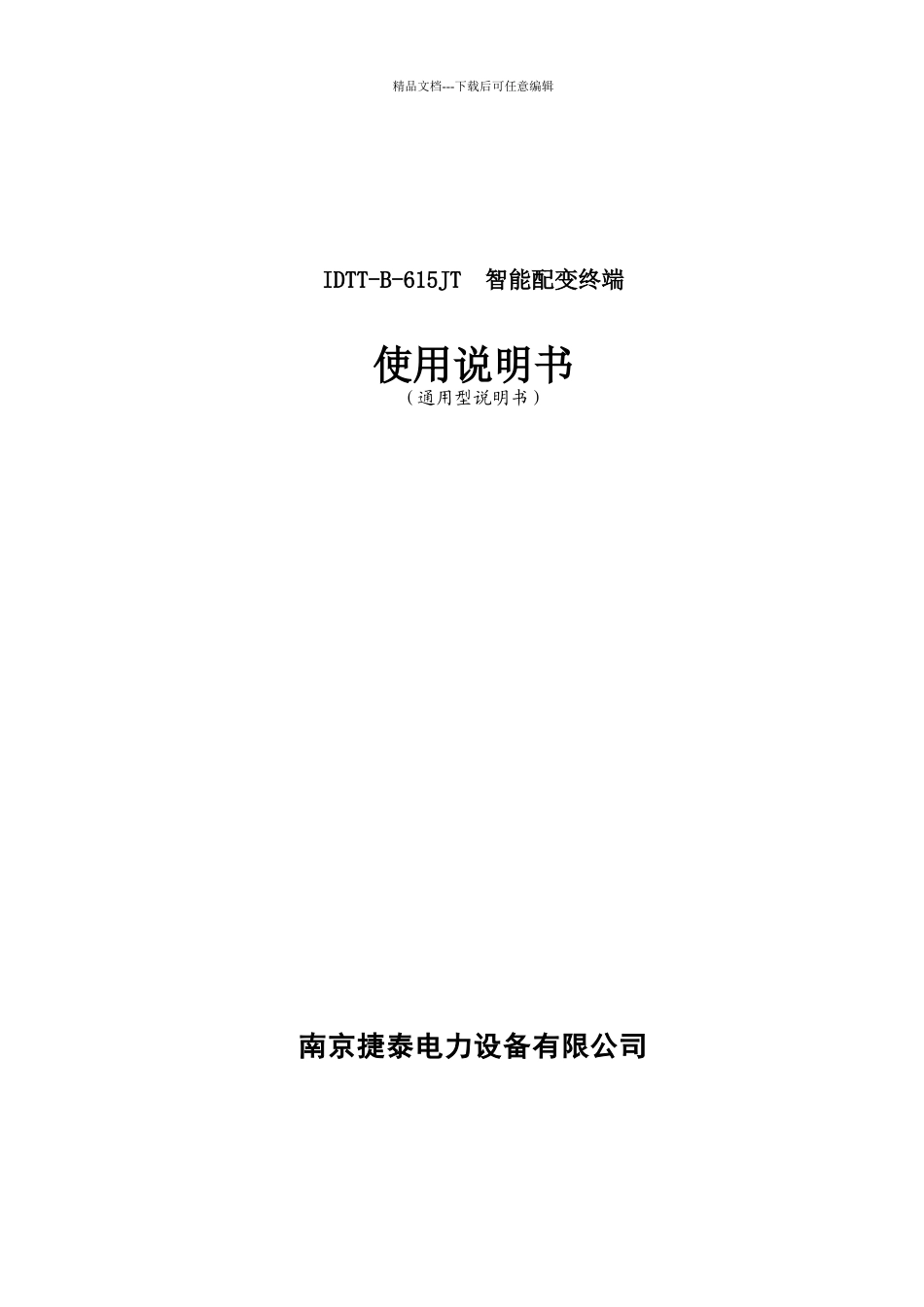

精品文档---下载后可任意编辑IDTT-B-615JT 智能配变终端使用说明书（通用型说明书）南京捷泰电力设备有限公司精品文档---下载后可任意编辑目 录1. 绪论4概述4功能简述4智能型配变终端功能配置表 5工作原理框图6产品特点6技术规格72. 主要功能9电能量计量 9配电变压器监测功能9配电变压器保护功能9配变计量总表监测功能 10居民用户用电信息监测功能 10剩余电流动作保护器监测功能10无功补偿控制功能 10遥信功能11环境温度监测11防盗报警功能11防窃电报警功能11数据抄读及存储功能11用电异常检测及报警功能11时钟管理11现场维护11现场和远程升级113. 安装12终端外观12安装尺寸12面板固定方式12精品文档---下载后可任意编辑终端端子介绍（投切 24 路）13接线方法14接线注意事项 144. 操作15面板显示15菜单显示参数设置 165. 终端调试及故障24调试步骤24故障显示256. 装箱清单25精品文档---下载后可任意编辑1. 绪 论1.1 概述IDTT-B-615JT智能配变终端是我公司根据国家电网公司Q/GDW 614-2024 《农网智能型低压配电箱功能法律法律规范和技术条件》和Q/GDW 615-2024 《农网智能配变终端法律法律规范和技术条件》的标准研发设计出的。主要用于农网智能型低压配电箱内，终端采纳GPRS/CDMA 数据通讯方式，以公共的GSM 移动通信网络为载体，辅助以现场RS485 总线、红外线等通讯方式，将农网配电箱内的断路器、剩余电流漏电动作断路器、无功补偿投切状态、配电变压器工况、计量电能表等为主要控制管理对象，对相关的用电信息进行监测，实现供用电监测、控制和管理，具有远程抄表、用电异常信息报警、负荷管理与控制等多种功能。该终端是电力企业实现配电变压器工况监测和用电管理现代化的首选设备，也是实现需求侧管理的一个重要手段。终端软件采纳先进嵌入式操作系统开发，硬件采纳32位内核CPU ，8Mbit 静态SRAM和256Mbit NandFLASH 大容量数据存储器；通信信道采纳高速全双工的工业级GPRS/CDMA 模块；终端内置TCP/IP协议，支持各种有无线网络通信方式，支持网络在线升级。1.2 功能简述（1 ）配电变压器监测：电压、电流、电压合格率、谐波、闪变、瞬间过电压等（2 ）配电变压器保护：欠压、过压、过负荷、过热保护（3 ）用户用电信息监测：用户电表数据（4 ）配变计量总表监测：台区电表数据及运行状况（5 ）剩余电流动作断路器监测：剩余电流值监测，剩余电流状态（6 ）状态监测：油温、瓦斯浓度、进出线开关、电容...
