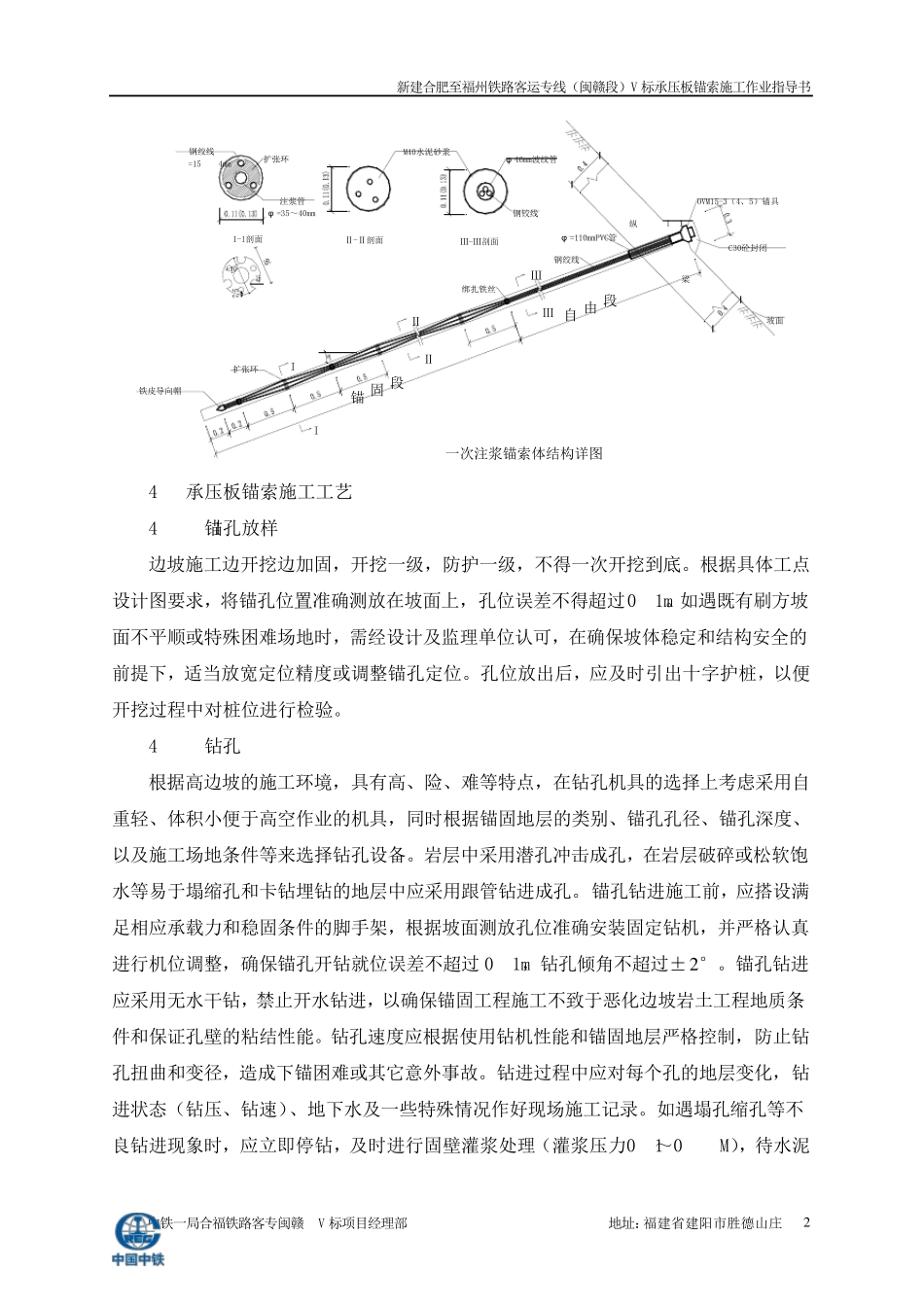

承压板锚索施工作业指导书_第2页
2/8
承压板锚索施工作业指导书_第3页
3/8
新建合肥至福州铁路客运专线(闽赣段)V标承压板锚索施工作业指导书 中铁一局合福铁路客专闽赣V标项目经理部 地址:福建省建阳市胜德山庄 1 承压板锚索施工作业指导书 一、编制目的 明确承压板锚索施工作业的工艺流程、操作要点和相应的工艺标准,指导、规范承压板锚索作业施工。 二、编制依据 ⑴《高速铁路路基工程施工质量验收暂行标准》TB10751-2010 J1147—2011 ⑵《高速铁路路基工程施工技术指南》铁建设(2010)241号 ⑶《铁路路基施工规范》TB 10202-2002 J161-2002 ⑷《铁路路基工程施工安全技术规程》TB10302-2009 J945-2009 ⑸ 新建合肥至福州段铁路客运专线双线路基工点设计图及参考图 三、适用范围 适用于合肥至福州段铁路客运专线V标项目部承压板锚索施工。 四、施工工艺 4.1 承压板锚索施工工艺流程图 养 护 强度达到 70% 搭设脚手架 锚 孔 放 样 钻 孔 清 孔 锚 索 安 装 锚 索 制 作 注 浆 承压板施工 锚 索 张 拉 补张拉及锁定注浆 锚 头 封 闭 新 建 合 肥 至 福 州 铁 路 客 运 专 线 ( 闽 赣 段 ) V 标 承 压 板 锚 索 施 工 作 业 指 导 书 中 铁 一 局 合 福 铁 路 客 专 闽 赣V 标 项 目 经 理 部 地 址 :福 建 省 建 阳 市 胜 德 山 庄 2 d=15.24mm钢 绞 线φ 46mm波 纹 管Ⅱ -Ⅱ 剖 面钢 铰 线Ⅲ -Ⅲ 剖 面M40水 泥 砂 浆扩 张 环注 浆 管φ =35~ 40mmI-I剖 面C30砼 封 闭1:1纵OVM15-3( 4、 5) 锚 具梁坡 面绑 扎 铁 丝ⅡⅡ钢 绞 线锚 固 段一 次 注 浆 锚 索 体 结 构 详 图IⅢ铁 皮 导 向 帽扩 张 环I自 由 段φ =110mmPVC管Ⅲ10 4.2 承 压 板 锚 索 施 工 工 艺 4.2.1 锚 孔 放 样 边 坡 施 工 边 开 挖 边 加 固 , 开 挖 一 级 , 防 护 一 级 , 不 得 一 次 开 挖 到 底 。 根 据 具 体 工 点设 计 图 要 求 , 将 锚 孔 位 置 准 确 测 放 在 坡 面 上 , 孔 位 误 差 不 得 超 过 0.1m。 如 遇既有刷方坡面 不 平顺或特殊困难场地 时, 需经 设 计 及监理 单位 认可, 在 确 保坡 体 稳定和结 构 安全的前提下, 适当放 宽定位 精度或调整锚 孔 定位 。 孔 位 放 出后, 应及时引出十字护 桩, 以便开...
