技术交底(垂片吊顶)

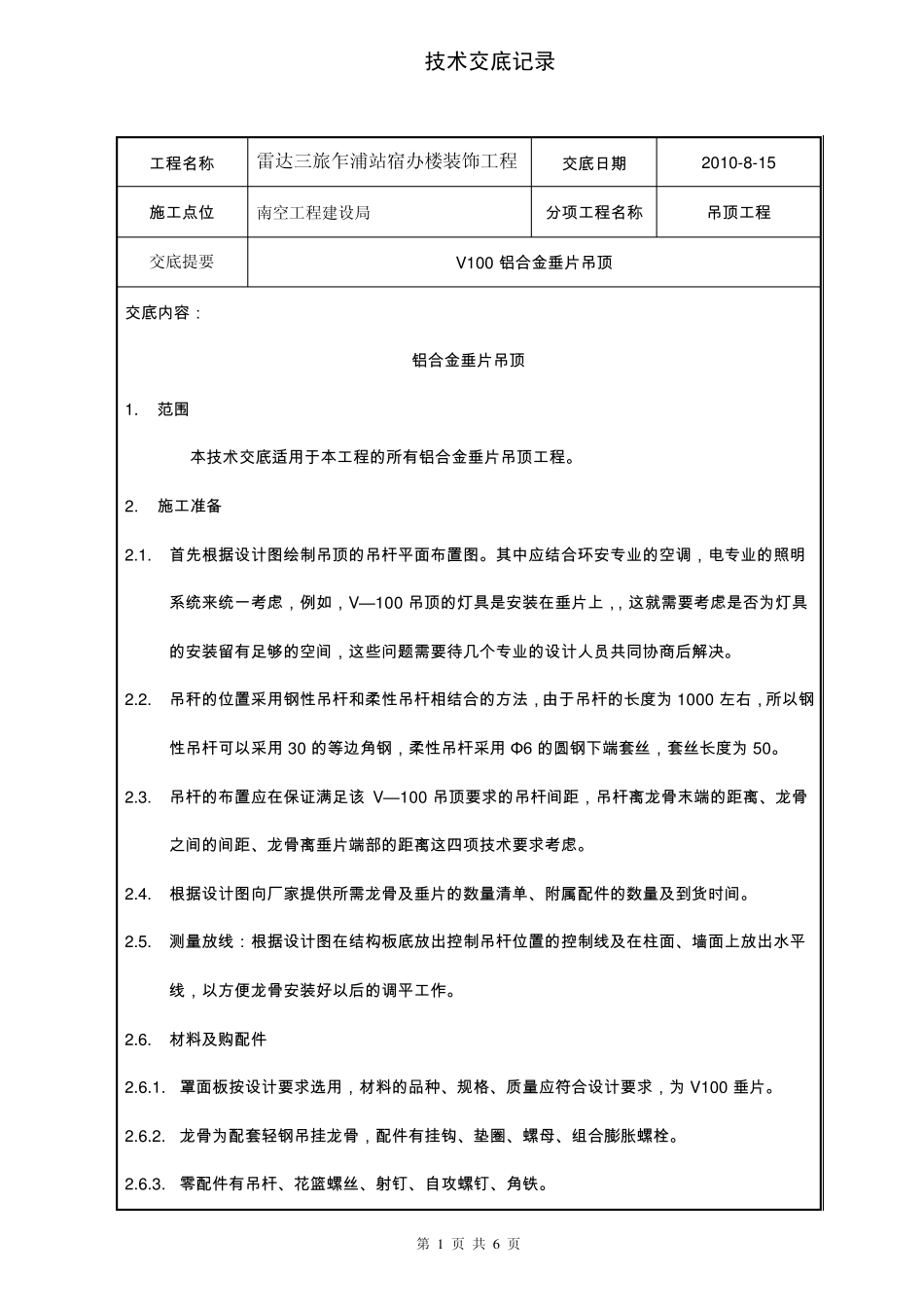

技术交底(垂片吊顶)_第1页
1/6

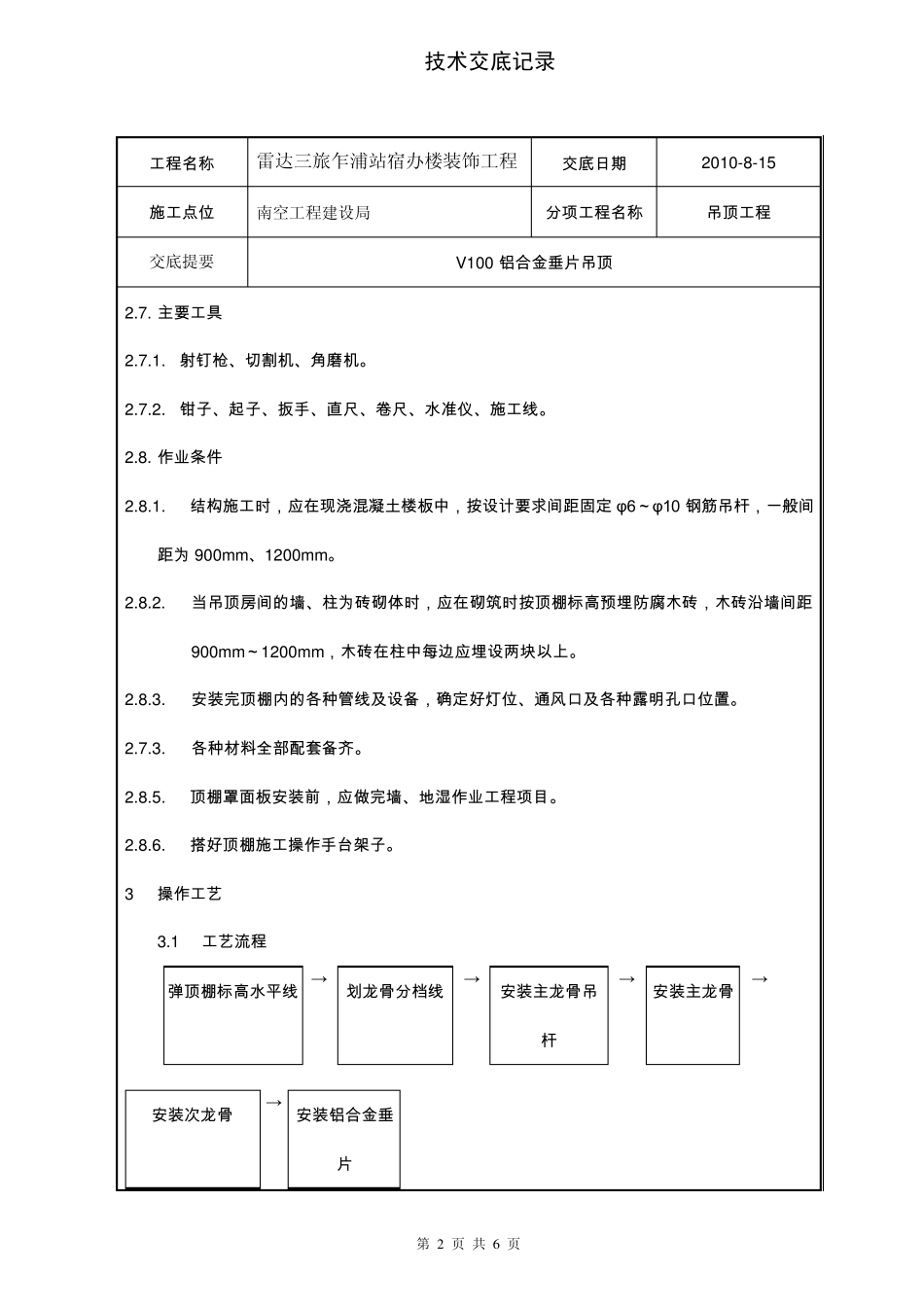

技术交底(垂片吊顶)_第2页
2/6

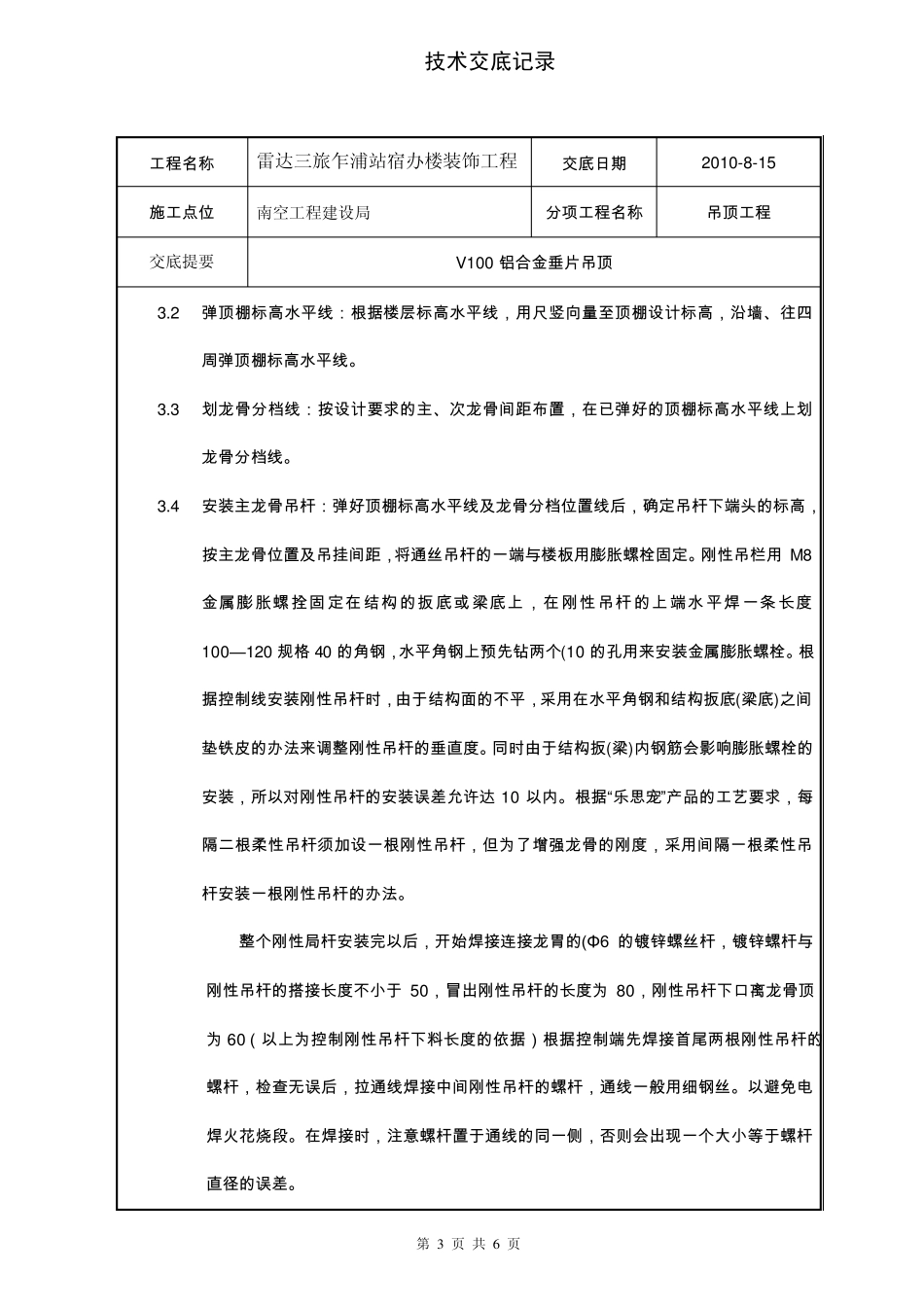

技术交底(垂片吊顶)_第3页
3/6
技术交底记录 TJ23 第 1 页 共 6 页 工程名称 雷达三旅乍浦站宿办楼装饰工程 交底日期 2010-8-15 施工点位 南空工程建设局 分项工程名称 吊顶工程 交底提要 V100 铝合金垂片吊顶 交底内容: 铝合金垂片吊顶 1. 范围 本技术交底适用于本工程的所有铝合金垂片吊顶工程。 2. 施工准备 2.1. 首先根据设计图绘制吊顶的吊杆平面布置图。其中应结合环安专业的空调,电专业的照明系统来统一考虑,例如,V—100 吊顶的灯具是安装在垂片上,,这就需要考虑是否为灯具的安装留有足够的空间,这些问题需要待几个专业的设计人员共同协商后解决。 2.2. 吊秆的位置采用钢性吊杆和柔性吊杆相结合的方法,由于吊杆的长度为 1000 左右,所以钢性吊杆可以采用 30 的等边角钢,柔性吊杆采用 Φ6 的圆钢下端套丝,套丝长度为 50。 2.3. 吊杆的布置应在保 证 满 足该 V—100 吊顶要求 的吊杆间距 ,吊杆离 龙 骨 末 端的距 离 、龙 骨之间的间距 、龙 骨 离 垂片端部的距 离 这四项技术要求 考虑。 2.4. 根据设计图向厂家提供所需龙 骨 及垂片的数量清单、附属配件的数量及到货时间。 2.5. 测量放线:根据设计图在结构板底放出控制吊杆位置的控制线及在柱面、墙面上放出水平线,以方便龙 骨 安装好以后的调平工作。 2.6. 材料及购配件 2.6.1. 罩面板按设计要求 选用,材料的品种、规格、质量应符合设计要求 ,为 V100 垂片。 2.6.2. 龙 骨 为配套轻钢吊挂龙 骨 ,配件有挂钩、垫圈、螺母、组合膨胀螺栓。 2.6.3. 零配件有吊杆、花篮螺丝、射钉、自攻螺钉、角铁。 技术交底记录 TJ23 第 2 页 共 6 页 工 程 名 称 雷达三旅乍浦站宿办楼装饰工程 交 底 日 期 2010-8-15 施 工 点 位 南空工程建设局 分 项 工 程 名 称 吊 顶 工 程 交底提要 V100 铝 合 金 垂 片 吊 顶 2.7. 主 要 工 具 2.7.1. 射 钉 枪 、切割机、角磨机。 2.7.2. 钳子、起子、扳手、直尺、卷尺、水准仪、施 工 线。 2.8. 作业条件 2.8.1. 结构施 工 时,应在现浇混凝土楼板中,按设计要 求间距固定 φ6~φ10 钢筋吊 杆,一般间距为 900m m、1200m m。 2.8.2. 当吊 顶 房间的墙、柱为砖砌体时,应在砌筑时按顶 棚标高预埋防腐木砖,木砖沿墙间距900m m~1200m m,木砖在柱中每边应埋设两块以上。 2.8.3. 安装完顶 棚内的各种管线...
