技术交底A型铸铁管管道安装

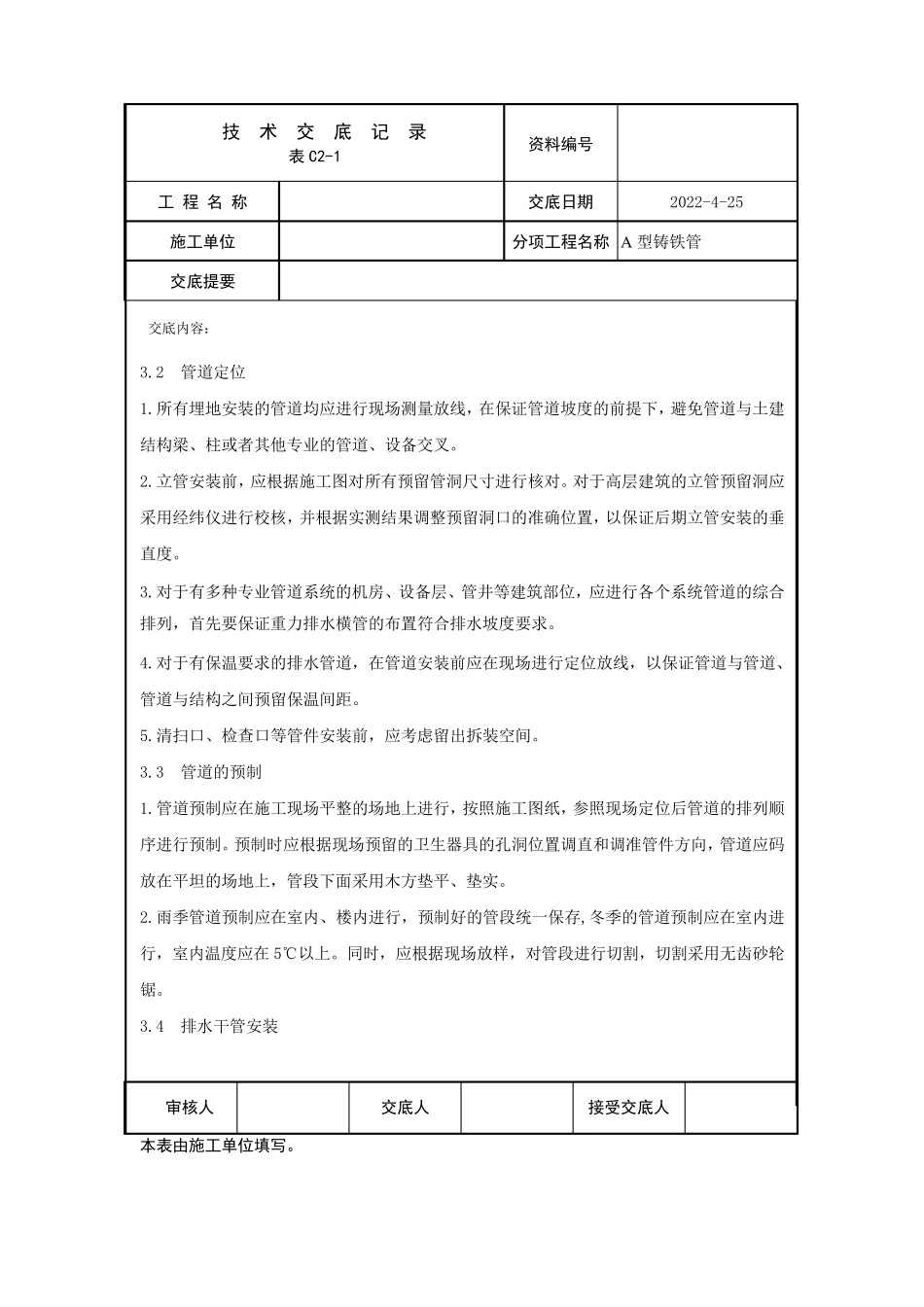

技 术 交 底 记 录 表C2-1 资料编号 工 程 名 称 交底日期 2022-4-25 施工单位 分项工程名称 A 型铸铁管 交底提要 交底内容： 审核人 交底人 接受交底人 本表由施工单位填写。 一、 施工准备 (一)技术准备：熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 (二)材料准备：A 型柔性铸铁管及配套的各种管件、连接件应符合设计规定，产品应有材质检验证明及产品出厂合格证，各种规格的机制直管长度应一致，管壁厚度均匀，内外壁光滑，不能有锈蚀、凹陷、扭曲等弊病。承口和插口造型规矩，管壁上不能有砂眼、裂纹、飞刺和疙瘩，防锈漆、沥青漆色泽均匀一致。 （三）机具准备：套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等 二、工艺流程 三、操作工艺 3.1 安装准备 1.根据设计图纸及设计交底记录 ，汇 总 土 建 和专业图纸检查 核 对 各系 统 管路 的标 高 及预 留 洞尺寸 正 确 无 遗 漏 。 2.向 施工队 伍 进 行 排 水系 统 施工的技术、质量 、安全交底，明确 各方 面 的技术、质量 要 求 及安全注 意 事 项 。 3.管道 加 工制作的机具、工具、各种卫 生 器具样 品及其他材料准备齐 备。 安装准备 管道 预 制 污 水干 管安装 污 水立 管安装 污 水支 管安装 灌 水试 验 通 水试 验 通 球 试 验 技 术 交 底 记 录 表C2-1 资料编号 工 程 名 称 交底日期 2022-4-25 施工单位 分项工程名称 A 型 铸 铁 管 交底提要 交 底 内 容 ： 审核人 交底人 接受交底人 本表由施工单位填写。 3.2 管 道 定 位 1.所 有 埋 地 安 装 的 管 道 均 应 进 行 现 场 测 量 放 线 ， 在 保 证 管 道 坡 度 的 前 提 下 ， 避 免 管 道 与 土 建结 构 梁 、 柱 或 者 其 他 专 业 的 管 道 、 设 备 交 叉 。 2.立 管 安 装 前 ， 应 根 据 施 工 图 对 所 有 预 留 管 洞 尺 寸 进 行 核 对 。 对 于 高 层 建 筑 的 立 管 预 留 洞 应采 用 经 纬 仪 进 行 校 核 ， 并 根 据 实 测 结 果 调 整 预 留 洞 口 的 准 确 位 置 ， 以 保 证 后 期 立 管 安 装 ...
