技术总结报告和试制任务书

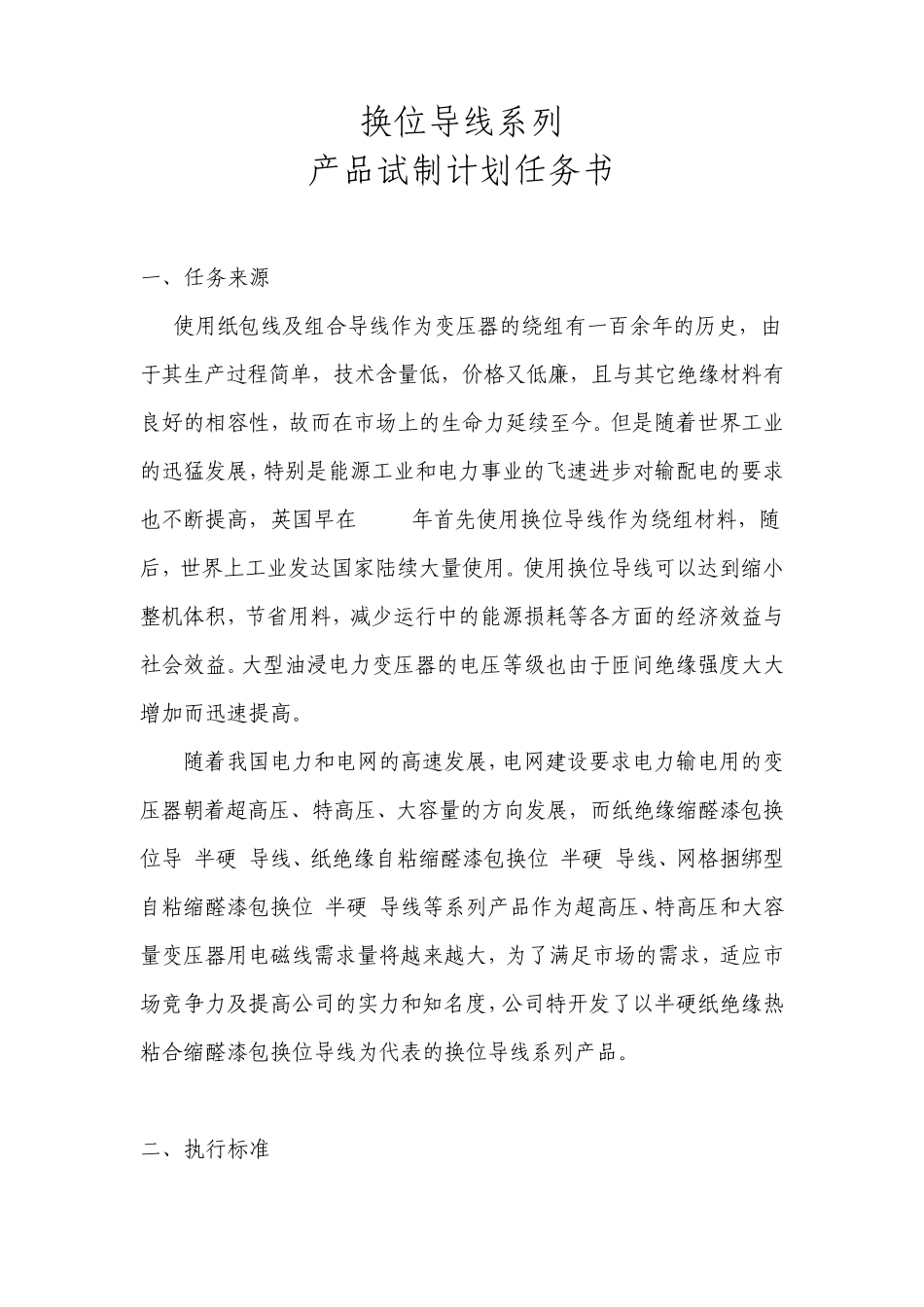

技术总结报告和试制任务书_第1页
1/26
技术总结报告和试制任务书_第2页
2/26
技术总结报告和试制任务书_第3页
3/26
换位导线系列 产品试制计划任务书 一、任务来源 使用纸包线及组合导线作为变压器的绕组有一百余年的历史,由于其生产过程简单,技术含量低,价格又低廉,且与其它绝缘材料有良好的相容性,故而在市场上的生命力延续至今。但是随着世界工业的迅猛发展,特别是能源工业和电力事业的飞速进步对输配电的要求也不断提高,英国早在 1958年首先使用换位导线作为绕组材料,随后,世界上工业发达国家陆续大量使用。使用换位导线可以达到缩小整机体积,节省用料,减少运行中的能源损耗等各方面的经济效益与社会效益。大型油浸电力变压器的电压等级也由于匝间绝缘强度大大增加而迅速提高。 随着我国电力和电网的高速发展,电网建设要求电力输电用的变压器朝着超高压、特高压、大容量的方向发展,而纸绝缘缩醛漆包换位导(半硬)导线、纸绝缘自粘缩醛漆包换位(半硬)导线、网格捆绑型自粘缩醛漆包换位(半硬)导线等系列产品作为超高压、特高压和大容量变压器用电磁线需求量将越来越大,为了满足市场的需求,适应市场竞争力及提高公司的实力和知名度,公司特开发了以半硬纸绝缘热粘合缩醛漆包换位导线为代表的换位导线系列产品。 二、执行标准 1、JB/T6758-2007 《换位导线》 2、Q/OKYK009-2001 《半硬纸绝缘热粘合缩醛漆包换位导线》 3、GB/T7095-2008 《漆包扁绕组线》 4、GB/T6108-2003 《绕组线基本尺寸》 5、GB5584-85 《电工用铜、铝及其合金扁线》 6、TUN901237 《西门子公司换位导线供货技术条件》 7、1ZBA462001-1 《合肥ABB变压器有限公司换位导线材料规范》 8、Q/TTJ32.03.1-2004《特变电工变压器集团企业标准:换位导线》 三、技术关键和主要技术指标 半硬纸绝缘热粘合缩醛漆包换位导线等系列产品的主要技术参数: 1、单根导线尺寸生产范围:a边1.00~3.55 b边2.00~14.00, 所有应用于换位导线线芯的铜扁线尺寸必须符合GB/T7095-2008《漆包扁绕组线》和Q/OKYK009-2001《半硬纸绝缘热粘合缩醛漆包换位导线》要求。 2、所有应用于换位导线线芯的铜扁线表面光滑,无毛刺等任何影响产品质量的缺陷。 3、铜扁线电阻率≤0.017241Ω.mm2/m 4、换位导线用漆包线漆膜厚度符合GB/T7095-2008《漆包扁绕组线》要求,表面光滑、无毛刺、漆瘤等任何影响产品质量的缺陷。 5、自粘性漆包线的自粘性能(130℃,3h)应合格,≥5N/mm2。 6、换位导线用自粘性漆包线半硬值 C1 Rp0.2(100~180)N/mm2; C2 Rp0.2(181~220)N/mm2 C3 Rp0.2(...
