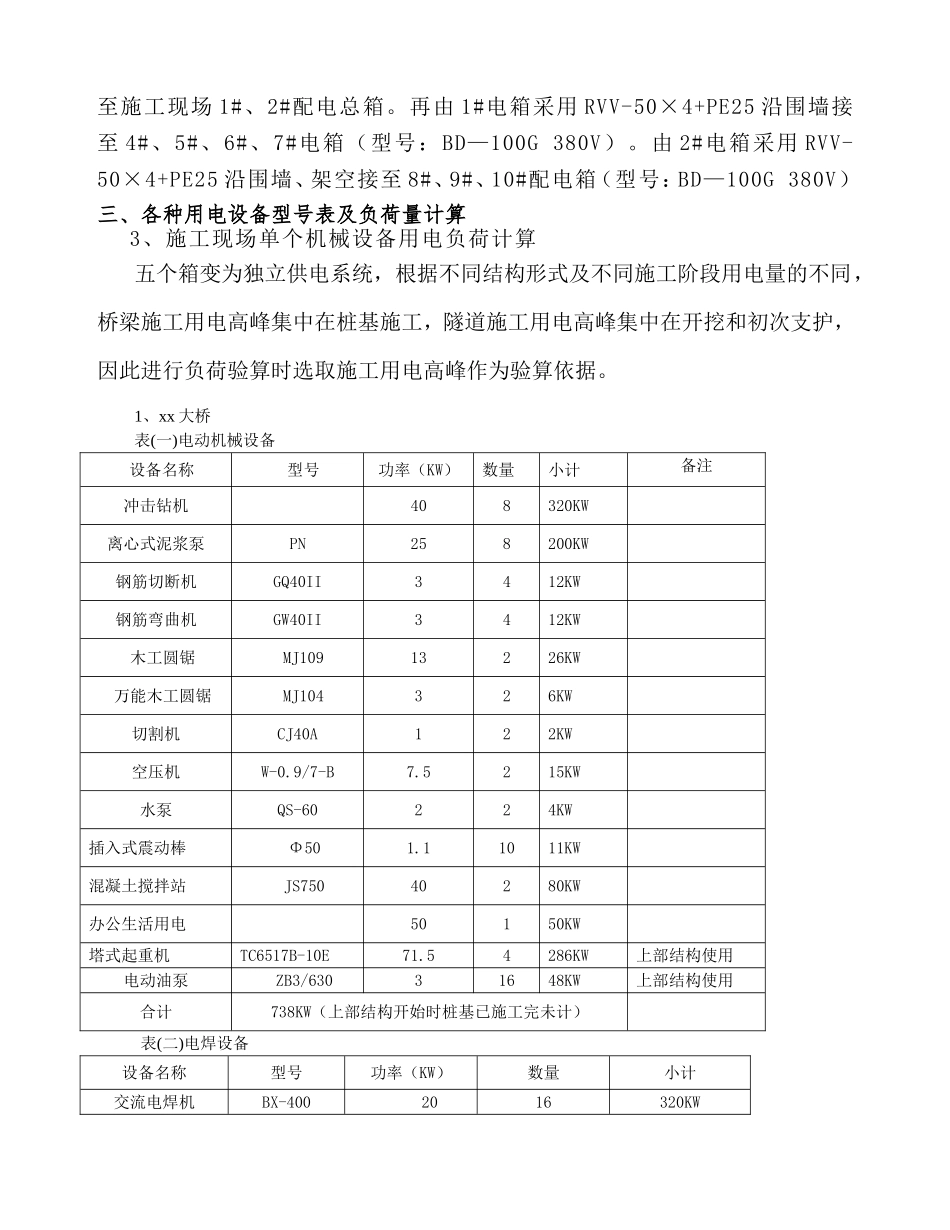

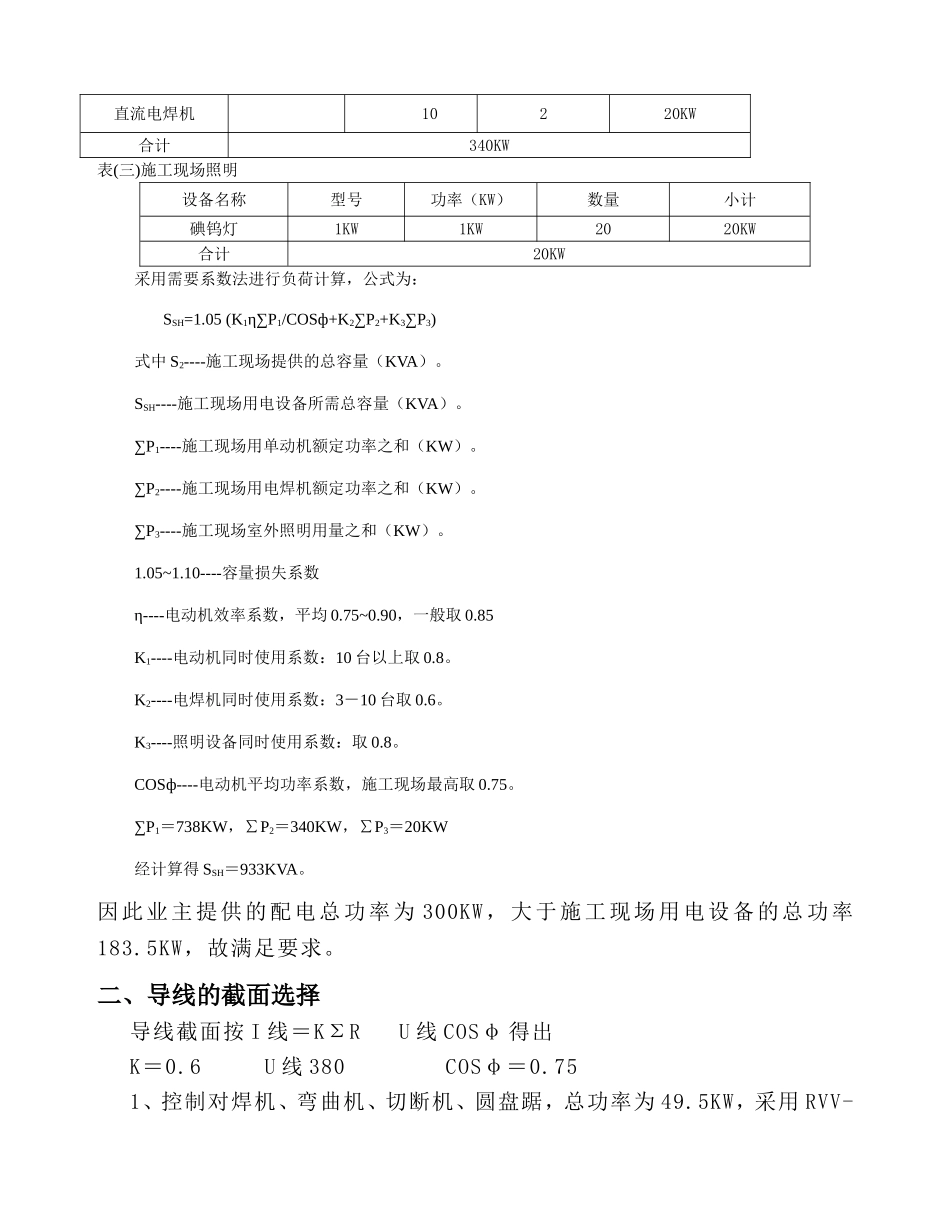

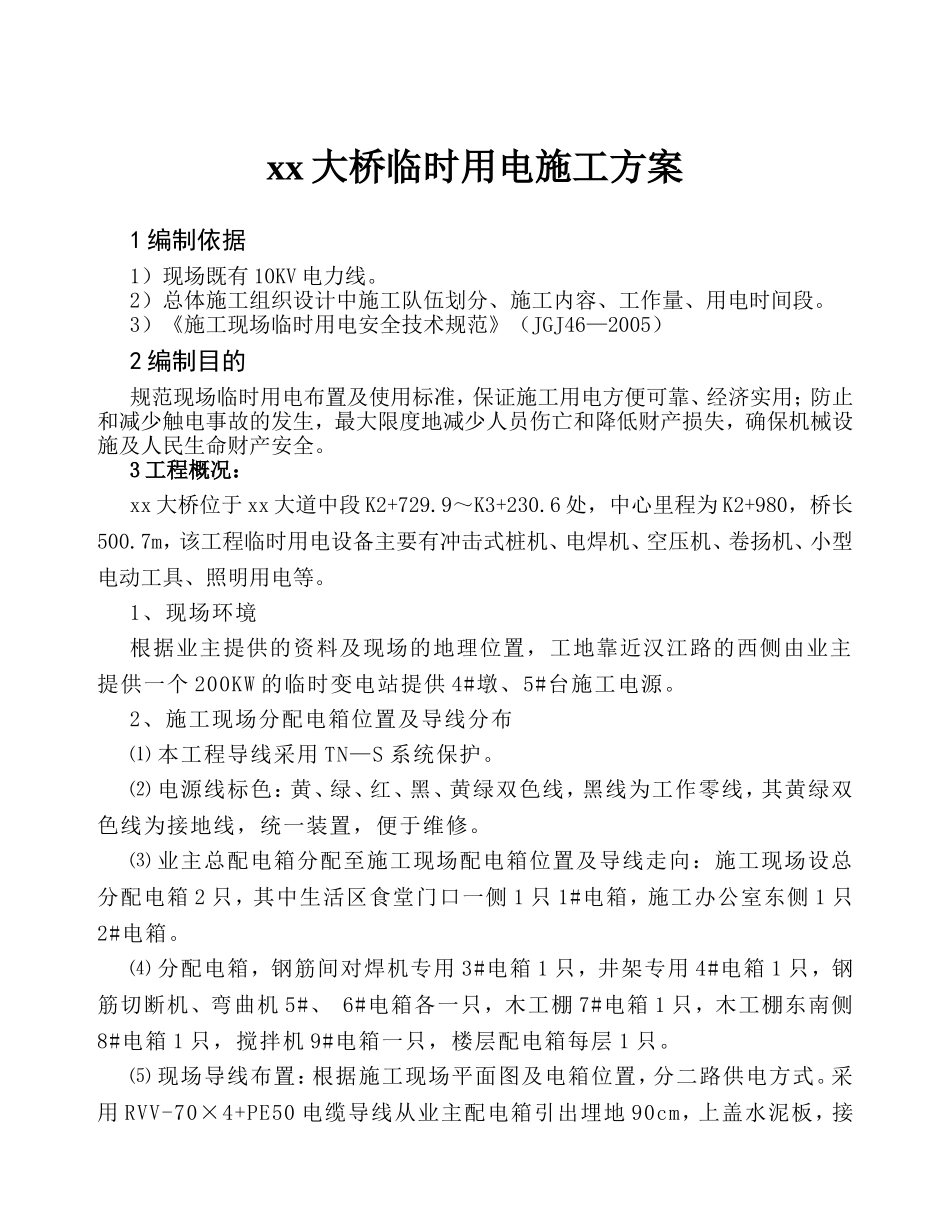

xx大桥临时用电施工方案1编制依据1）现场既有10KV电力线。2）总体施工组织设计中施工队伍划分、施工内容、工作量、用电时间段。3）《施工现场临时用电安全技术规范》（JGJ46—2005）2编制目的规范现场临时用电布置及使用标准，保证施工用电方便可靠、经济实用；防止和减少触电事故的发生，最大限度地减少人员伤亡和降低财产损失，确保机械设施及人民生命财产安全。3工程概况：xx大桥位于xx大道中段K2+729.9～K3+230.6处，中心里程为K2+980，桥长500.7m，该工程临时用电设备主要有冲击式桩机、电焊机、空压机、卷扬机、小型电动工具、照明用电等。1、现场环境根据业主提供的资料及现场的地理位置，工地靠近汉江路的西侧由业主提供一个200KW的临时变电站提供4#墩、5#台施工电源。2、施工现场分配电箱位置及导线分布⑴本工程导线采用TN—S系统保护。⑵电源线标色：黄、绿、红、黑、黄绿双色线，黑线为工作零线，其黄绿双色线为接地线，统一装置，便于维修。⑶业主总配电箱分配至施工现场配电箱位置及导线走向：施工现场设总分配电箱2只，其中生活区食堂门口一侧1只1#电箱，施工办公室东侧1只2#电箱。⑷分配电箱，钢筋间对焊机专用3#电箱1只，井架专用4#电箱1只，钢筋切断机、弯曲机5#、6#电箱各一只，木工棚7#电箱1只，木工棚东南侧8#电箱1只，搅拌机9#电箱一只，楼层配电箱每层1只。⑸现场导线布置：根据施工现场平面图及电箱位置，分二路供电方式。采用RVV-70×4+PE50电缆导线从业主配电箱引出埋地90cm，上盖水泥板，接至施工现场1#、2#配电总箱。再由1#电箱采用RVV-50×4+PE25沿围墙接至4#、5#、6#、7#电箱（型号：BD—100G380V）。由2#电箱采用RVV-50×4+PE25沿围墙、架空接至8#、9#、10#配电箱（型号：BD—100G380V）三、各种用电设备型号表及负荷量计算3、施工现场单个机械设备用电负荷计算五个箱变为独立供电系统，根据不同结构形式及不同施工阶段用电量的不同，桥梁施工用电高峰集中在桩基施工，隧道施工用电高峰集中在开挖和初次支护，因此进行负荷验算时选取施工用电高峰作为验算依据。1、xx大桥表(一)电动机械设备设备名称型号功率（KW）数量小计备注冲击钻机408320KW离心式泥浆泵PN258200KW钢筋切断机GQ40II3412KW钢筋弯曲机GW40II3412KW木工圆锯MJ10913226KW万能木工圆锯MJ104326KW切割机CJ40A122KW空压机W-0.9/7-B7.5215KW水泵QS-60224KW插入式震动棒Φ501.11011KW混凝土搅拌站JS75040280KW办公生活用电50150KW塔式起重机TC6517B-10E71.54286KW上部结构使用电动油泵ZB3/63031648KW上部结构使用合计738KW（上部结构开始时桩基已施工完未计）表(二)电焊设备设备名称型号功率（KW）数量小计交流电焊机BX-4002016320KW直流电焊机10220KW合计340KW表(三)施工现场照明设备名称型号功率（KW）数量小计碘钨灯1KW1KW2020KW合计20KW采用需要系数法进行负荷计算，公式为：SSH=1.05(K1η∑P1/COSф+K2∑P2+K3∑P3)式中S2----施工现场提供的总容量（KVA）。SSH----施工现场用电设备所需总容量（KVA）。∑P1----施工现场用单动机额定功率之和（KW）。∑P2----施工现场用电焊机额定功率之和（KW）。∑P3----施工现场室外照明用量之和（KW）。1.05~1.10----容量损失系数η----电动机效率系数，平均0.75~0.90，一般取0.85K1----电动机同时使用系数：10台以上取0.8。K2----电焊机同时使用系数：3－10台取0.6。K3----照明设备同时使用系数：取0.8。COSф----电动机平均功率系数，施工现场最高取0.75。∑P1＝738KW，∑P2＝340KW，∑P3＝20KW经计算得SSH＝933KVA。因此业主提供的配电总功率为300KW，大于施工现场用电设备的总功率183.5KW，故满足要求。二、导线的截面选择导线截面按I线＝KΣRU线COSφ得出K＝0.6U线380COSφ＝0.751、控制对焊机、弯曲机、切断机、圆盘踞，总功率为49.5KW，采用RVV-50×4＋PE35电缆。2、控制井架卷扬机，总功率为50KW，采用RVV-50×4＋PE35电缆。3、控制砂浆机、电焊机、振动机、生活用电，总功率为27.8KW，采用RVV-50×4＋PE35电缆。4、楼层用电导线yc16mm橡皮绝缘电缆。5、办公室、库房、生活用电导线yc25mm橡皮绝缘电缆。三、电气的类型、规格1、1#、2#总电...
