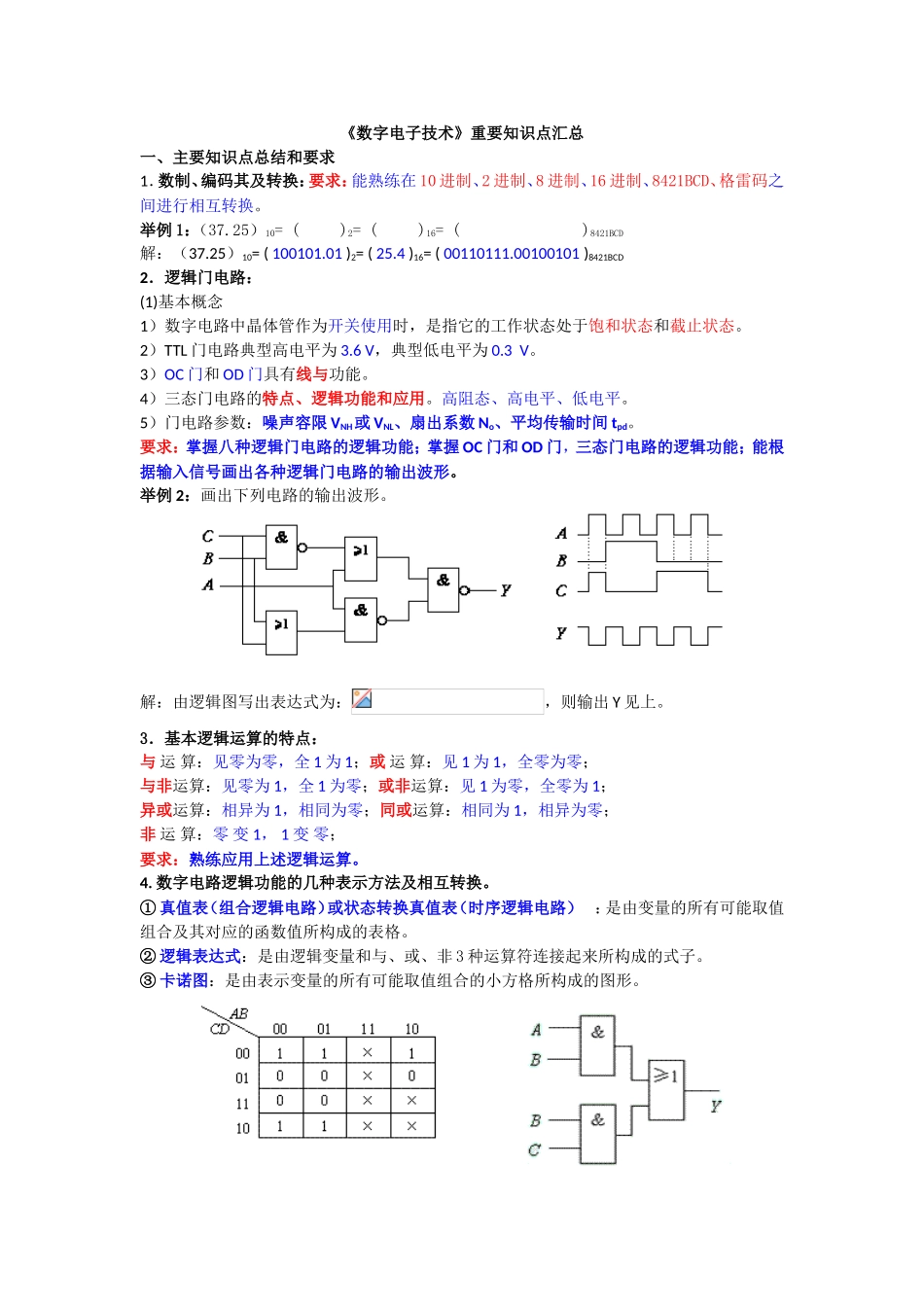

《数字电子技术》重要知识点汇总一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换
举例1:(37
25)10=()2=()16=()8421BCD解:(37
25)10=(100101
01)2=(25
4)16=(00110111
00100101)8421BCD2.逻辑门电路:(1)基本概念1)数字电路中晶体管作为开关使用时,是指它的工作状态处于饱和状态和截止状态
2)TTL门电路典型高电平为3
6V,典型低电平为0
3)OC门和OD门具有线与功能
4)三态门电路的特点、逻辑功能和应用
高阻态、高电平、低电平
5)门电路参数:噪声容限VNH或VNL、扇出系数No、平均传输时间tpd
要求:掌握八种逻辑门电路的逻辑功能;掌握OC门和OD门,三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形
举例2:画出下列电路的输出波形
解:由逻辑图写出表达式为:,则输出Y见上
3.基本逻辑运算的特点:与运算:见零为零,全1为1;或运算:见1为1,全零为零;与非运算:见零为1,全1为零;或非运算:见1为零,全零为1;异或运算:相异为1,相同为零;同或运算:相同为1,相异为零;非运算:零变1,1变零;要求:熟练应用上述逻辑运算
数字电路逻辑功能的几种表示方法及相互转换
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形

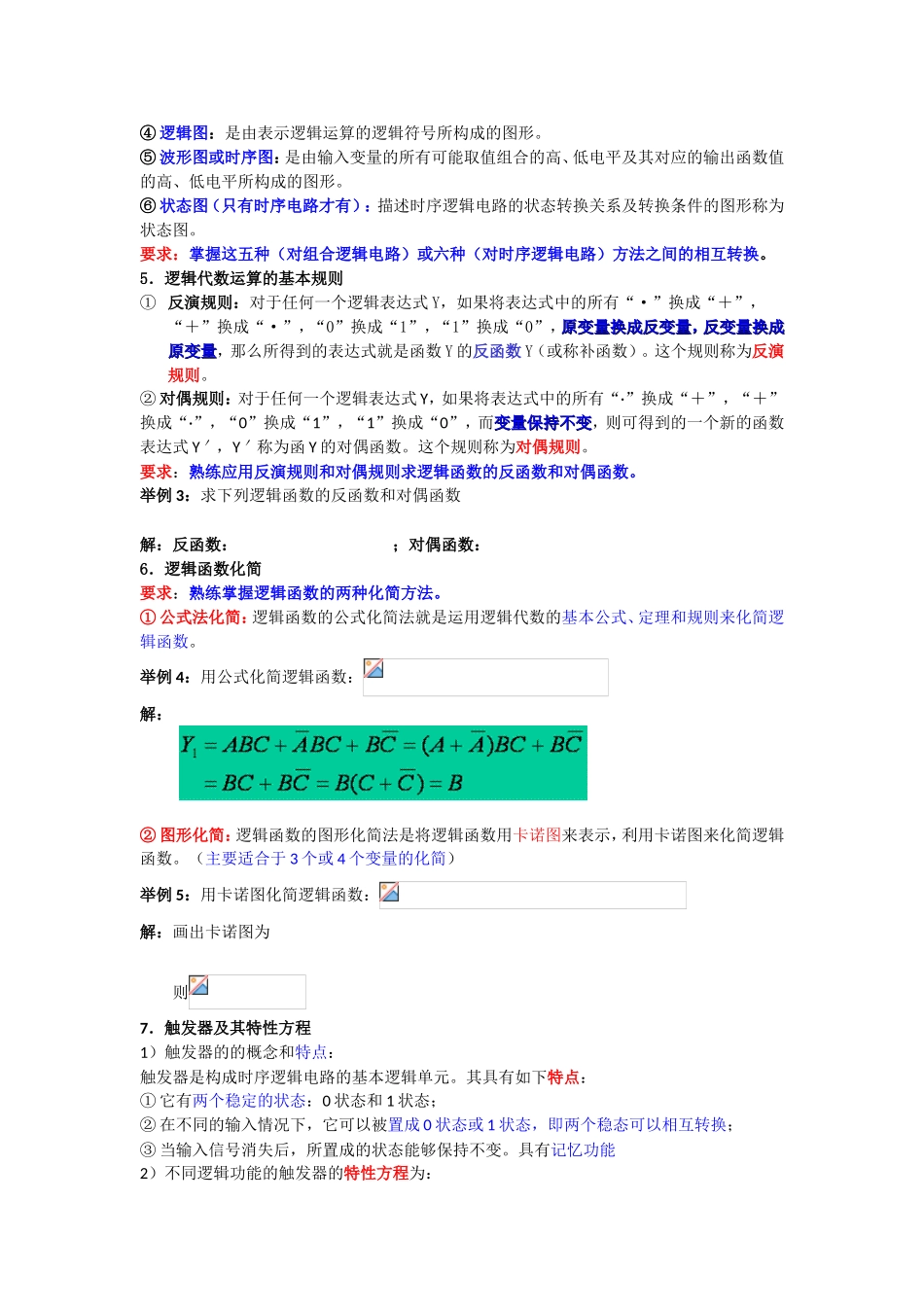

④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形
⑥状态图(只有时序
