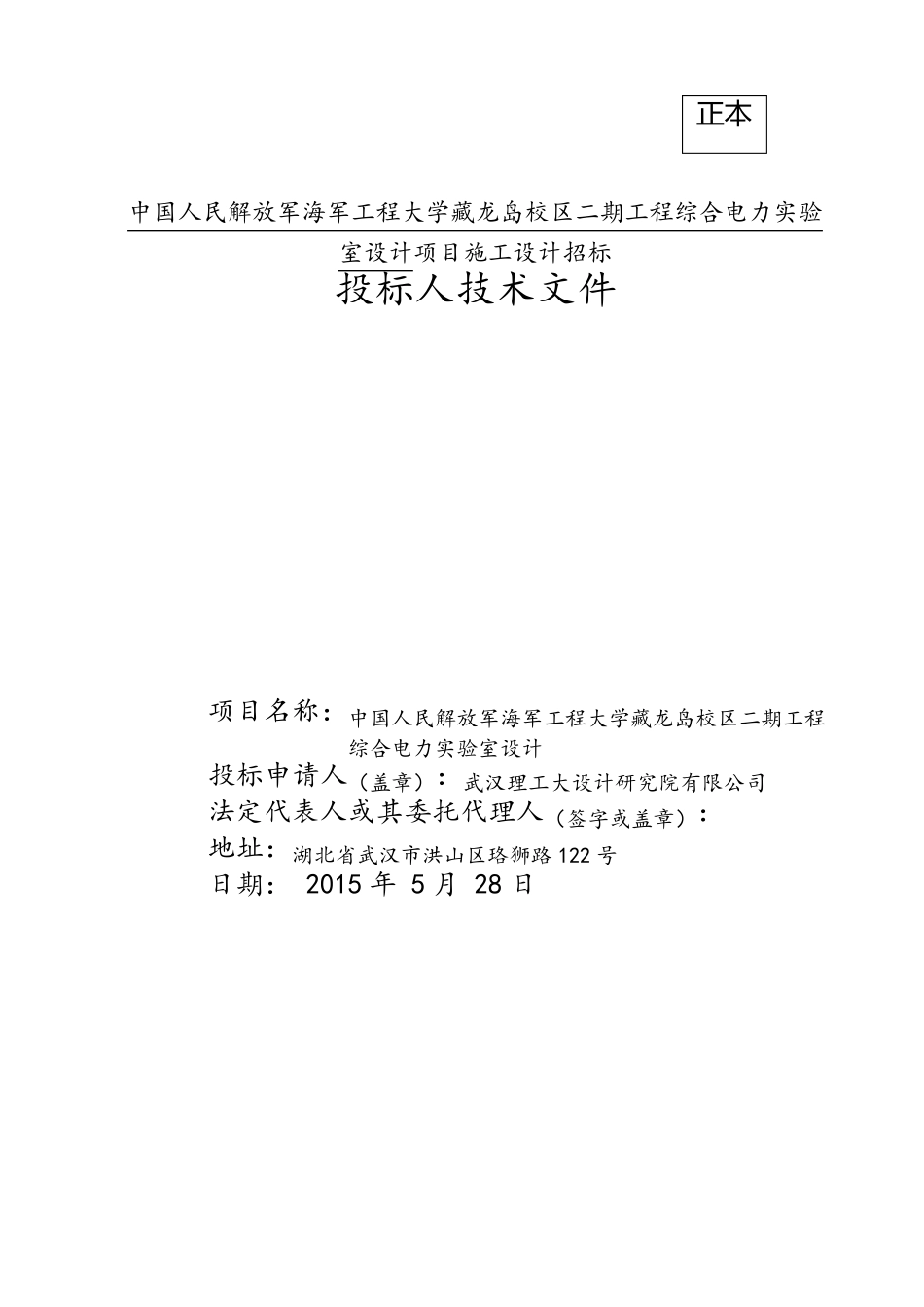

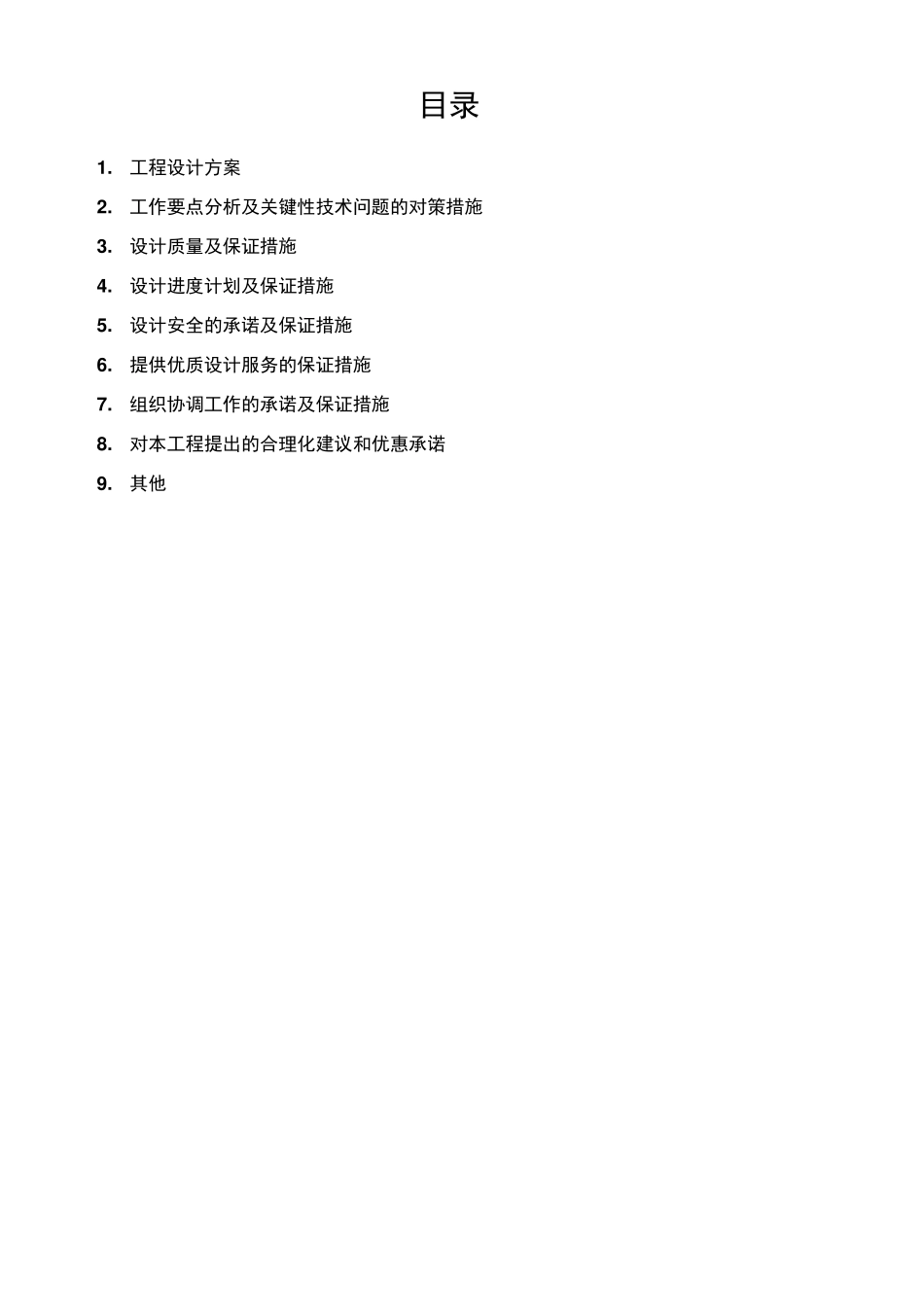

中国人民解放军海军工程大学藏龙岛校区二期工程综合电力实验室设计项目施工设计招标 投标人技术文件 项目名称：中国人民解放军海军工程大学藏龙岛校区二期工程综合电力实验室设计 投标申请人（盖章）：武汉理工大设计研究院有限公司 法定代表人或其委托代理人（签字或盖章）： 地址：湖北省武汉市洪山区珞狮路 122 号 日期： 2015 年 5 月 28 日 正 本 目录 1 . 工程设计方案 2 . 工作要点分析及关键性技术问题的对策措施 3 . 设计质量及保证措施 4 . 设计进度计划及保证措施 5 . 设计安全的承诺及保证措施 6 . 提供优质设计服务的保证措施 7 . 组织协调工作的承诺及保证措施 8 . 对本工程提出的合理化建议和优惠承诺 9 . 其他 1 1 、 工程设计方案 一、 工程概况： 中国人民解放军海军工程大学藏龙岛校区二期工程占地100亩，位于武汉市江夏区藏龙岛科技园内，背面为湖泊，其余三面为科研研发单位。 中国人民解放军海军工程大学藏龙岛校区二期工程占地 100 亩，其中研发办公楼长 76 米，宽约 18 米，前立面地上为 4 层，后立面地上为 5 层（基层为车库），设空调及电梯配套设备等。电力电子安装与实验厂房三跨共 63 米宽（每跨 21 米宽）、180 米长（含端部实验办公室，约 10 米*63米的二层小楼，单边走道）。每跨设置 1 部行吊，其中：中跨行吊起重 30吨，两边跨行吊起重均为 10 吨。地面承重为 500 ㎏/㎡.水、电、空压机房供气等配套设置。专用试验厂房及坑道（1）长 150 米、宽 21 米，设行吊50 吨：（2）厂房南端 20 米长为二层小楼，南端中间设一个 6 米宽、4.5米高大门，进门一楼两侧为 8 间房仓库，二楼为办公室和集控室：（3）厂房地面承重为 5000 ㎏/㎡（包括地坑）：（4）厂房北端中间靠墙内部设南北20 米长、14 米宽、4 米深地坑：（5）厂房北端墙外部中间设一长约 220米的坑道，坑道地面下深4 米：坑道第一段为 34 米、宽 14 米、内空宽 12米，第二段长 120 米、宽 5 米、内空宽 4 米：前两大段坑道沿长度方向交错设置与地面平的顶盖和高出地面 1 米的顶盖，平地顶盖长 8 米，高出地面的顶盖长 6 米，顶盖厚度暂按300mm 设计，单端交错长度为 0.5 米：坑道尾部长 70 米、宽 10 米，地下深4 米，地上高 4 米（即内空高 5 米），左右壁和顶盖的厚度均为 3 米，端部厚10 米，尾部顶端设一 5 吨移动吊...
