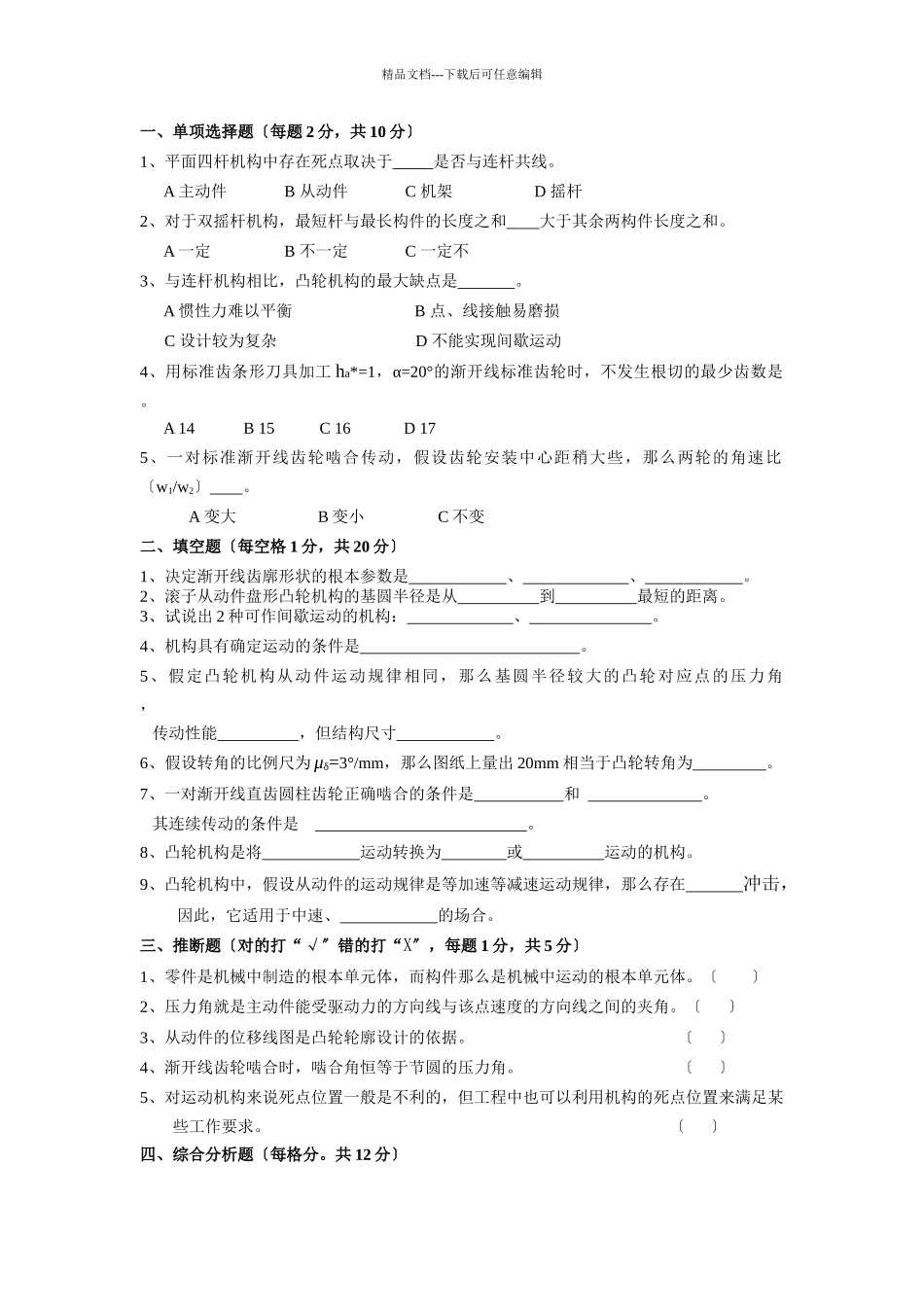

精品文档---下载后可任意编辑一、单项选择题〔每题 2 分，共 10 分〕1、平面四杆机构中存在死点取决于 是否与连杆共线。 A 主动件 B 从动件 C 机架 D 摇杆2、对于双摇杆机构，最短杆与最长构件的长度之和 大于其余两构件长度之和。 A 一定 B 不一定 C 一定不3、与连杆机构相比，凸轮机构的最大缺点是 。 A 惯性力难以平衡 B 点、线接触易磨损 C 设计较为复杂 D 不能实现间歇运动4、用标准齿条形刀具加工 ha*=1，α=20°的渐开线标准齿轮时，不发生根切的最少齿数是 。 A 14 B 15 C 16 D 175、一对标准渐开线齿轮啮合传动，假设齿轮安装中心距稍大些，那么两轮的角速比〔w1/w2〕 。A 变大 B 变小 C 不变 二、填空题〔每空格 1 分，共 20 分〕1、决定渐开线齿廓形状的根本参数是 、 、 。2、滚子从动件盘形凸轮机构的基圆半径是从 到 最短的距离。3、试说出 2 种可作间歇运动的机构： 、 。4、机构具有确定运动的条件是 。5、假定凸轮机构从动件运动规律相同，那么基圆半径较大的凸轮对应点的压力角 ， 传动性能 ，但结构尺寸 。6、假设转角的比例尺为 μδ=3°/mm，那么图纸上量出 20mm 相当于凸轮转角为 。7、一对渐开线直齿圆柱齿轮正确啮合的条件是 和 。 其连续传动的条件是 。8、凸轮机构是将 运动转换为 或 运动的机构。9、凸轮机构中，假设从动件的运动规律是等加速等减速运动规律，那么存在 冲击，因此，它适用于中速、 的场合。三、推断题〔对的打“√〞错的打“X〞，每题 1 分，共 5 分〕1、零件是机械中制造的根本单元体，而构件那么是机械中运动的根本单元体。〔 〕2、压力角就是主动件能受驱动力的方向线与该点速度的方向线之间的夹角。〔 〕3、从动件的位移线图是凸轮轮廓设计的依据。 〔 〕4、渐开线齿轮啮合时，啮合角恒等于节圆的压力角。 〔 〕5、对运动机构来说死点位置一般是不利的，但工程中也可以利用机构的死点位置来满足某些工作要求。 〔 〕四、综合分析题〔每格分。共 12 分〕精品文档---下载后可任意编辑1、有一铰链四杆机构，AB=30mm，BC=70mm，CD=50mm，AD=60mm，其中 AD 为机架，试分析：1〕、该机构是铰链四杆机构根本型式中的 机构；2〕、当各构件长度不变时，以 为机架时，可得到双曲柄机构； 3〕、假设极位夹角 θ=20º，机构 急回特性，此时，行程速比系数 K= ； 4)、该机构中，当以 构件为主动件时，...
