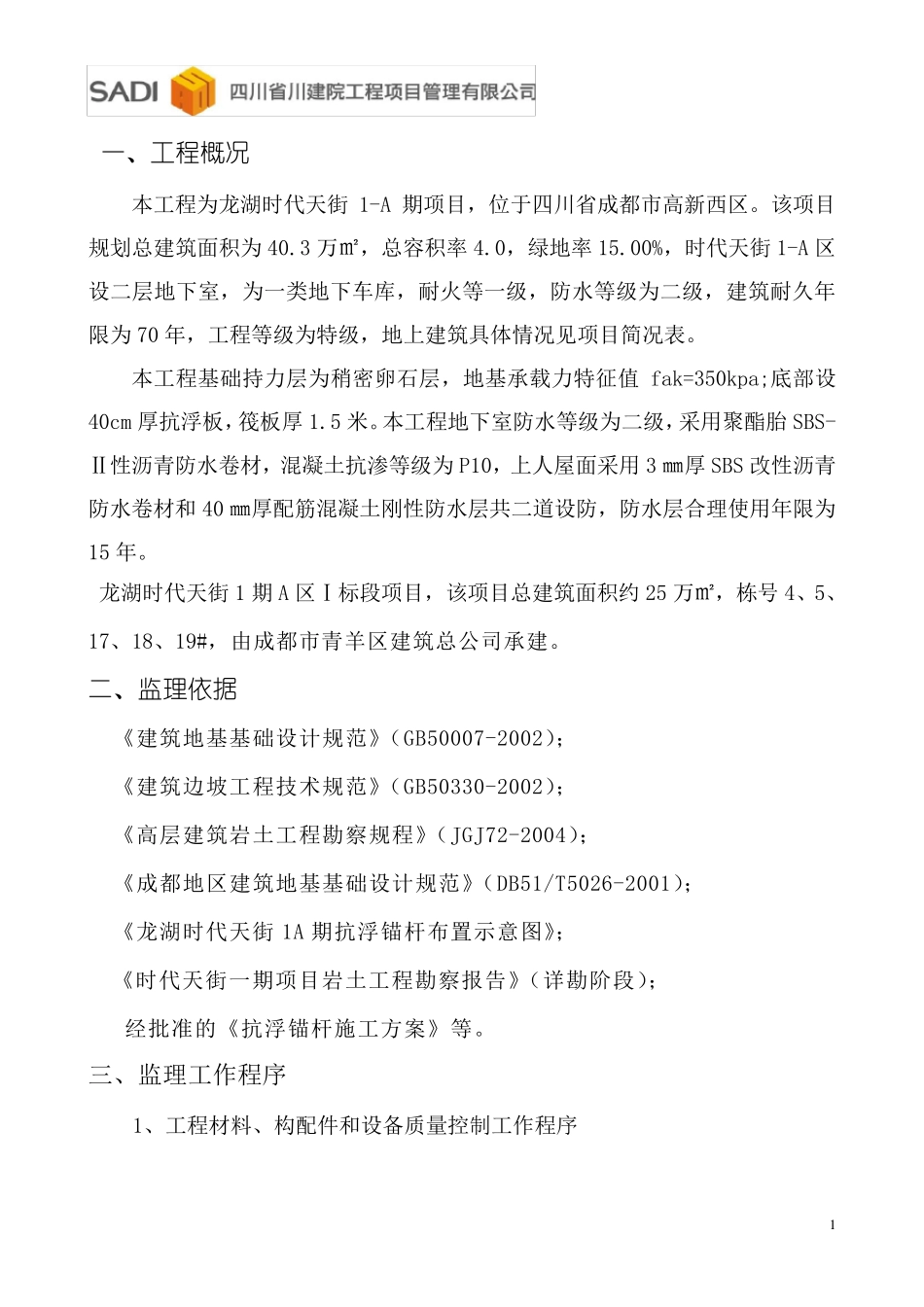

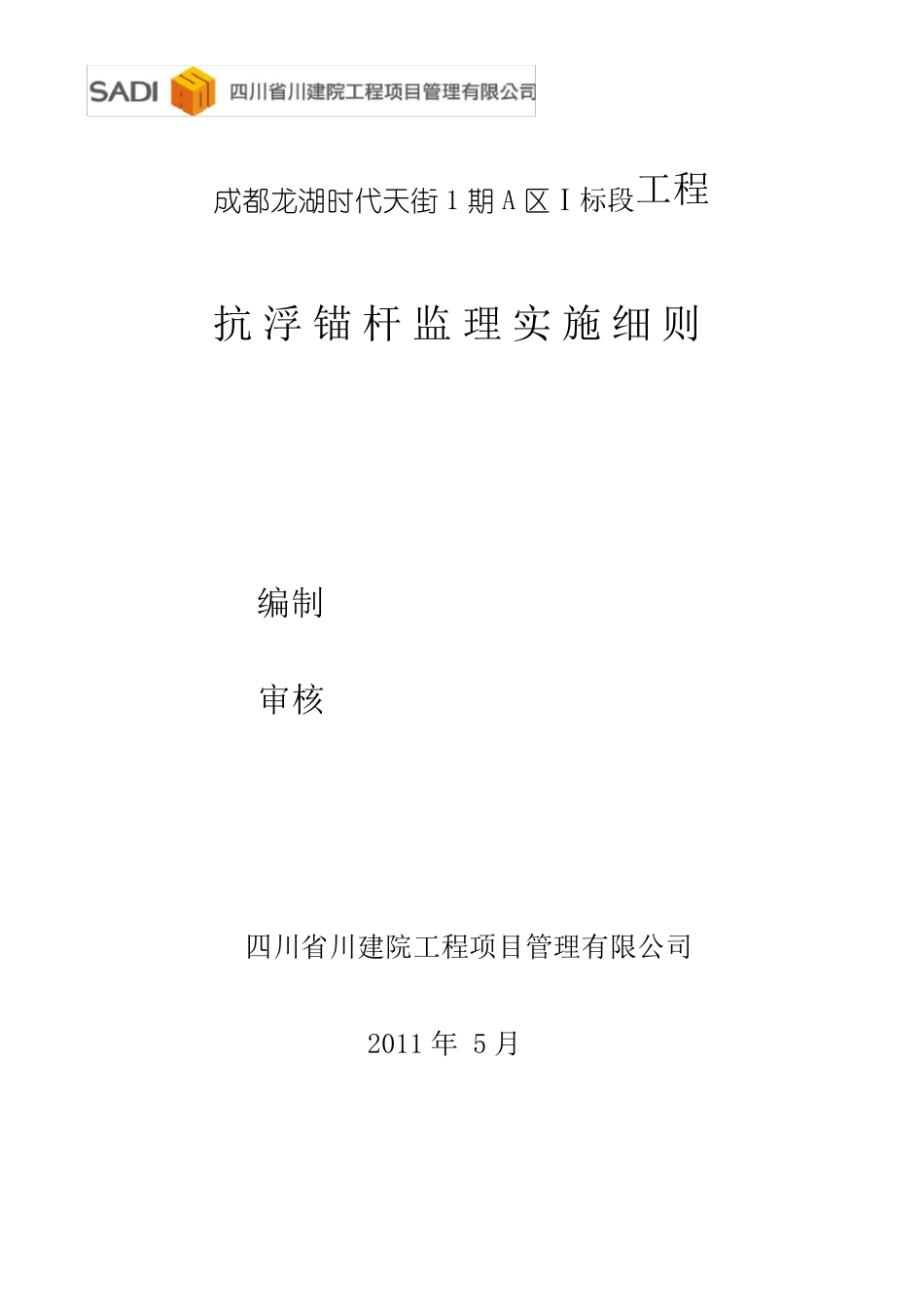

成都龙湖时代天街 1 期 A 区Ⅰ标段工程 抗 浮 锚 杆 监 理 实 施 细 则 编制 审核 四川省川建院工程项目管理有限公司 2011 年 5 月 1 一、工程概况 本工程为龙湖时代天街1-A 期项目,位于四川省成都市高新西区。该项目规划总建筑面积为40.3 万㎡,总容积率4.0,绿地率15.00%,时代天街1-A 区设二层地下室,为一类地下车库,耐火等一级,防水等级为二级,建筑耐久年限为70 年,工程等级为特级,地上建筑具体情况见项目简况表。 本工程基础持力层为稍密卵石层,地基承载力特征值fak=350kpa;底部设40cm 厚抗浮板,筏板厚1.5 米。本工程地下室防水等级为二级,采用聚酯胎SBS-Ⅱ性沥青防水卷材,混凝土抗渗等级为P10,上人屋面采用3 ㎜厚SBS 改性沥青防水卷材和40 ㎜厚配筋混凝土刚性防水层共二道设防,防水层合理使用年限为15 年。 龙湖时代天街1 期A 区Ⅰ标段项目,该项目总建筑面积约 25 万㎡,栋号 4、5、17、18、19#,由成都市青羊区建筑总公司承建。 二、监理依据 《建筑地基基础设计规范》(GB50007-2002); 《建筑边坡工程技术规范》(GB50330-2002); 《高层建筑岩土工程勘察规程》(JGJ72-2004); 《成都地区建筑地基基础设计规范》(DB51/T5026-2001); 《龙湖时代天街1A 期抗浮锚杆布置示意图》; 《时代天街一期项目岩土工程勘察报告》(详勘阶段); 经批准的《抗浮锚杆施工方案》等。 三、监 理工作 程序 1、工程材料 、构 配件 和设备 质 量 控 制 工作 程序 2 不合格 合格 2、单位资格审查工作程序 不同意 同意 承包单位填写 《工程材料/构配件/设备报验单》 监理工程师审核 承包单位使用 承包单位 另选 方法 1 .审核证明资料 2 .到厂家考察 3 .进场材料检验 4 .进行验收复试 选择分包单位 监理工程师审查,协调 签认审查意见 总承包单位填写 《分包单位资格报审表》 3 3、分项、分部工程签认工作程序 总承包单位与分包 单位签订分包合同 分包单位进场施工 承包单位达到分项工程报 验条件进行自检 承包单位填写《分项/分部工程质量报验认可单》 纠正 监理工程师审核 监理工程师签认分项工程 承包单位继续施工 达到分部工程验收条件 自 检 不合格 合格 4 4、设计变更、洽商管理的工作程序 监理工程师审核 总监理工程师签认分部工程 承包单位填写《分项/分部工程质量报验认可单》 (附:分部工程质量评定表) 纠 ...
