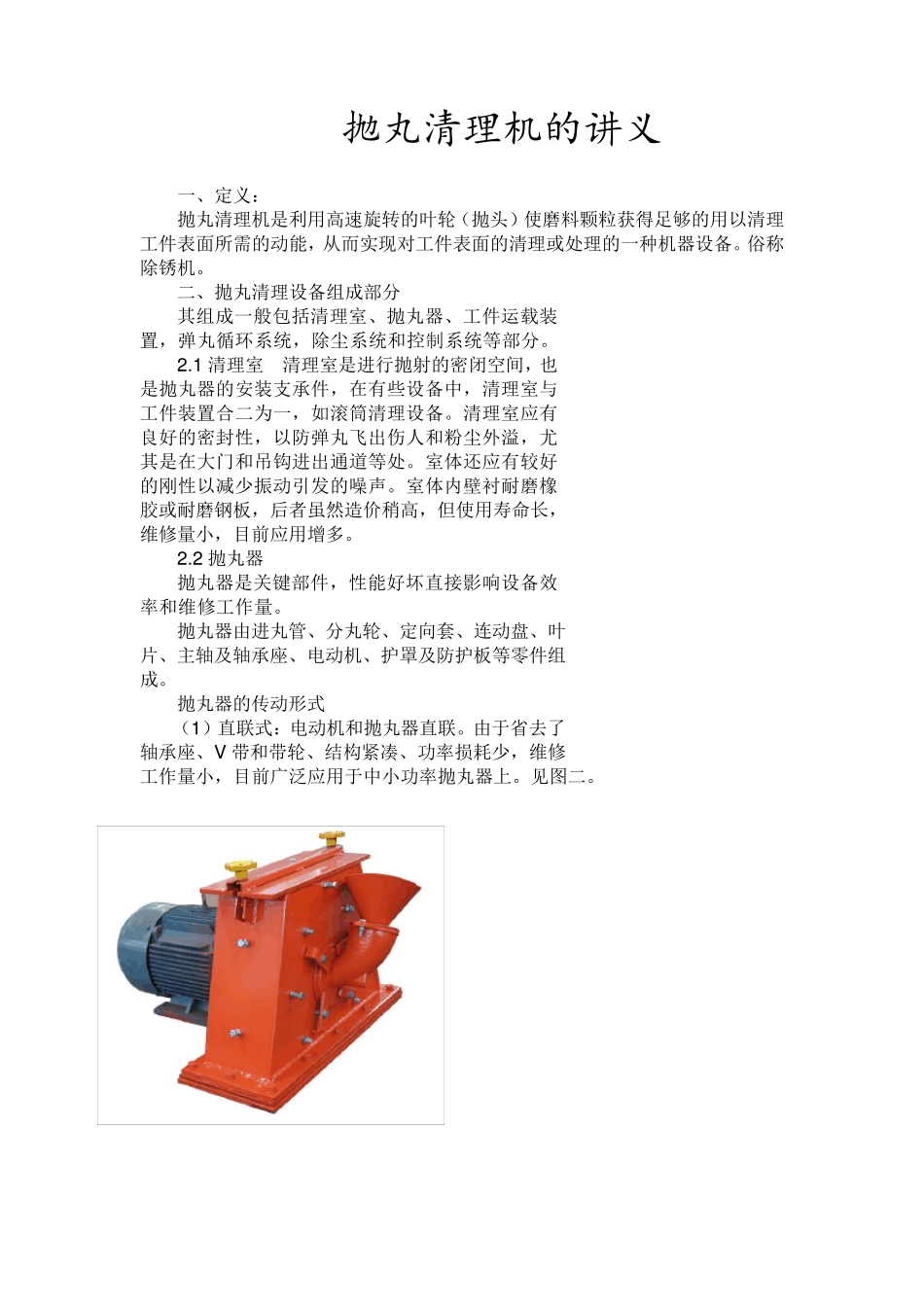

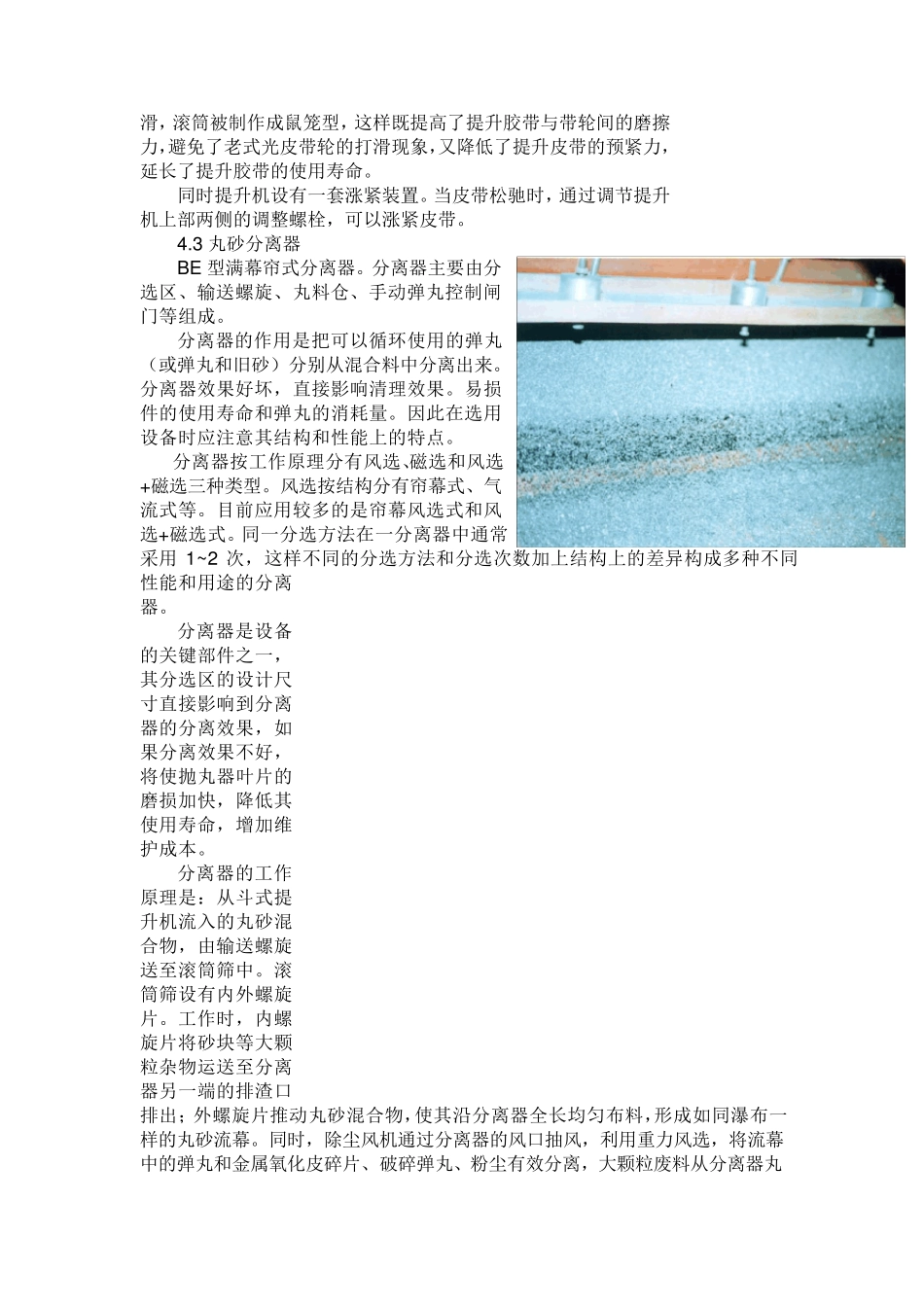

抛丸清理机的讲义 一、定义: 抛丸清理机是利用高速旋转的叶轮(抛头)使磨料颗粒获得足够的用以清理工件表面所需的动能,从而实现对工件表面的清理或处理的一种机器设备。俗称除锈机。 二、抛丸清理设备组成部分 其组成一般包括清理室、抛丸器、工件运载装置,弹丸循环系统,除尘系统和控制系统等部分。 2.1 清理室 清理室是进行抛射的密闭空间,也是抛丸器的安装支承件,在有些设备中,清理室与工件装置合二为一,如滚筒清理设备。清理室应有良好的密封性,以防弹丸飞出伤人和粉尘外溢,尤其是在大门和吊钩进出通道等处。室体还应有较好的刚性以减少振动引发的噪声。室体内壁衬耐磨橡胶或耐磨钢板,后者虽然造价稍高,但使用寿命长,维修量小,目前应用增多。 2.2 抛丸器 抛丸器是关键部件,性能好坏直接影响设备效率和维修工作量。 抛丸器由进丸管、分丸轮、定向套、连动盘、叶片、主轴及轴承座、电动机、护罩及防护板等零件组成。 抛丸器的传动形式 (1)直联式:电动机和抛丸器直联。由于省去了轴承座、V 带和带轮、结构紧凑、功率损耗少,维修工作量小,目前广泛应用于中小功率抛丸器上。见图二。 螺旋输送器三维图 提 升机示意 (2)轴座式(V 带传动):主轴承座,抛丸器壳体和电动机装配于同一底板上,安装时底板与支承件连接。主要用于中、大功率抛丸器。见图二。 叶片有直线形和曲线形两种形状。叶片数量一般为八片,少数为十片,十二片。在抛丸量相同的情况下,叶片数量多,每片的抛丸量相对减少,磨损也相应减少,另外也可降低叶轮转速。 抛丸器的转向有单向(左旋或右旋)和双向。 3 工件运载装置(★★★) 工件运载装置用来载运工件进出清理室,带动工件在抛射区作各种运动,以使弹丸有效地抛射到铸件各表面,提高清理效果,达到清理的预定目标。铸件运载装置是抛丸清理设备分类的主要标志,其主要参数往往作为整台设备的主参数,运载装置的特点,对整个设备的工作方式范围起着决定性作用,对清理效果和生产率也有着重要影响。因此用户选用设备时除了解其主要参数外,还应了解其结构和性能特点。 4 弹丸循环系统 丸料循环系统由螺旋输送器、斗式提升机、丸砂分离器、气动供丸闸阀、输丸管等组成。 4.1 螺旋输送器(水平方向上输送丸料) 螺旋输送器由罩壳、螺旋轴、带座轴承等组成。螺旋输送器将底部料斗所收集的弹丸输送至斗式提升机。 4.2 斗式提升机 (垂直方向输送丸料) 斗式提升机由摆线...
