某220kv变电站110kv电隆线间隔扩建工程施工组织设计

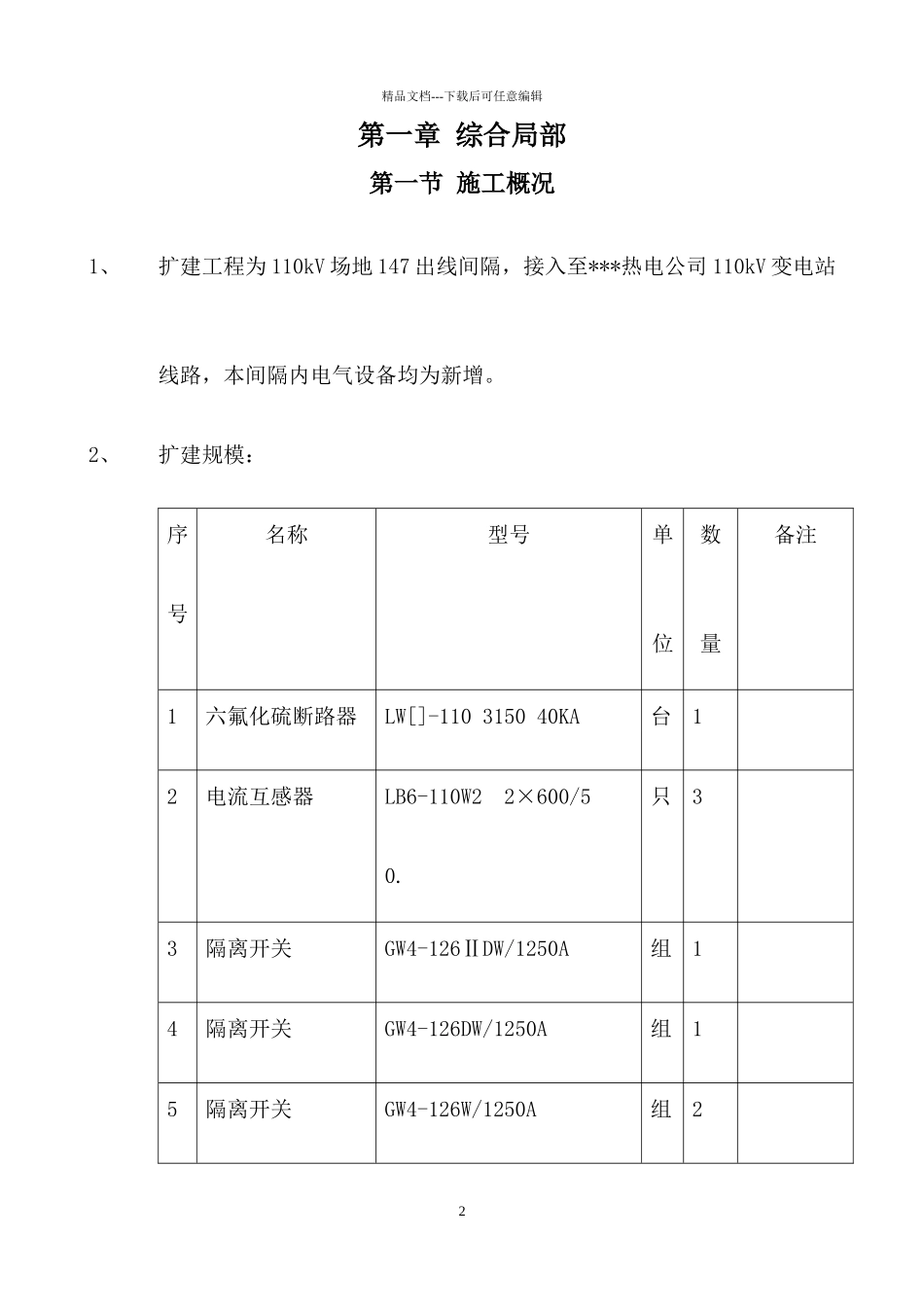

精品文档---下载后可任意编辑目 录〔电气局部〕第一章 综合局部第一节施工概况第二节勘察情况第三节组织措施 第二章 施工方案第一节平面布置图第二节施工流程第三节施工方案 第三章 平安、技术措施 第四章 标准化现场管理1精品文档---下载后可任意编辑第一章 综合局部第一节 施工概况1、扩建工程为 110kV 场地 147 出线间隔，接入至***热电公司 110kV 变电站线路，本间隔内电气设备均为新增。2、扩建规模：序号名称型号单位数量备注1六氟化硫断路器LW[]-110 3150 40KA台12电流互感器LB6-110W2 2×600/50.只33隔离开关GW4-126ⅡDW/1250A组14隔离开关GW4-126DW/1250A组15隔离开关GW4-126W/1250A组22精品文档---下载后可任意编辑6氧化锌避雷器Y10W-100/260W只37电容式电压互感器TYD-110√110/√√√只38端子箱XDW1-1个1第二节 勘察情况勘察时间：勘察人员：勘察地点：110kV 场地扩建间隔勘察内容：扩建间隔的两侧为运行间隔，Ⅰ、Ⅱ母及旁母均处于带电运行状态。第三节 组织措施工程负责人： 3精品文档---下载后可任意编辑工程部工程负责人： 平安负责人：现场工作〔技术〕负责人：现场平安监护：一次施工组长： 二次施工组长：施工人员：注：以上人员必须持有安规考试合格证。第二章 施工方案第一节 平面布置图 41 号主变限流电抗器室勘察现场施工方案编制施工方案审批设备进场机具材料方案机具材料进场人员组织及技术培训交底精品文档---下载后可任意编辑四、技术措施1、开工前由工作负责人对施工人员进行更换工作全过程的技术交底。2、撤除网门前按撤除前顺序编号，以方便恢复工作。安装电抗器前首先确定其参数和外型尺寸是否与原设备及设五、施注：1、红线为本期扩建间隔；2、蓝线为本期工程临时搭设。现场布置暂定第二节 施工流程52#1#Ⅱ 母Ⅰ 母3#CT断路器5#旁母TYD避雷器线路精品文档---下载后可任意编辑注：1、二次安装调试、油漆工作随以上流程逐步进行。2、验收、投运及交接工作随以上流程逐步进行。第三节 施工方案一、出线〔全扩建〕间隔接线示意图6精品文档---下载后可任意编辑二、不停电情况的工作〔估量为 6 天〕： ① 设备试验② 出线间隔：a、安装调整 1#、2#刀闸 b、安装调整断路器、CT c、安装调整 3#、5#刀闸d、安装设备与设备之间的软导线e、设备油漆及封堵 ③ 端子箱安装④ 二次电缆管安装及电缆敷设四、停电情况的工作： 旁母停电〔估量为 6 天〕① 安装架空引入线至站内；...
