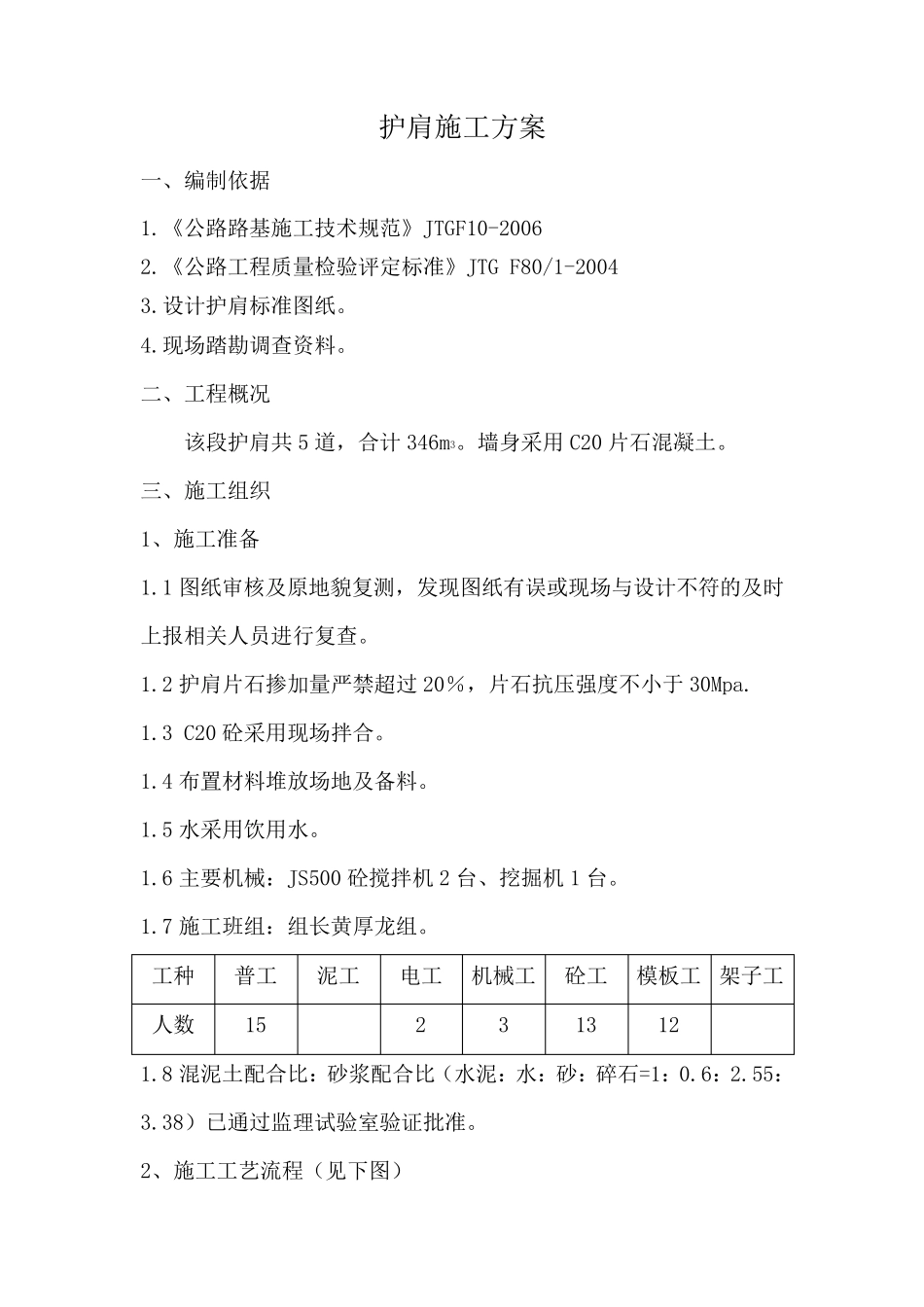

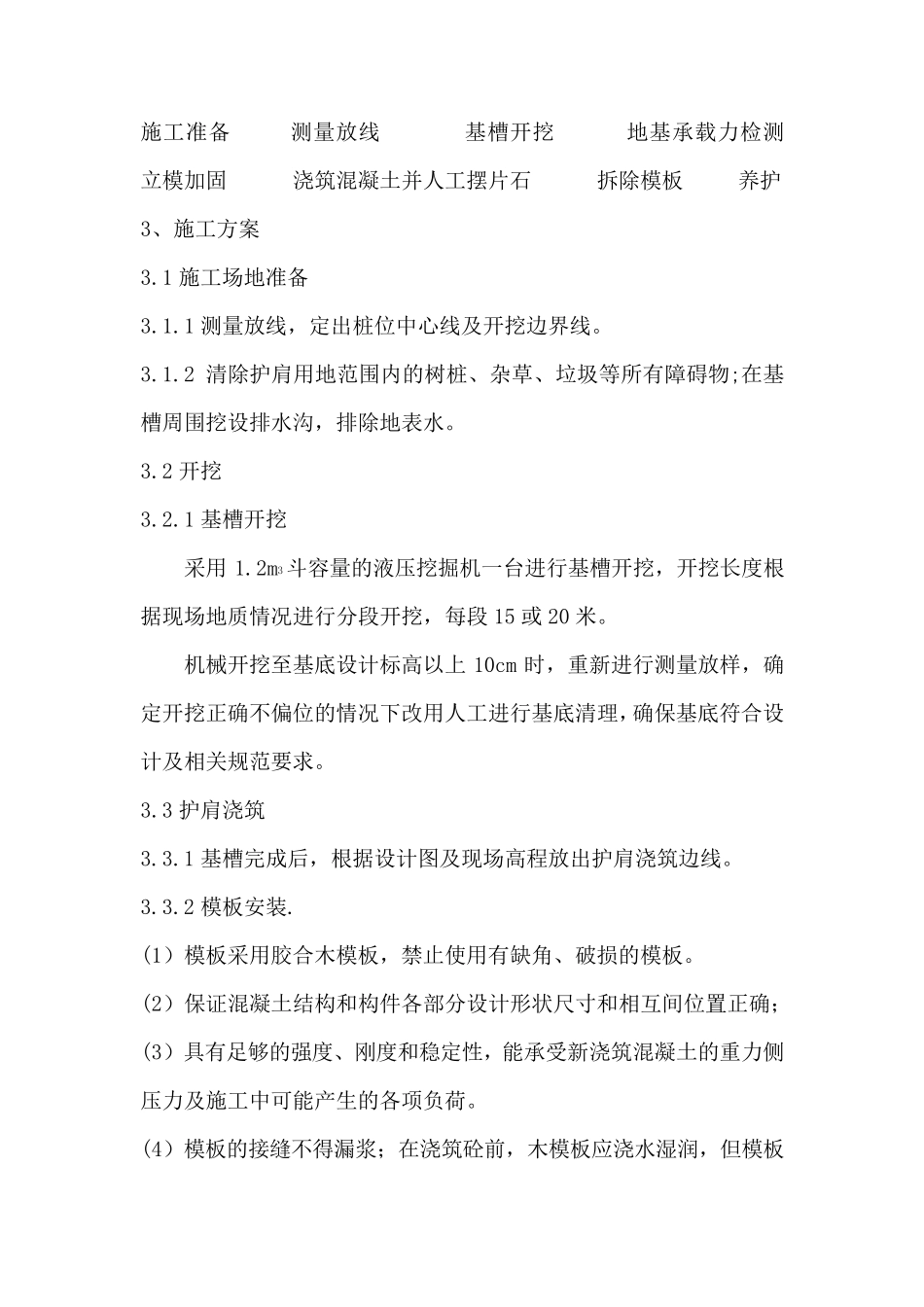

九环东线公路隐患整治工程（平武段） 护肩施工方案 施 工 方 案 编制： 复核： 审核： 四川豪特路桥工程有限公司 二0 一 四年 四月 护肩施工方案 一、编制依据 1.《公路路基施工技术规范》JTGF10-2006 2.《公路工程质量检验评定标准》JTG F80/1-2004 3.设计护肩标准图纸。 4.现场踏勘调查资料。 二、工程概况 该段护肩共 5 道，合计 346m3。墙身采用 C20 片石混凝土。 三、施工组织 1、施工准备 1.1 图纸审核及原地貌复测，发现图纸有误或现场与设计不符的及时上报相关人员进行复查。 1.2 护肩片石掺加量严禁超过 20％，片石抗压强度不小于 30Mpa. 1.3 C20 砼采用现场拌合。 1.4 布置材料堆放场地及备料。 1.5 水采用饮用水。 1.6 主要机械：JS500 砼搅拌机 2 台、挖掘机 1 台。 1.7 施工班组：组长黄厚龙组。 工种 普工 泥工 电工 机械工 砼工 模板工 架子工 人数 15 2 3 13 12 1.8 混泥土配合比：砂浆配合比（水泥：水：砂：碎石=1：0.6：2.55：3.38）已通过监理试验室验证批准。 2、施工工艺流程（见下图） 施工准备 测量放线 基槽开挖 地基承载力检测 立模加固 浇筑混凝土并人工摆片石 拆除模板 养护 3、施工方案 3.1 施工场地准备 3.1.1 测量放线，定出桩位中心线及开挖边界线。 3.1.2 清除护肩用地范围内的树桩、杂草、垃圾等所有障碍物;在基槽周围挖设排水沟，排除地表水。 3.2 开挖 3.2.1 基槽开挖 采用 1.2m3斗容量的液压挖掘机一台进行基槽开挖，开挖长度根据现场地质情况进行分段开挖，每段 15 或 20 米。 机械开挖至基底设计标高以上 10cm 时，重新进行测量放样，确定开挖正确不偏位的情况下改用人工进行基底清理，确保基底符合设计及相关规范要求。 3.3 护肩浇筑 3.3.1 基槽完成后，根据设计图及现场高程放出护肩浇筑边线。 3.3.2 模板安装. (1）模板采用胶合木模板，禁止使用有缺角、破损的模板。 (2）保证混凝土结构和构件各部分设计形状尺寸和相互间位置正确； (3）具有足 够 的强 度、刚 度和稳 定性 ，能 承受 新浇筑混凝土的重力侧压力及施工中可 能 产 生 的各项 负 荷 。 (4）模板的接 缝 不得 漏 浆 ；在浇筑砼 前 ，木模板应 浇水湿 润 ，但 模板 内不应有积水 (5）模板与砼的接触面应清理干净并涂刷脱膜剂，但不得影响模板结构性能。模板使用后应按规定修整保存。 (6）模板之间...
