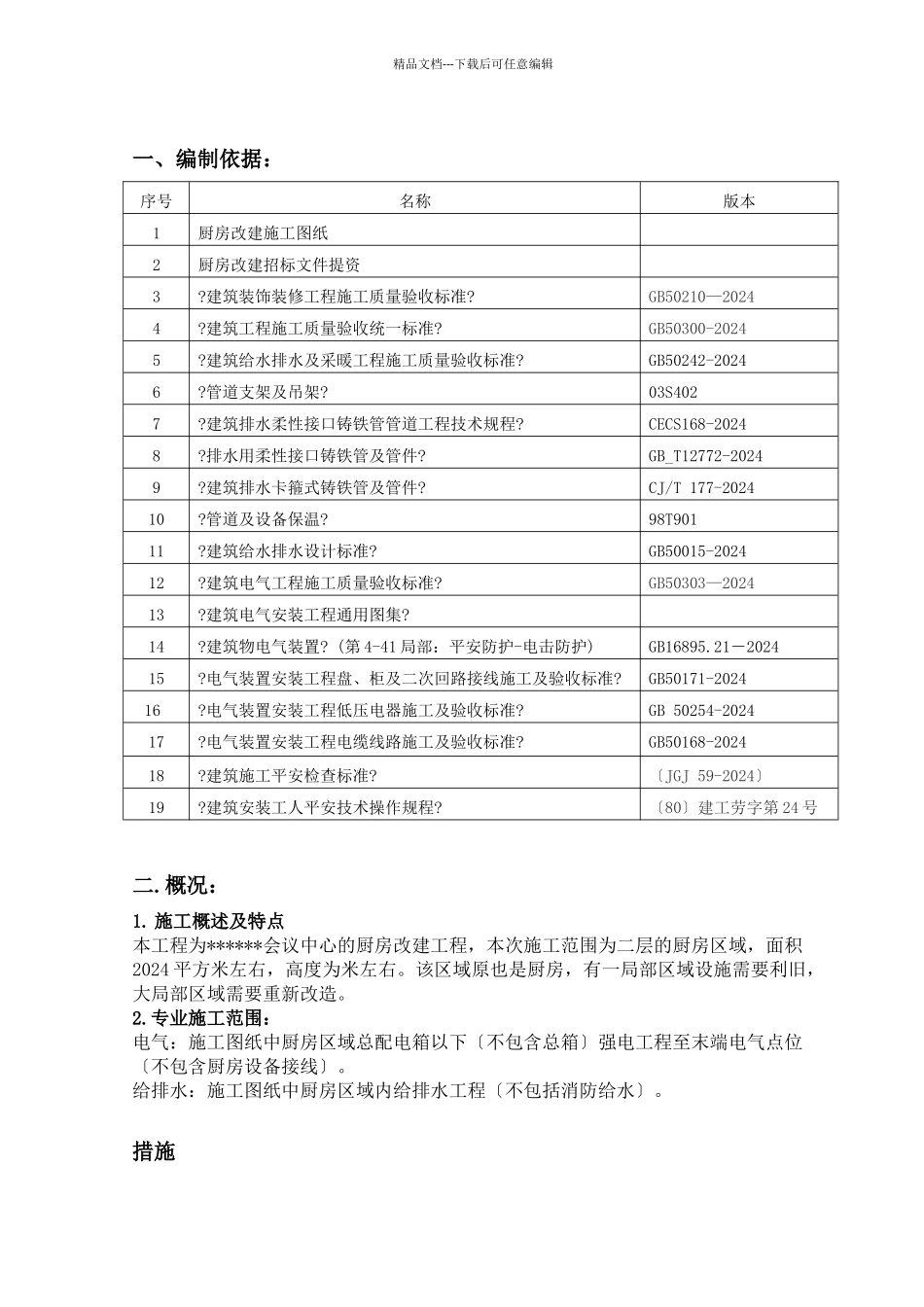

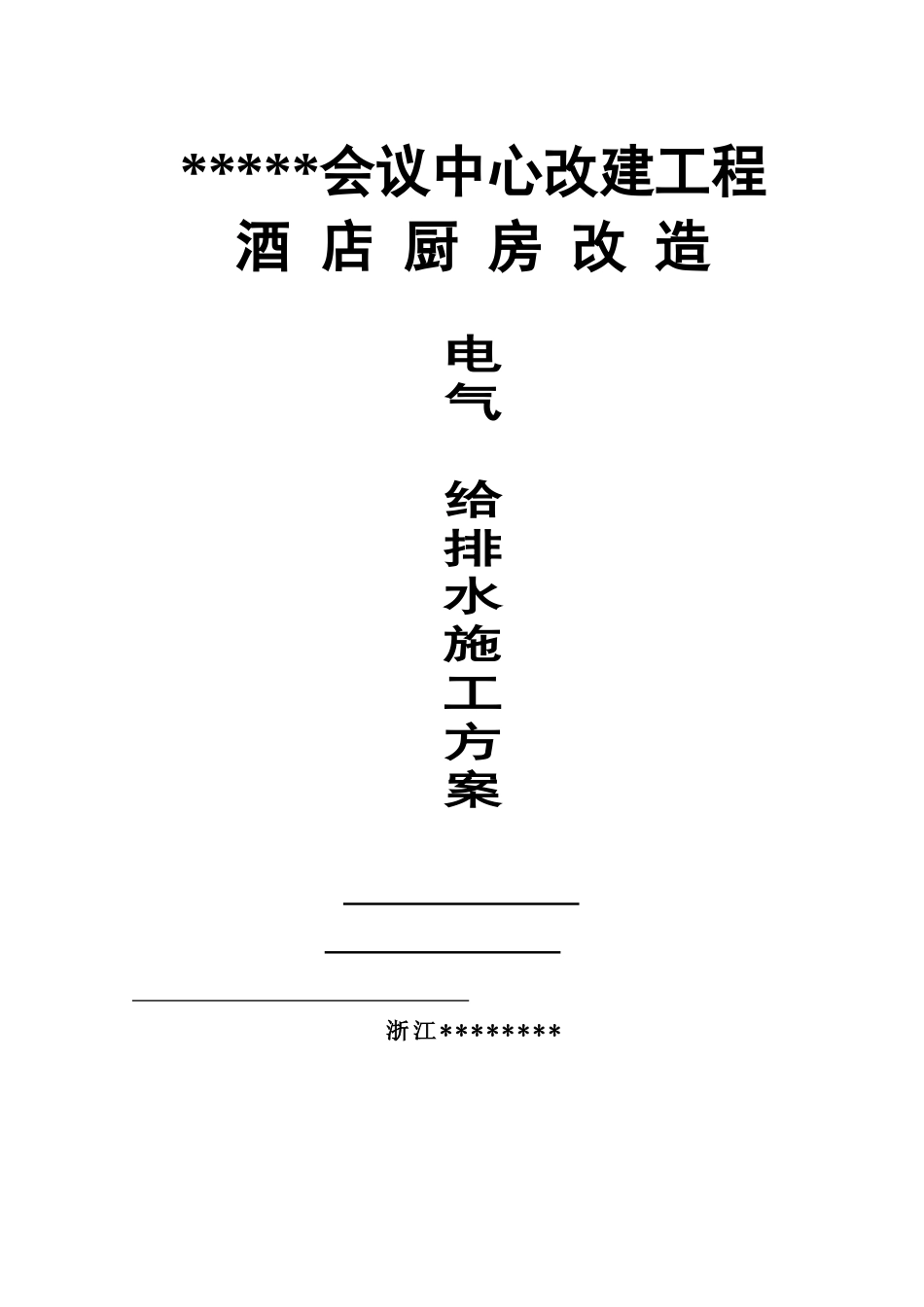

*****会议中心改建工程酒 店 厨 房 改 造电气给排水施工方案 浙 江 * * * * * * * *精品文档---下载后可任意编辑一、编制依据：二.概况：1. 施工概述及特点本工程为******会议中心的厨房改建工程，本次施工范围为二层的厨房区域，面积2024 平方米左右，高度为米左右。该区域原也是厨房，有一局部区域设施需要利旧，大局部区域需要重新改造。2.专业施工范围：电气：施工图纸中厨房区域总配电箱以下〔不包含总箱〕强电工程至末端电气点位〔不包含厨房设备接线〕。给排水：施工图纸中厨房区域内给排水工程〔不包括消防给水〕。措施序号名称版本1厨房改建施工图纸2厨房改建招标文件提资3?建筑装饰装修工程施工质量验收标准?GB50210—20244?建筑工程施工质量验收统一标准?GB50300-20245?建筑给水排水及采暖工程施工质量验收标准?GB50242-20246?管道支架及吊架?03S4027?建筑排水柔性接口铸铁管管道工程技术规程?CECS168-20248?排水用柔性接口铸铁管及管件?GB_T12772-20249?建筑排水卡箍式铸铁管及管件?CJ/T 177-202410?管道及设备保温?98T90111?建筑给水排水设计标准?GB50015-202412?建筑电气工程施工质量验收标准?GB50303—202413?建筑电气安装工程通用图集?14?建筑物电气装置? (第 4-41 局部：平安防护-电击防护)GB16895.21－202415?电气装置安装工程盘、柜及二次回路接线施工及验收标准?GB50171-202416?电气装置安装工程低压电器施工及验收标准?GB 50254-202417?电气装置安装工程电缆线路施工及验收标准?GB50168-202418?建筑施工平安检查标准?〔JGJ 59-2024〕19?建筑安装工人平安技术操作规程?〔80〕建工劳字第 24 号精品文档---下载后可任意编辑〔一〕技术保障 成立深化设计小组—— 明确设计思路——设计参数的收集〔熟悉建筑图、精装图以及功能区划分，领悟业主方的技术要求，了解关键设备及材料的型号规格、安装工艺要求等〕——提出深化设计大纲——各专业互相提供设计参数并提出配合条件——绘制各专业深化设计图纸——各专业深化图纸送业主和参谋审批—— 审批通过后绘制机电综合图——机电综合图与精装修核对无误后送业主和参谋审核——原设计单位批准— —审批通过后打印施工图并分发各专业施工班组—— 对现场施工人员进行设计和施工交底— —配合施工及对施工过程中发现的问题及时反应和修改图纸——绘制竣工图。机电安装工程图纸深化设计流程图如以下图所示： 〔1〕根据工程特点、合同范围、专业内容确定...
