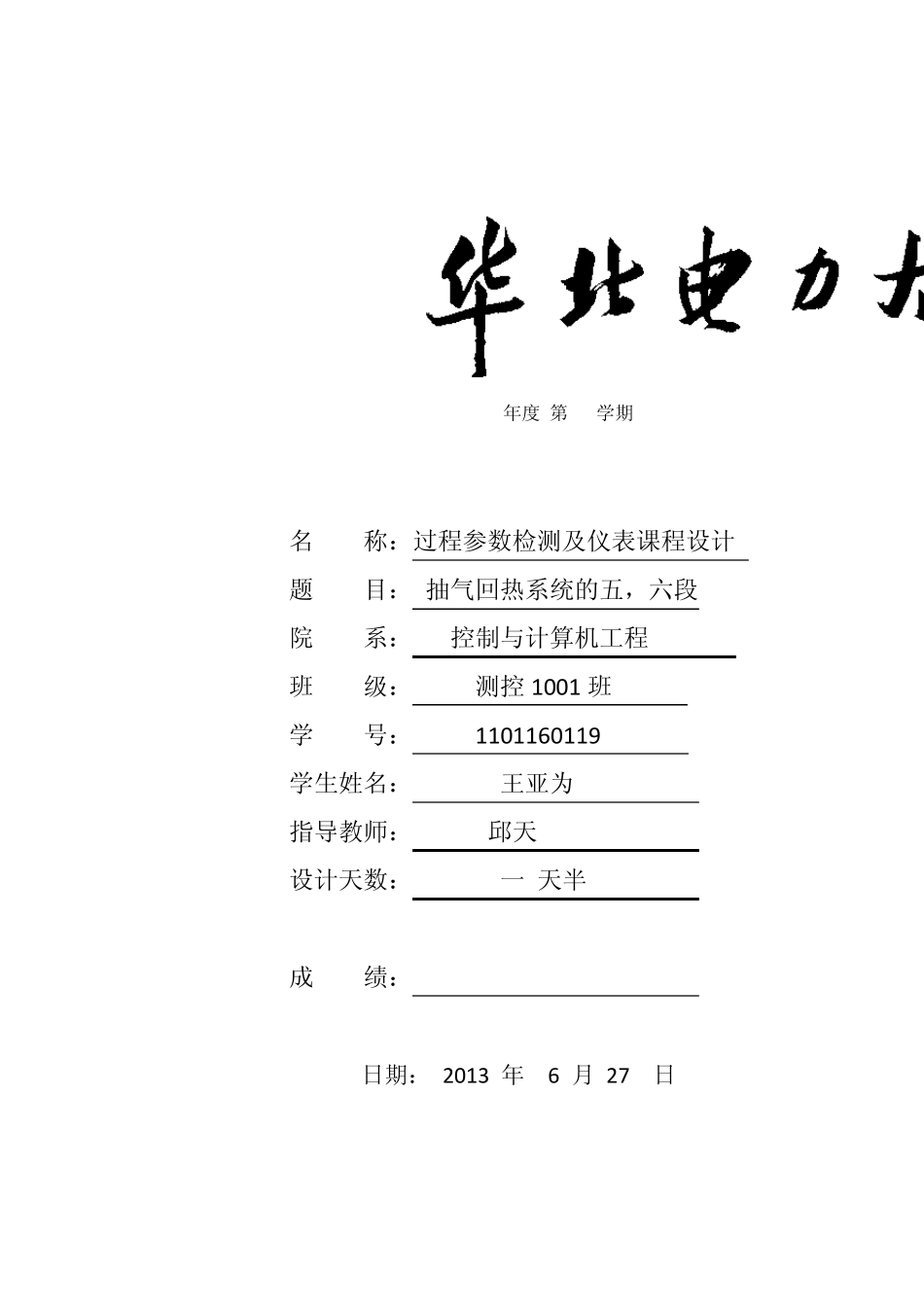

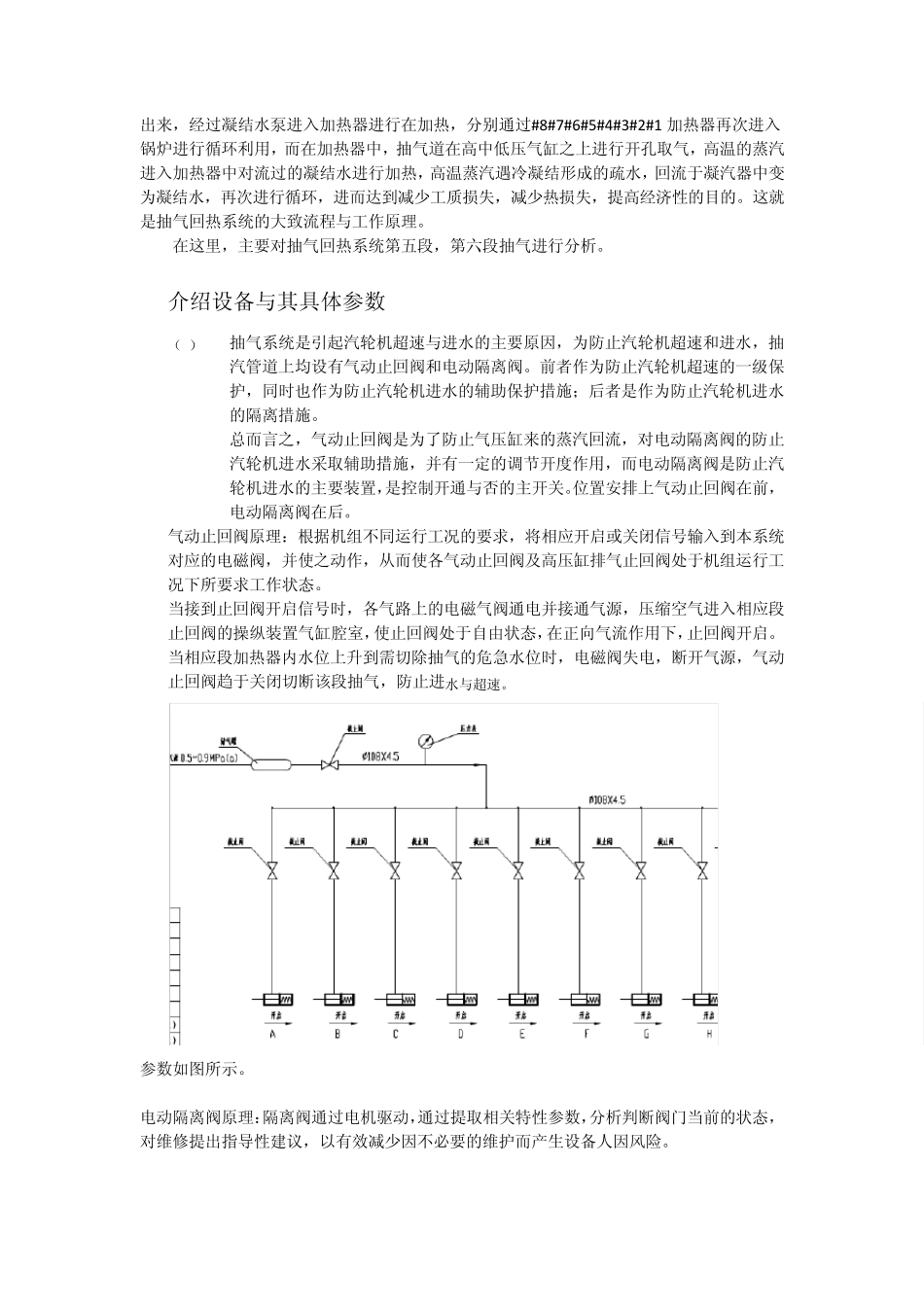

课程设计报告 ( 2012-- 2013 年度 第 1 学期) 名 称:过程参数检测及仪表课程设计 题 目: 抽气回热系统的五,六段 院 系: 控制与计算机工程 班 级: 测控1001 班 学 号: 1101160119 学生姓名: 王亚为 指导教师: 邱天 设计天数: 一 天半 成 绩: 日期: 2013 年 6 月 27 日 一、课程设计的目的与要求 本课程设计为检测技术与仪器、自动化专业《过程参数检测及仪表》专业课的综合实践环节。通过本课程设计,使学生加深对抽气回热系统基本概念的理解,以及掌握一定关于抽气回热系统创新与改进的基本能力。 二、设计正文 抽气回热系统的五六段抽气回热 1.抽气回热系统的现代背景 2. 简述系统的工作原理 3.介绍设备及参数 4.画出热工检测图 5.列出仪表设备清册 具体解答过程 1. 抽气回热系统的背景 抽气回热系统指与汽轮机回热抽汽有关的管道及设备,在蒸汽热力循环中,通常是从汽轮机数个中间级抽出一部分蒸汽,送到给水加热器中用于锅炉给水的加热(即抽汽回热系统)及各种厂用汽等。抽汽回热系统是原则性热力系统最基本的组成部分,采用蒸汽加热锅炉给水的目的在于减少冷源损失,一定量的蒸汽作了部分功后不再至凝汽器中向空气放热,即避免了蒸汽的热量被空气带走,使蒸汽热量得到充分利用,热好率下降,同时由于利用了在汽轮机作过部分功的蒸汽加热给水,提高了给水温度,减少了锅炉受热面的传热温差,从而减少了给水加热工程中不可逆损失,在锅炉中的吸热量也相应减少提高工质在锅炉内吸热过程的平均温度。综合以上原因说明,抽汽回热系的正常投运对提高机组的热经济性具有决定性的影响。 2. 简介系统的基本工作原理 给水泵汽轮机锅炉低压缸中压缸高压缸发电机凝结水泵LK C BBC KK EE KKKAAD给水箱B.F.P.TLEDCS S R给水泵4.90KPa轴封加热器#8低加#7低加#6低加#5低加#3高加#2高加#1高加图7-1 原则性热力系统图 凝汽器 如图所示,在汽轮机高中低压气缸做完功的蒸汽凝结为水进入凝汽器,然后凝结水从凝汽器出来,经过凝结水泵进入加热器进行在加热,分别通过#8#7#6#5#4#3#2#1 加热器再次进入锅炉进行循环利用,而在加热器中,抽气道在高中低压气缸之上进行开孔取气,高温的蒸汽进入加热器中对流过的凝结水进行加热,高温蒸汽遇冷凝结形成的疏水,回流于凝汽器中变为凝结水,再次进行循环,进而达到减少工质损失,减少热损失,提高经济性的目的。这就是抽气回...
