拆装A8仪表台

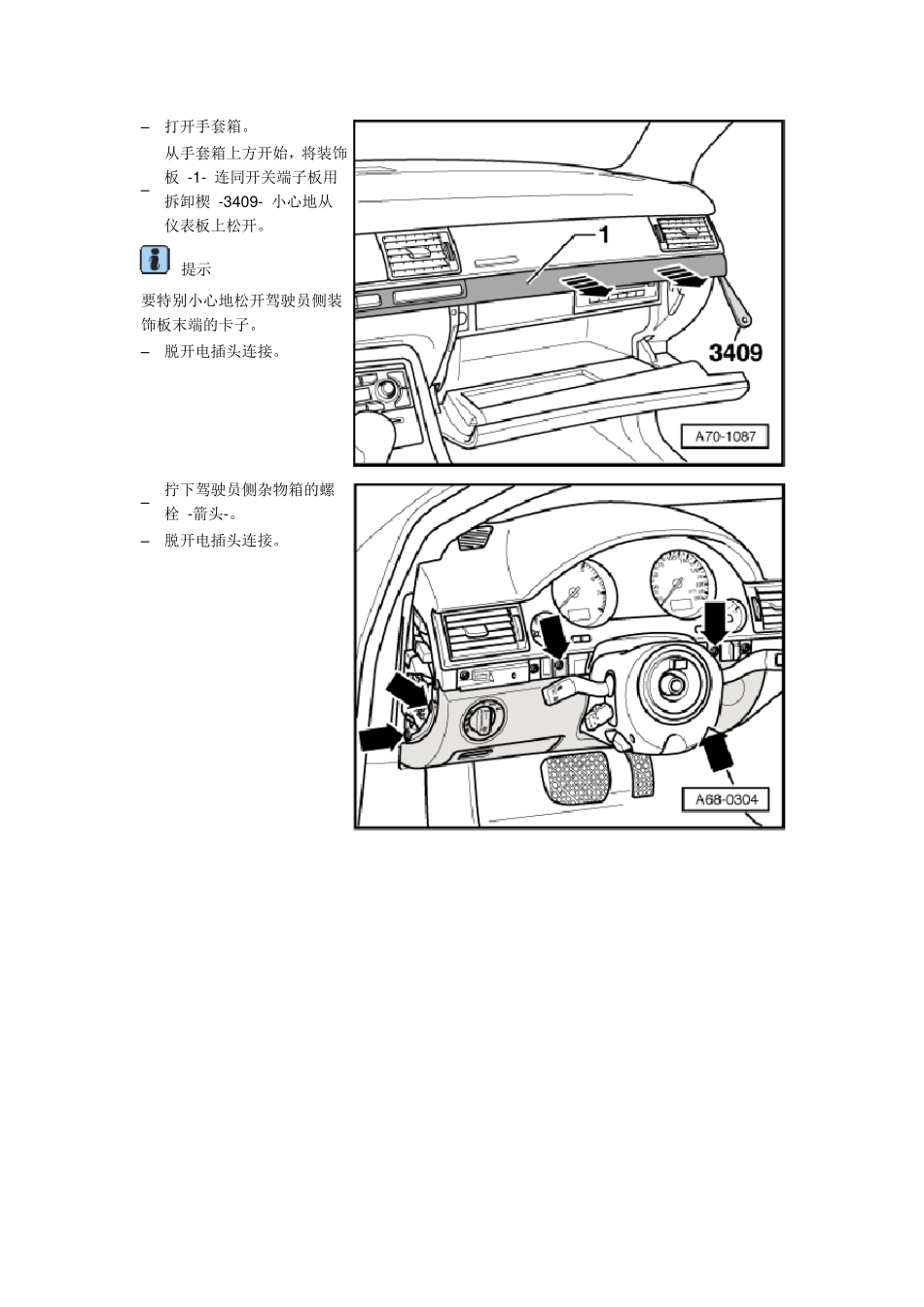

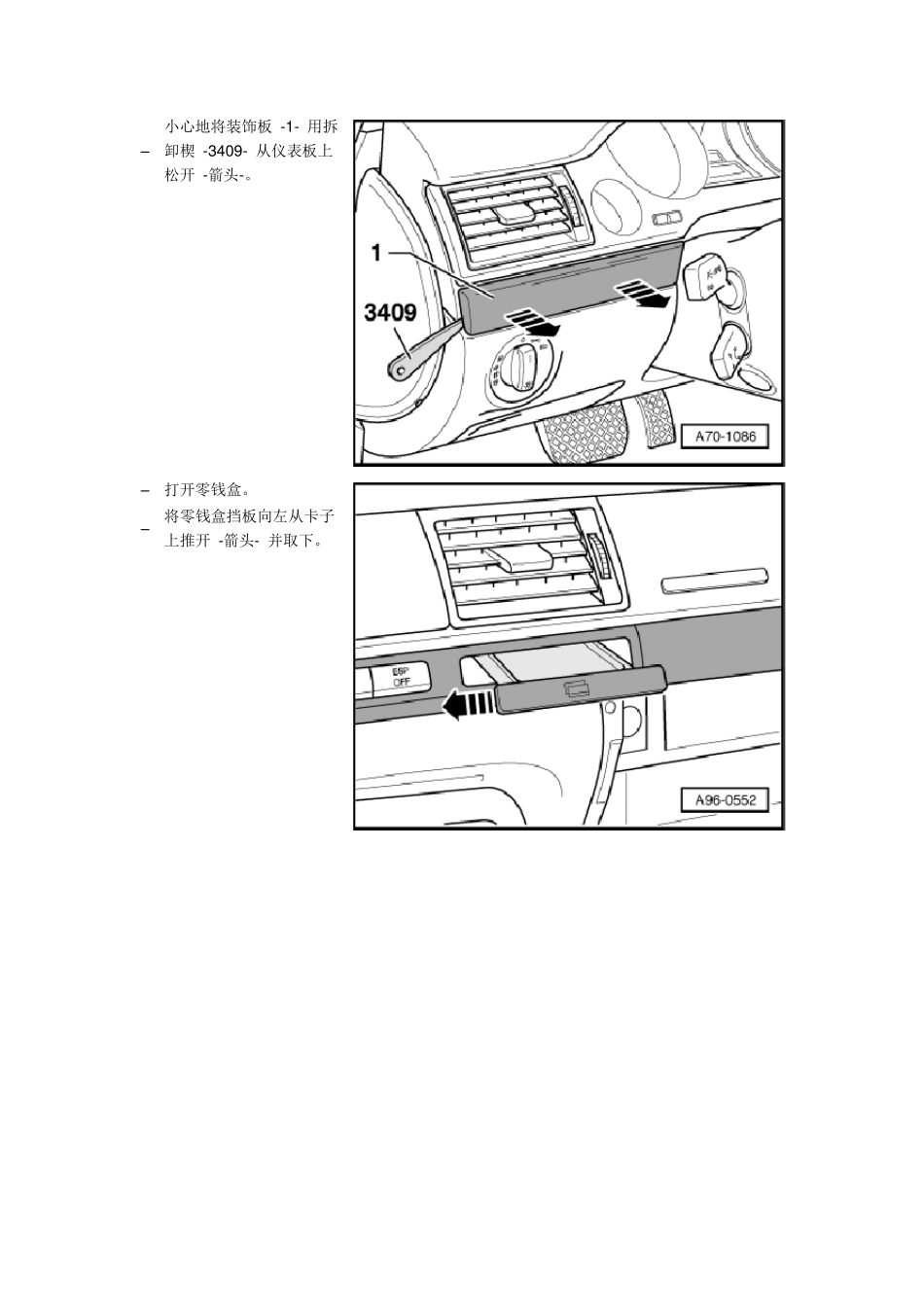

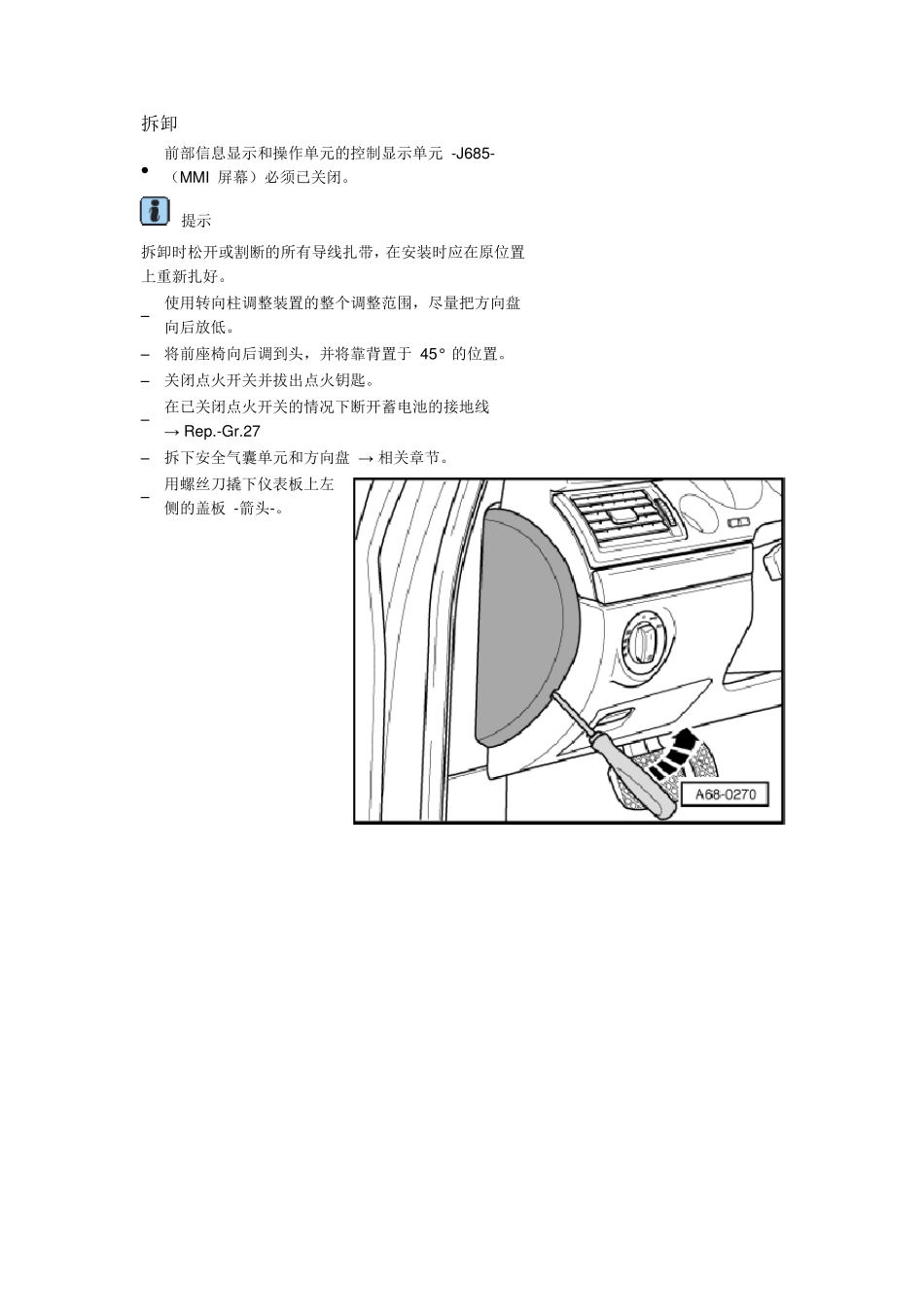

拆卸  前部信息显示和操作单元的控制显示单元 -J685-（MMI 屏幕）必须已关闭。 提示 拆卸时松开或割断的所有导线扎带，在安装时应在原位置上重新扎好。 – 使用转向柱调整装置的整个调整范围，尽量把方向盘向后放低。 – 将前座椅向后调到头，并将靠背置于 45° 的位置。 – 关闭点火开关并拔出点火钥匙。 – 在已关闭点火开关的情况下断开蓄电池的接地线 → Rep.-Gr.27 – 拆下安全气囊单元和方向盘 → 相关章节。 – 用螺丝刀撬下仪表板上左侧的盖板 -箭头-。 – 小心地将装饰板 -1 - 用拆卸楔 -3 4 0 9 - 从仪表板上松开 -箭头-。 – 打开零钱盒。 – 将零钱盒挡板向左从卡子上推开 -箭头- 并取下。 – 打开手套箱。 – 从手套箱上方开始，将装饰板 -1 - 连同开关端子板用拆卸楔 -3 4 0 9 - 小心地从仪表板上松开。 提示 要特别小心地松开驾驶员侧装饰板末端的卡子。 – 脱开电插头连接。 – 拧下驾驶员侧杂物箱的螺栓 -箭头-。 – 脱开电插头连接。 – 带有膝部安全气囊的汽车：沿箭头方向拉动锁止件 -2 -，松脱电插头连接 -1 - 和 -3 -。 – 用螺丝刀撬下仪表板上右侧的盖板 -箭头-。 – 如果有 CD 光盘转换盒，则按下面的方法拆下： – 将收音机开锁工具 -T10057-的两个夹子插入 CD 光盘转换盒的正面。  Top L - 左上  Top R - 右上 – 从安装框中拉出 CD 光盘转换盒。 – 脱开电插头连接。 – 脱开光缆的插头连接。 – 将光缆脱开的导线插头 -2- 用护罩 -VAS 6223/9--编号 1- 封闭。 提示 护罩可以保护光缆端面免受污染或机械损坏，否则会对光传送产生不利影响。 – 在 CD 光盘转换盒上按压锁止凸耳，从 CD 光盘转换盒中拉出松脱工具。 – 如果在手套箱中有杂物箱，则用一把小螺丝刀-沿箭头方向-松脱固定凸耳 -1 - 和 -2 -，拆下杂物箱。 – 从手套箱中拉出杂物箱。 – 旋出螺栓 -箭头-。 – 旋出螺栓 -1 - 和 -2 -。 – 从引线 -3 - 上松脱手套箱导线束 -2 - 的电插头连接 -1 -。 – 带有膝部安全气囊的汽车：沿箭头方向拉动锁止件 -2 -，松脱电插头连接 -1 - 和 -3 -。 – 取下手套箱。 不带 Climatronic 自动空调后部操作和显示单元的汽车： – 打开后部烟灰缸 -2-。 – 从固定框中拉下挡板 -1--箭头-。 – 关闭烟灰缸。 – 沿 -箭头方向- 从...
