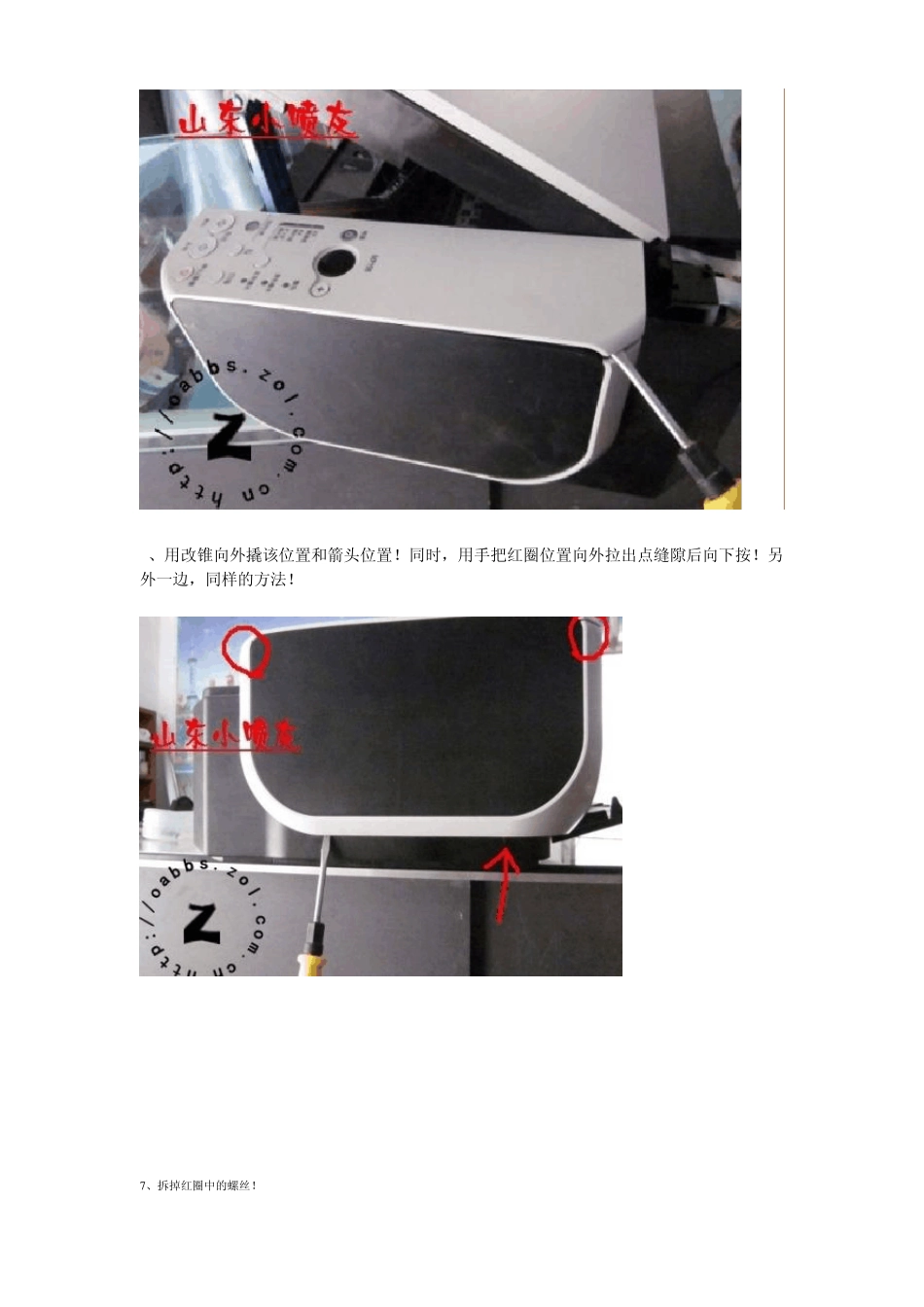

拆解canon mp198 打印机 佳能mp198 是一个集扫描、复印及彩喷为一体的多功能一体机,其实用的强大功能及时尚的机身设计,性能稳定且价格低廉的优点得到市场上许多消费的喜爱。以下是坛友“山东小喷友”为我们提供的十分精彩的mp198 实战拆机图解。 1、mp198 机身全照。 2、自行改装的连供系统,一年了没有发生一次 5100! 3 、先把后面螺丝拆掉。 4 、拆后图。 5、撬开面板,从后面往前撬,力度要适度。 6、用改锥向外撬该位置和箭头位置!同时,用手把红圈位置向外拉出点缝隙后向下按!另外一边,同样的方法! 7 、拆掉红圈中的螺丝! 8 、拔掉图中红圈内的插头!拔得不要太给力啊!否则后果自负! 9 、现在你可以把扫描仪拆下来了, 先抬起扫描仪的左侧 1 厘米左右,然后扫描仪整体向左推,就下来了! 1 0 、拆下图中螺丝,打印机左边也有一个,不要忘了啊! 1 1 、然后压改锥的位置!不需要同时按!轮流按也行! 1 2 、现在很简单了!拆掉图中 4 个角落的螺丝! 注意:图中右上角的螺丝被排线挡住了,并不是圈错位置! 1 3 、你可以小心的吧上盖取下来了! 别太急躁了,连供管子和 2 根小电线都要小心! 1 4 、拆下后,继续拆掉圈中螺丝。 15、此步骤注意! 我个人一般到这里,就会破坏掉图中的位置一角,就可以顺利换掉搓纸轮了!分页轮不推荐大家换,我换了国产的分页轮后很不好用!进纸每次进多张!方向没有错!找不出解决的办法!所以我现在只换搓纸轮! 不想损坏打印机的朋友可以跳过这一步骤了! 1 6 、继续拆红圈螺丝。 1 7 、最后可拆下字架车。 完 另:
