某公司火花机作业流程

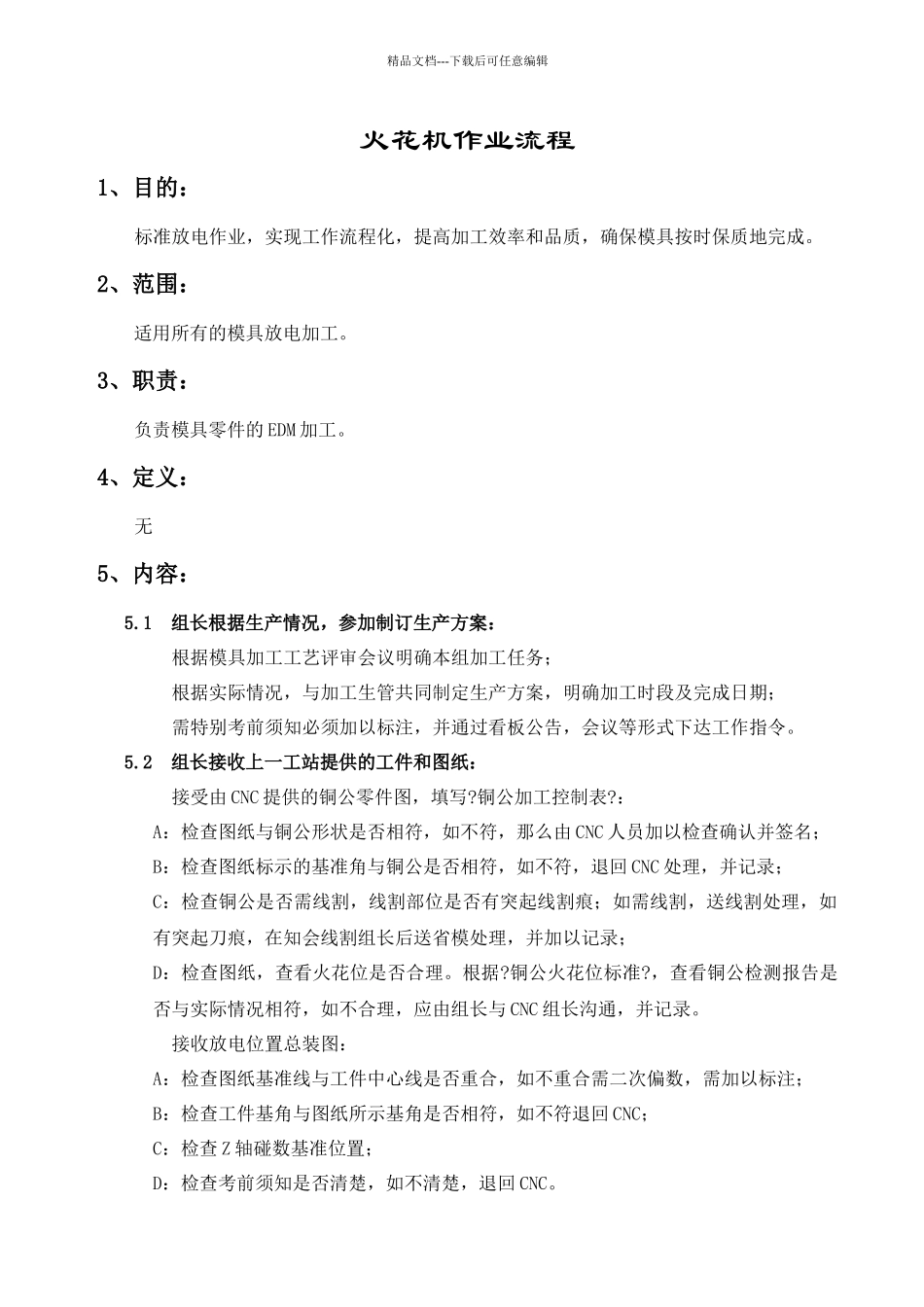

某公司火花机作业流程_第1页
1/4

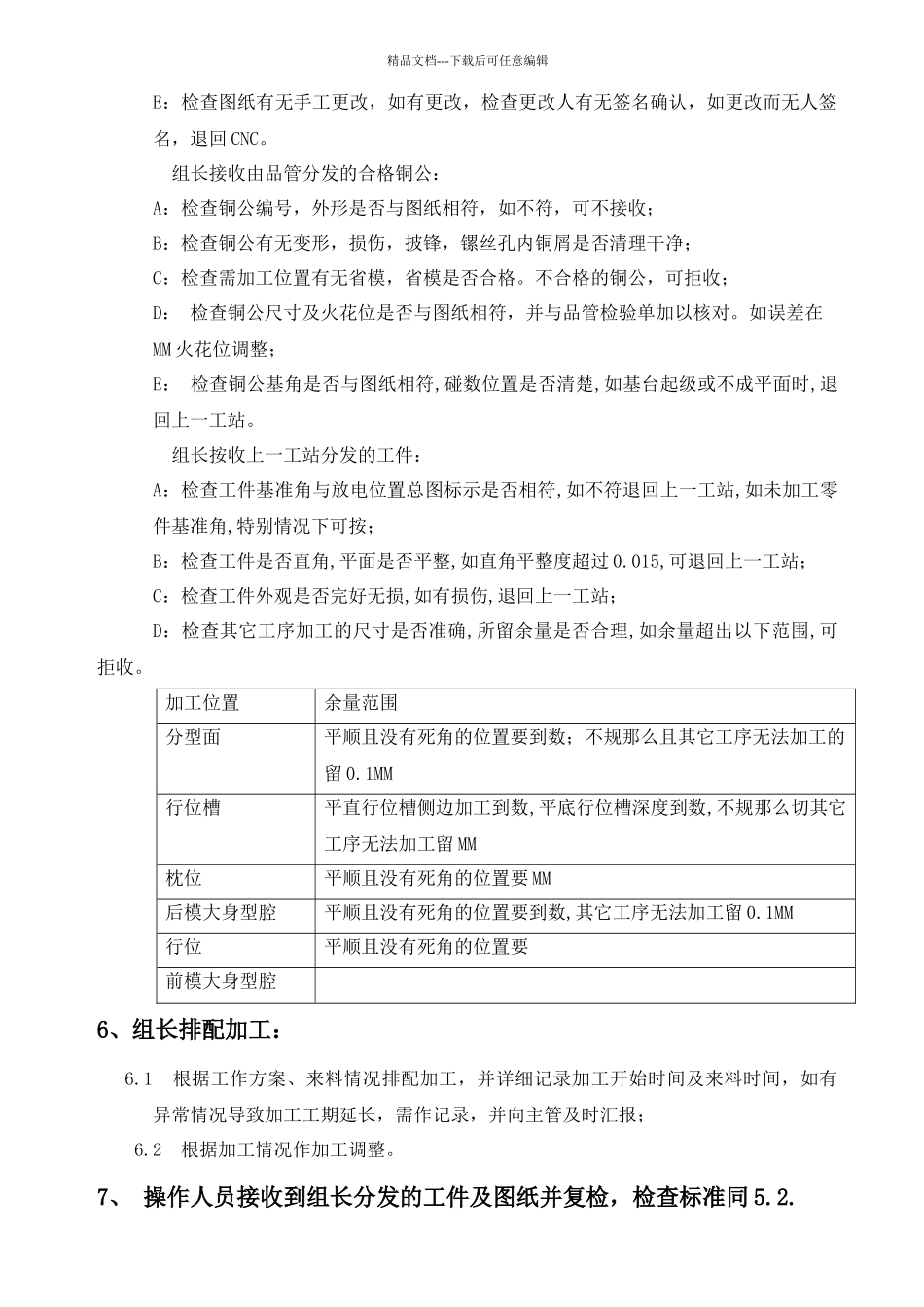

某公司火花机作业流程_第2页
2/4

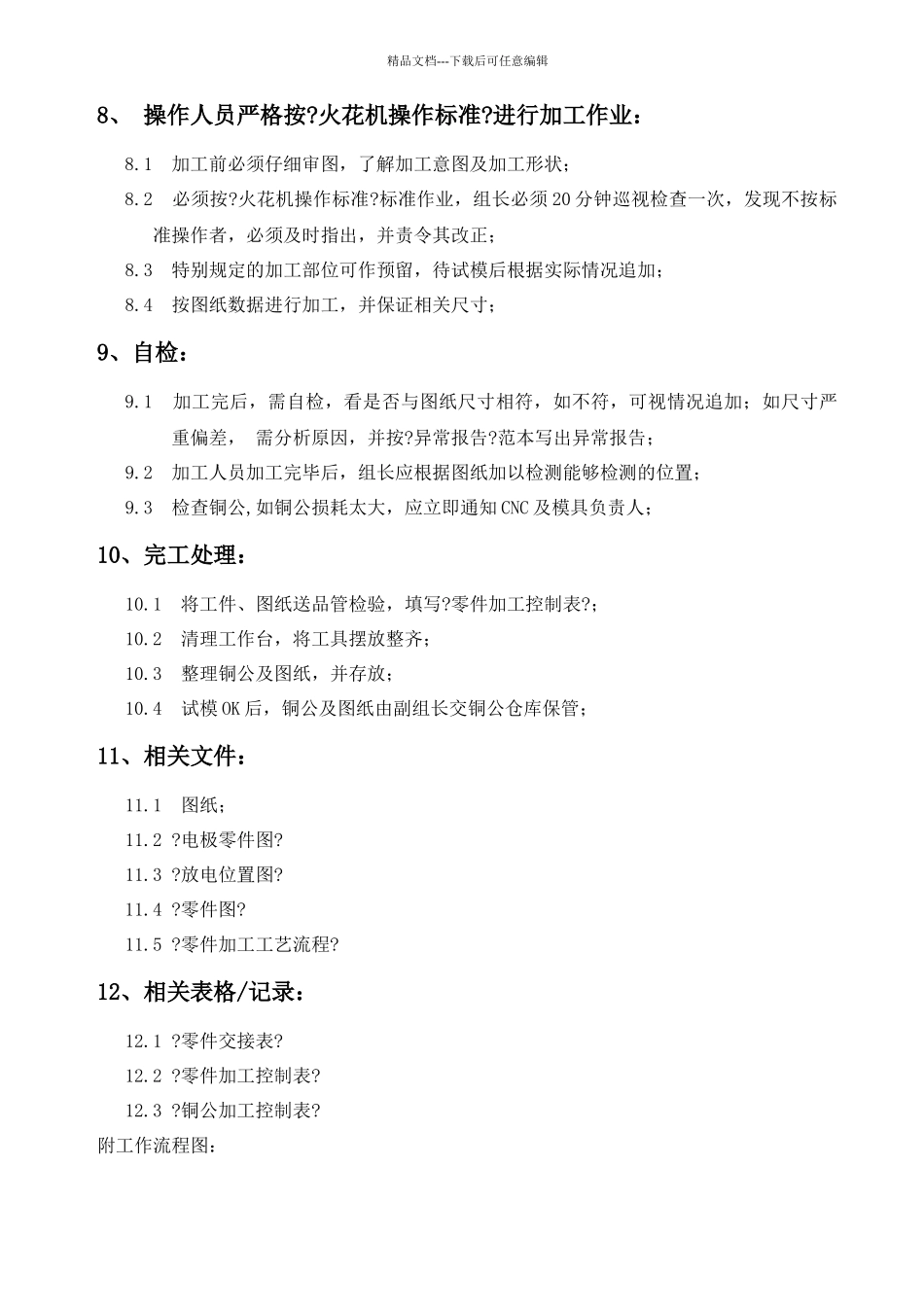

某公司火花机作业流程_第3页
3/4
精品文档---下载后可任意编辑火花机作业流程1、目的:标准放电作业,实现工作流程化,提高加工效率和品质,确保模具按时保质地完成。2、范围:适用所有的模具放电加工。3、职责:负责模具零件的 EDM 加工。4、定义:无5、内容:5.1 组长根据生产情况,参加制订生产方案: 根据模具加工工艺评审会议明确本组加工任务; 根据实际情况,与加工生管共同制定生产方案,明确加工时段及完成日期; 需特别考前须知必须加以标注,并通过看板公告,会议等形式下达工作指令。5.2 组长接收上一工站提供的工件和图纸: 接受由 CNC 提供的铜公零件图,填写?铜公加工控制表?:A:检查图纸与铜公形状是否相符,如不符,那么由 CNC 人员加以检查确认并签名;B:检查图纸标示的基准角与铜公是否相符,如不符,退回 CNC 处理,并记录;C:检查铜公是否需线割,线割部位是否有突起线割痕;如需线割,送线割处理,如有突起刀痕,在知会线割组长后送省模处理,并加以记录;D:检查图纸,查看火花位是否合理。根据?铜公火花位标准?,查看铜公检测报告是否与实际情况相符,如不合理,应由组长与 CNC 组长沟通,并记录。 接收放电位置总装图:A:检查图纸基准线与工件中心线是否重合,如不重合需二次偏数,需加以标注;B:检查工件基角与图纸所示基角是否相符,如不符退回 CNC;C:检查 Z 轴碰数基准位置;D:检查考前须知是否清楚,如不清楚,退回 CNC。 精品文档---下载后可任意编辑E:检查图纸有无手工更改,如有更改,检查更改人有无签名确认,如更改而无人签名,退回 CNC。 组长接收由品管分发的合格铜公:A:检查铜公编号,外形是否与图纸相符,如不符,可不接收;B:检查铜公有无变形,损伤,披锋,镙丝孔内铜屑是否清理干净;C:检查需加工位置有无省模,省模是否合格。不合格的铜公,可拒收;D: 检查铜公尺寸及火花位是否与图纸相符,并与品管检验单加以核对。如误差在MM 火花位调整;E: 检查铜公基角是否与图纸相符,碰数位置是否清楚,如基台起级或不成平面时,退回上一工站。 组长按收上一工站分发的工件:A:检查工件基准角与放电位置总图标示是否相符,如不符退回上一工站,如未加工零件基准角,特别情况下可按;B:检查工件是否直角,平面是否平整,如直角平整度超过 0.015,可退回上一工站;C:检查工件外观是否完好无损,如有损伤,退回上一工站;D:检查其它工序加工的尺寸是否准确,所留余量是否合理,如余量超出以下范围,可拒收。加工...
