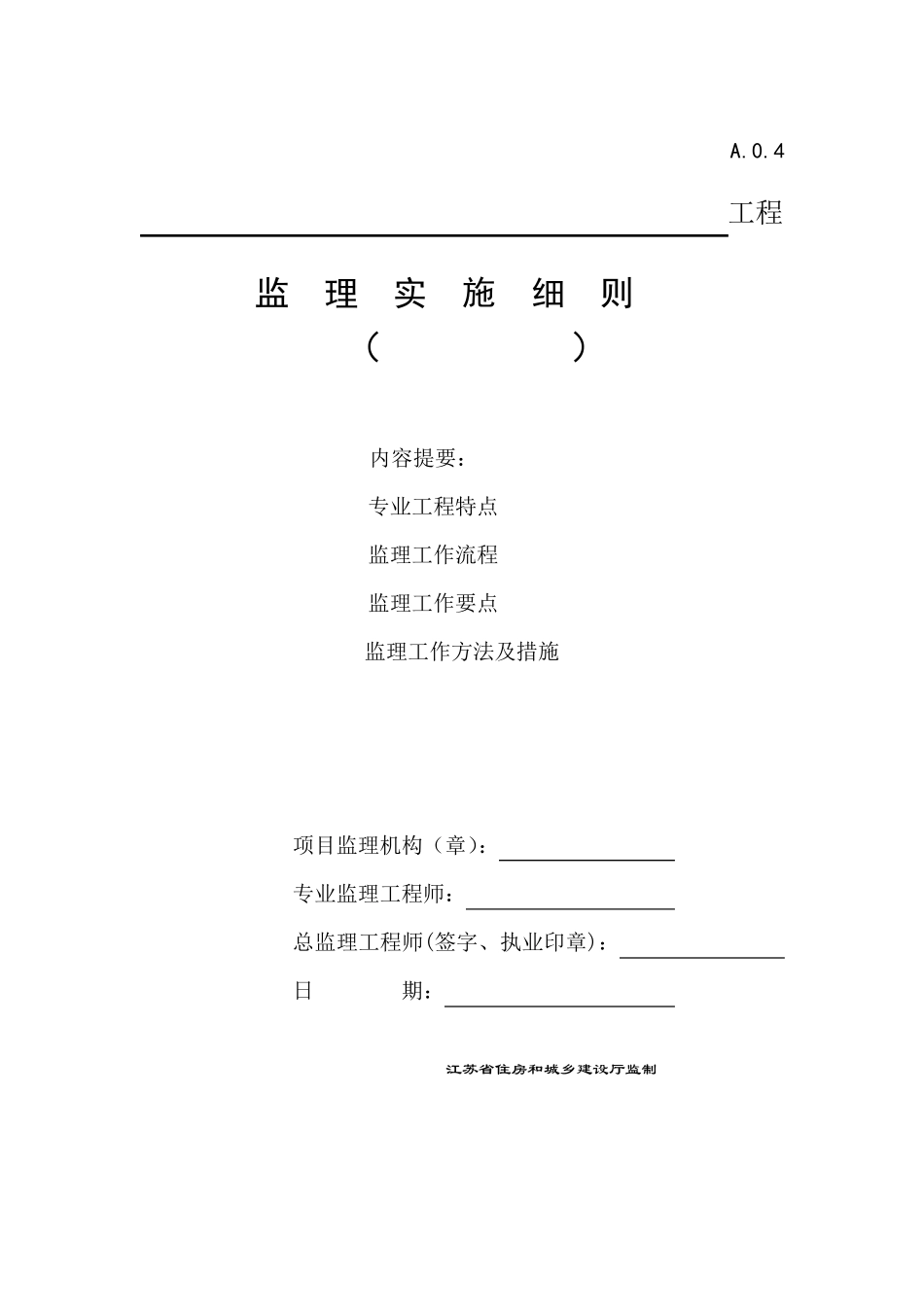

A.0.4 工程 监理实施细则 （ ） 内容提要： 专业工程特点 监理工作流程 监理工作要点 监理工作方法及措施 项目监理机构（章）： 专业监理工程师： 总监理工程师(签字、执业印章)： 日 期： 江苏省住房和城乡建设厅监制 2 .8 钢板桩施工质量监理细则 一、质量标准： (一)依据标准： 应符合国家标准 GBJ202-83《地基与基础工程施工及验收规范》 (二)基本要求： 打桩前进行系统的轴线复合，板桩轴线偏差应控制在20mm 以内。插桩时垂直偏差不得超过0.5%桩尖位于软土时，以桩尖达到设计标高为符合要求，桩顶允许偏差应控制在-50～+100mm 范围。板桩打入后，允许位置偏移100mm垂直度应控制在1%以内。钢筋砼板桩这间缝隙，用于防渗时不得大于20mm，用于挡土时不得大于25mm。 (三)允许偏差项目： 1、钢板桩允许偏差值： 高度允许偏差 ±3MM 宽度绝对偏差 +10MM ～ -5MM 弯曲挠度用2M 长锁口样板能顺利通过全长，挠度小于１% 桩端平面应平整，倾斜小于3MM。 2、钢筋砼板桩允许偏差值： 横截面相对两边之差 5MM 凸榫和凹榫 ±3MM 保护层厚度 ±5MM 桩尖对桩轴线位移 10MM 桩身弯曲矢高≤0.1%桩长且 ≤10MM 3、木板桩允许偏差值： 厚度 -10MM 凸榫和凹榫 ±2MM 桩身弯曲矢高 0.3%桩长 二、风险分析： 板桩做为支护，档土结构与地下连续墙，搅拌桩相比，刚度较小。设计，施工中不严肃对待，将发生基坑（槽）失稳，渗水漏浆泥，引起周围地基土沉降，对周围建筑物，管线造成破坏。施工中经常发生的事故为: 1、桩身断裂 2、桩顶碎裂 3、沉桩达不到设计要求 4、桩身倾斜。 桩身断裂原因分析： 1、桩身在施工过程中出现较大弯曲，在反复的集中荷载作用下，当桩身不能承受抗弯强度时，即产生断裂。 2、桩在反复长时间打击中，受拉、压应力，如拉应力过大，混凝土发生破碎，桩身即断裂。 3、制作桩的水泥标号不合要求，砂、石中含泥、碎石量偏大，施工时该处断裂。 桩顶碎裂原因分析： 1、桩顶强度不够 2、桩身外形质量不符合规范要求 3、施工机具选择或使用不当，尤其要分析桩锤重量及击打次数 4、桩顶与桩帽接触面不平 5、沉桩时桩顶未加缓冲垫或缓冲垫损坏后，未及时更换。 沉桩达不到设计要求原因分析： 1、勘探资料不全或没有准确反映现场工程地质情况 2、桩锤选择太大或太小，使桩沉不到设计要求控制标高 3、桩顶打碎或桩身打断至使桩不能继续打入 桩身倾斜原因分析： 1、打桩机...
