拉森钢板桩计算

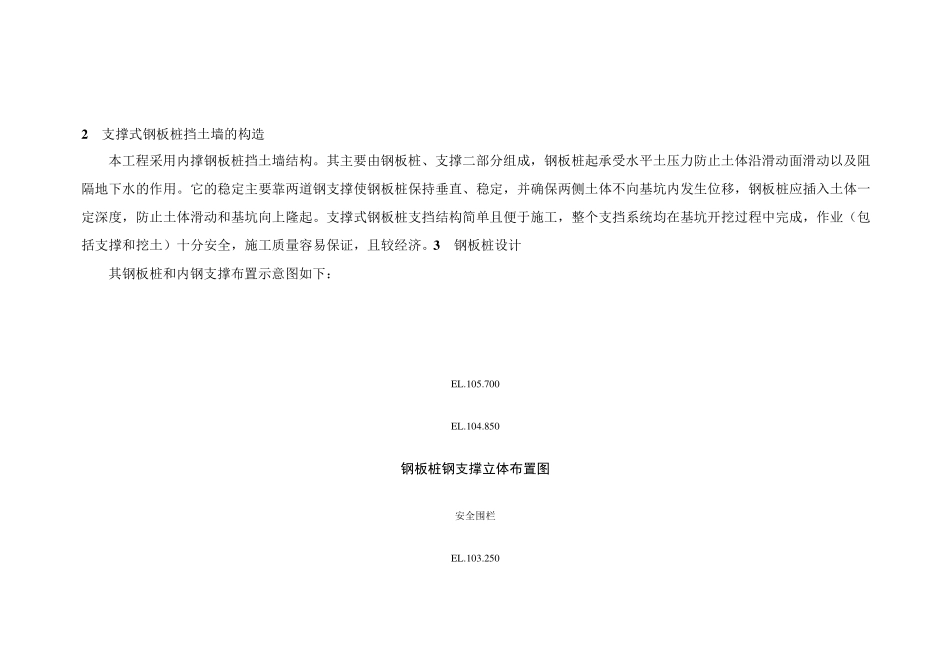

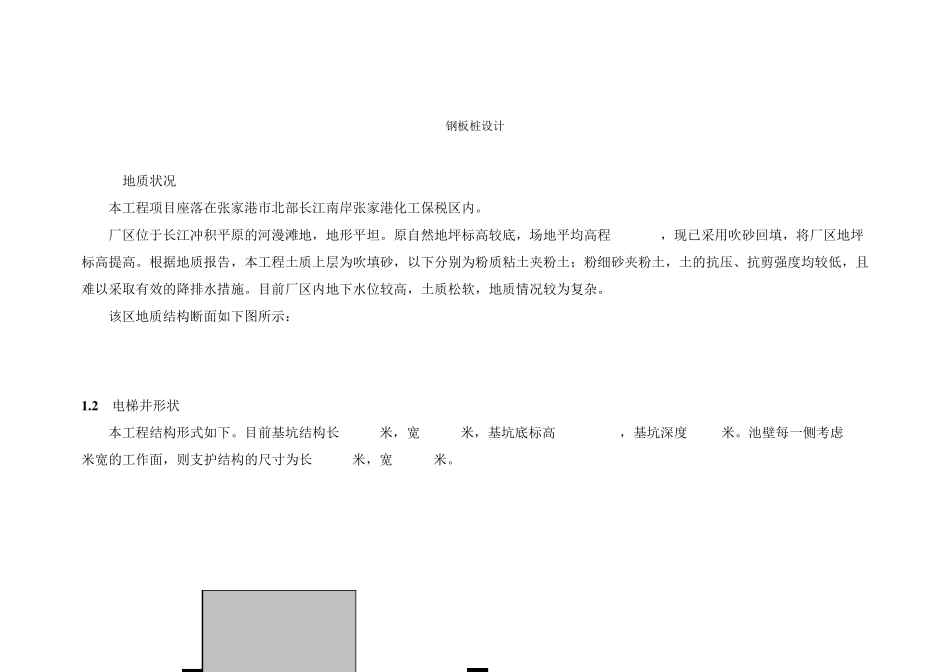

钢板桩设计 1.1 地质状况 本工程项目座落在张家港市北部长江南岸张家港化工保税区内。 厂区位于长江冲积平原的河漫滩地，地形平坦。原自然地坪标高较底，场地平均高程106.20m，现已采用吹砂回填，将厂区地坪标高提高。根据地质报告，本工程土质上层为吹填砂，以下分别为粉质粘土夹粉土；粉细砂夹粉土，土的抗压、抗剪强度均较低，且难以采取有效的降排水措施。目前厂区内地下水位较高，土质松软，地质情况较为复杂。 该区地质结构断面如下图所示： 1 .2 电梯井形状 本工程结构形式如下。目前基坑结构长13.50米，宽 10.35米，基坑底标高EL.98.55m，基坑深度 7.65米。池壁每一侧考虑 2.0米宽的工作面，则支护结构的尺寸为长17.50米，宽 14.40米。 2 支撑式钢板桩挡土墙的构造 本工程采用内撑钢板桩挡土墙结构。其主要由钢板桩、支撑二部分组成，钢板桩起承受水平土压力防止土体沿滑动面滑动以及阻隔地下水的作用。它的稳定主要靠两道钢支撑使钢板桩保持垂直、稳定，并确保两侧土体不向基坑内发生位移，钢板桩应插入土体一定深度，防止土体滑动和基坑向上隆起。支撑式钢板桩支挡结构简单且便于施工，整个支挡系统均在基坑开挖过程中完成，作业（包括支撑和挖土）十分安全，施工质量容易保证，且较经济。3 钢板桩设计 其钢板桩和内钢支撑布置示意图如下： EL.105.700 EL.104.850 钢板桩钢支撑立体布置图 安全围栏 EL.103.250 EL.100.250 电梯井钢板桩平面布置图 安全围栏 上下通道 1.0m 宽 13500 2000 2000 12m 钢板桩 2000 4 5 0 0 2 0 0 0 钢板桩围檩及内支撑平面布置图 工字钢4 0 0 ×4 0 0 围檩 φ 3 7 7 ×1 0 钢管支撑 φ 6 3 0 ×1 2 钢管支撑 4 5 0 0 4 5 0 0 本工程钢板桩采用Ⅳ型拉森钢板桩，长度为 12m,宽度 400mm。（即每 2.5块 1m）。钢板桩水平围檩采用 40号工字钢，内支撑采用Φ 630×12的直撑钢管和Φ 377×10的斜撑钢管。 为此，共需 12米长的钢板桩数量： N =（A+B）×2÷0.4 =（17.5+14.35）×2÷0.4 = 160根。 本方案基坑开挖深度最深按 6.30m 计算，设二道水平支撑。第一道水平钢支撑中心布置在 103.25m 处，第二道水平钢支撑中心布置在 100.25m 处，这样下道支撑距基坑底约为 1.70m 。 4 钢板桩支撑体系设计及验算以及基底土抗隆起验算 对内支撑基坑，造成基坑失稳的直接原因一般可归纳为两类：结构不足（墙体、支撑等的...
