拓普康全站仪GTS335N数据上传及下载操作说明

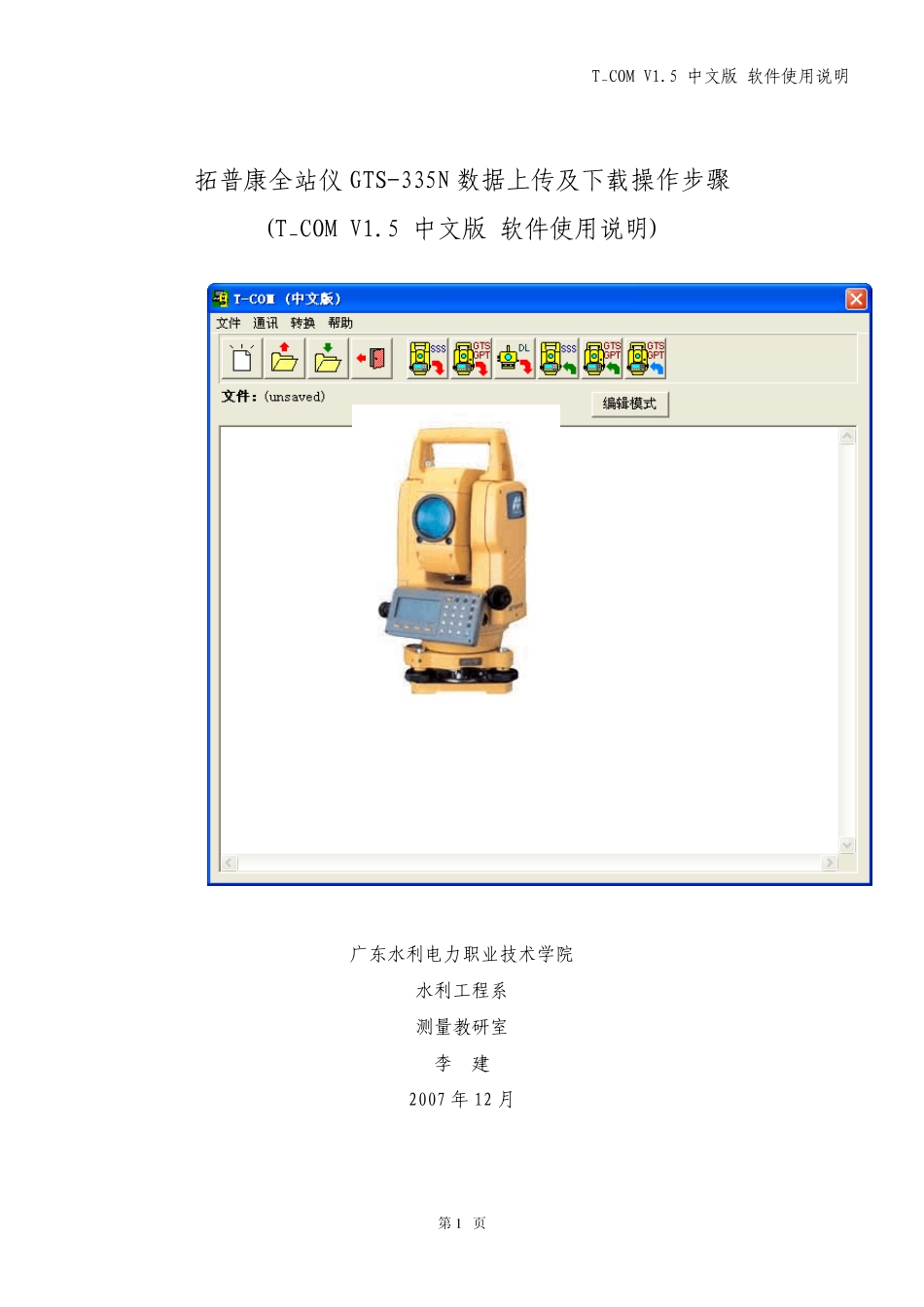

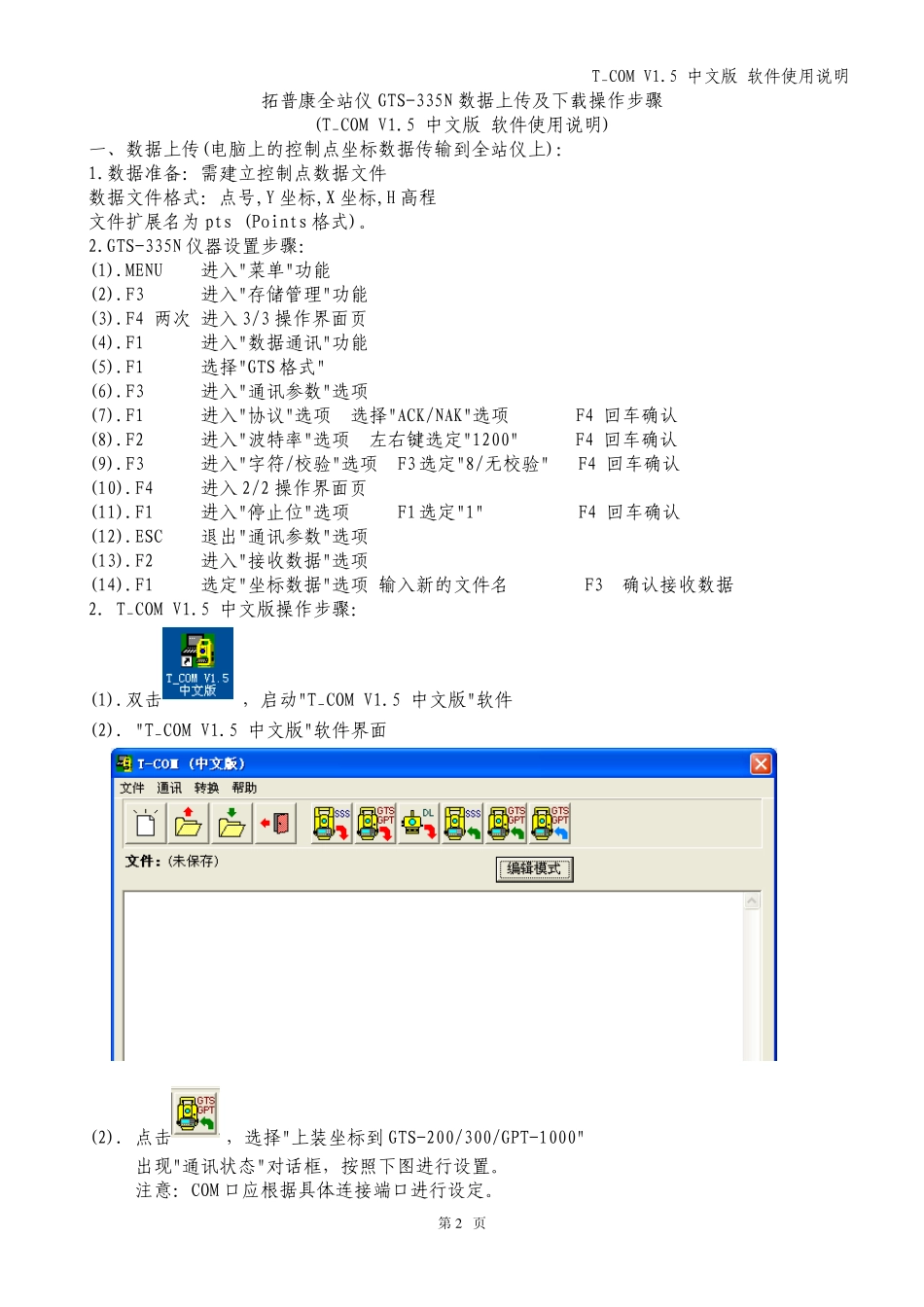

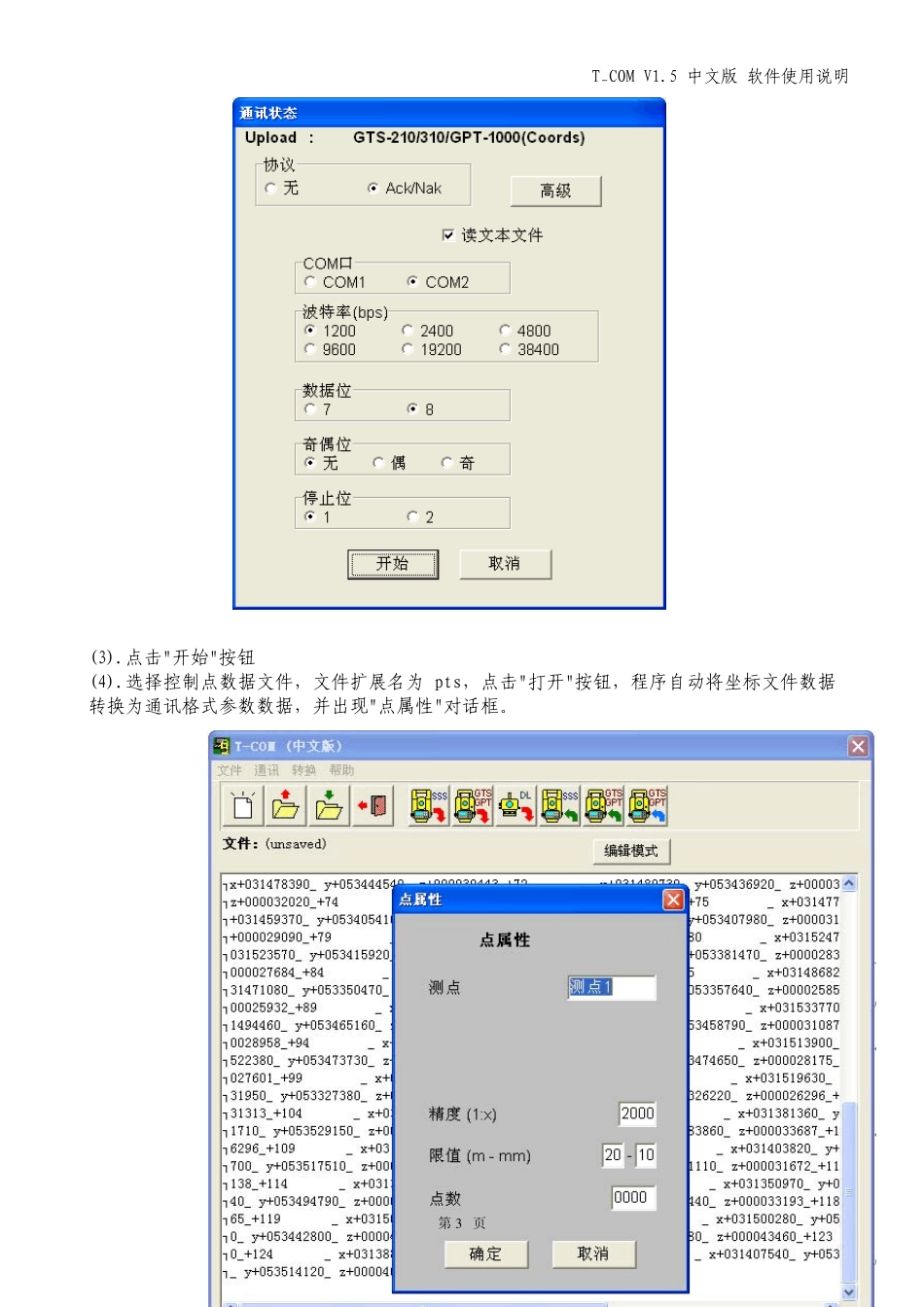

T_COM V1.5 中文版 软件使用说明 拓普康全站仪 GTS-335N 数据上传及下载操作步骤 (T_COM V1.5 中文版 软件使用说明) 广东水利电力职业技术学院 水利工程系 测量教研室 李 建 2007 年 12 月 第 1 页 T_COM V1.5 中文版 软件使用说明 拓普康全站仪GTS-335N 数据上传及下载操作步骤 (T_COM V1.5 中文版 软件使用说明) 一、数据上传(电脑上的控制点坐标数据传输到全站仪上)： 1.数据准备：需建立控制点数据文件 数据文件格式：点号,Y 坐标,X 坐标,H 高程 文件扩展名为 pts (Points 格式)。 2.GTS-335N 仪器设置步骤： (1).MENU 进入"菜单"功能 (2).F3 进入"存储管理"功能 (3).F4 两次 进入 3/3 操作界面页 (4).F1 进入"数据通讯"功能 (5).F1 选择"GTS 格式" (6).F3 进入"通讯参数"选项 (7).F1 进入"协议"选项 选择"ACK/NAK"选项 F4 回车确认 (8).F2 进入"波特率"选项 左右键选定"1200" F4 回车确认 (9).F3 进入"字符/校验"选项 F3选定"8/无校验" F4 回车确认 (10).F4 进入 2/2 操作界面页 (11).F1 进入"停止位"选项 F1选定"1" F4 回车确认 (12).ESC 退出"通讯参数"选项 (13).F2 进入"接收数据"选项 (14).F1 选定"坐标数据"选项 输入新的文件名 F3 确认接收数据 2. T_COM V1.5 中文版操作步骤： (1).双击，启动"T_COM V1.5 中文版"软件 (2). "T_COM V1.5 中文版"软件界面 (2). 点击，选择"上装坐标到 GTS-200/300/GPT-1000" 出现"通讯状态"对话框，按照下图进行设置。 注意：COM 口应根据具体连接端口进行设定。 第 2 页 T_COM V1.5 中文版 软件使用说明 (3).点击"开始"按钮 (4).选择控制点数据文件，文件扩展名为pts，点击"打开"按钮，程序自动将坐标文件数据转换为通讯格式参数数据，并出现"点属性"对话框。 第 3 页 T_COM V1.5 中文版 软件使用说明 (5).不需要作任何修改，点击按钮。程序出现下图所示窗口，程序开始上传数据。 (6). 上传结束后，全站仪会有"哔"的一声提示音，"上装/下载"对话框自动消失。 数据上传成功！ 第 4 页 T_COM V1.5 中文版 软件使用说明 二、数据下载(全站仪测量坐标数据传输到电脑上)： 1.GTS-335N 仪器设置步骤： (1).MENU 进入"菜单"功能 (2).F3 进入"存储管理"功能 (3).F4 两次 进入 3/3 操作界面页 (4).F1 进入"数据通讯"功能 (5).F1 选择"GTS 格式" (...
