拨叉831003说明书

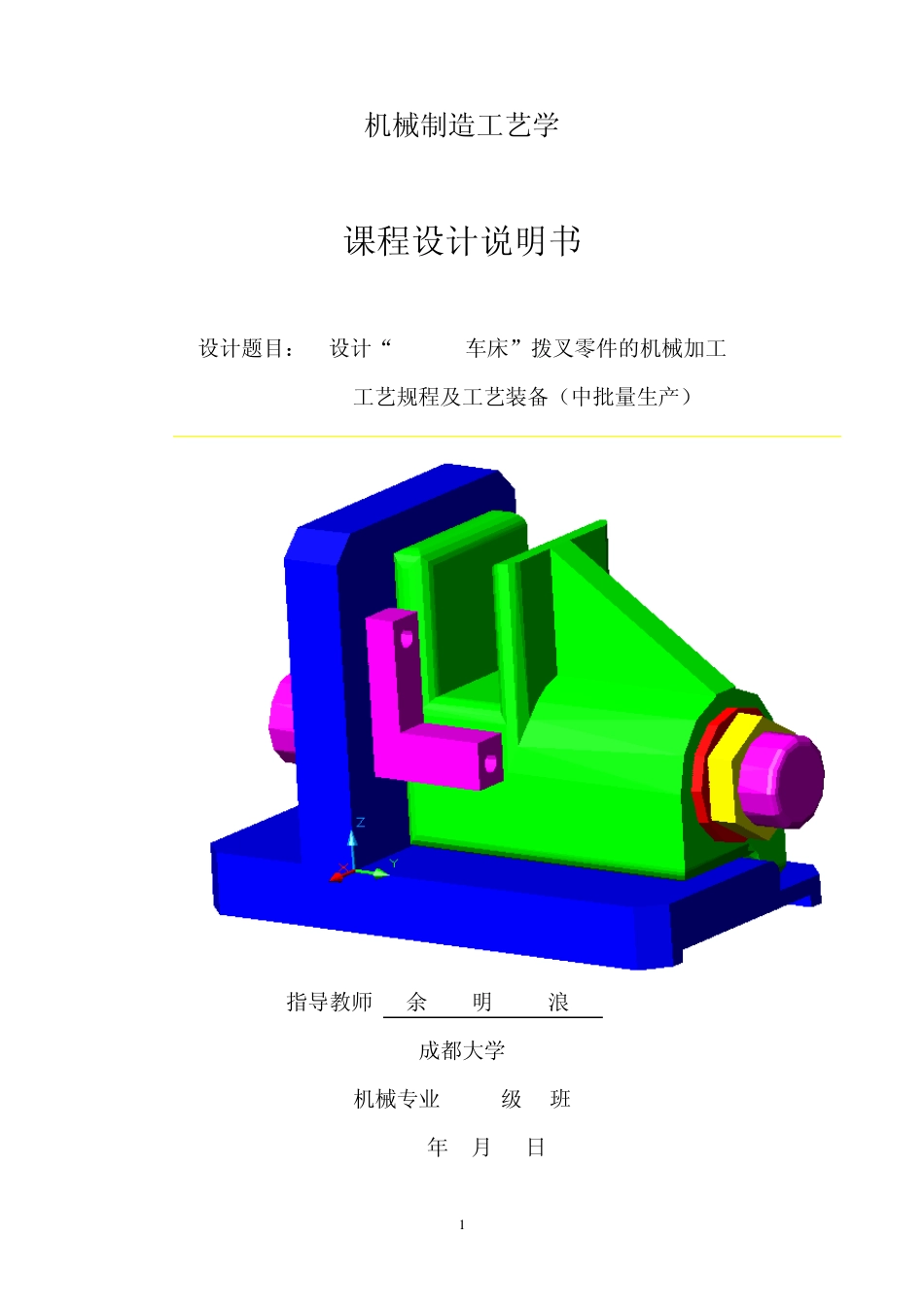

拨叉831003说明书_第1页
1/20

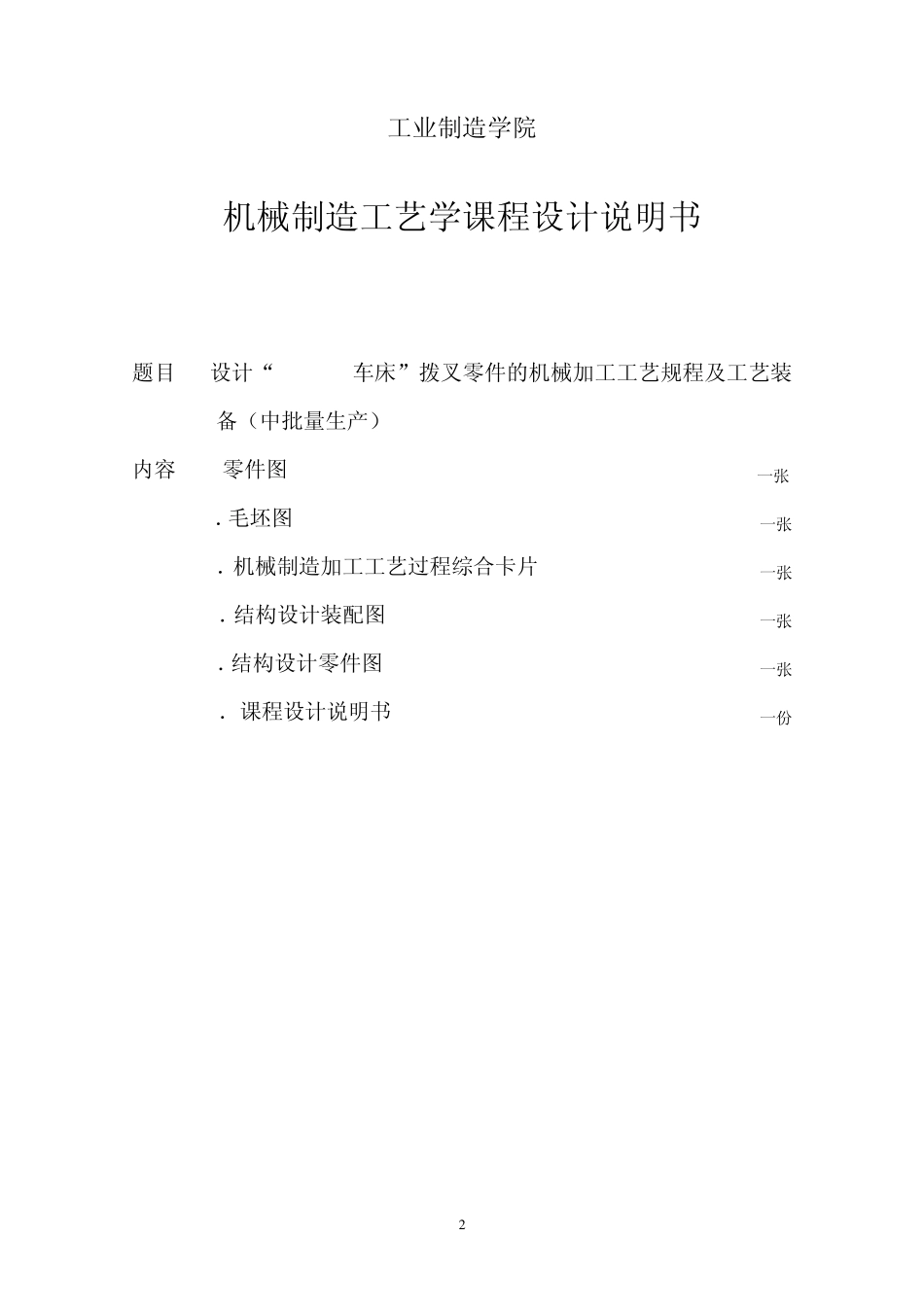

拨叉831003说明书_第2页
2/20

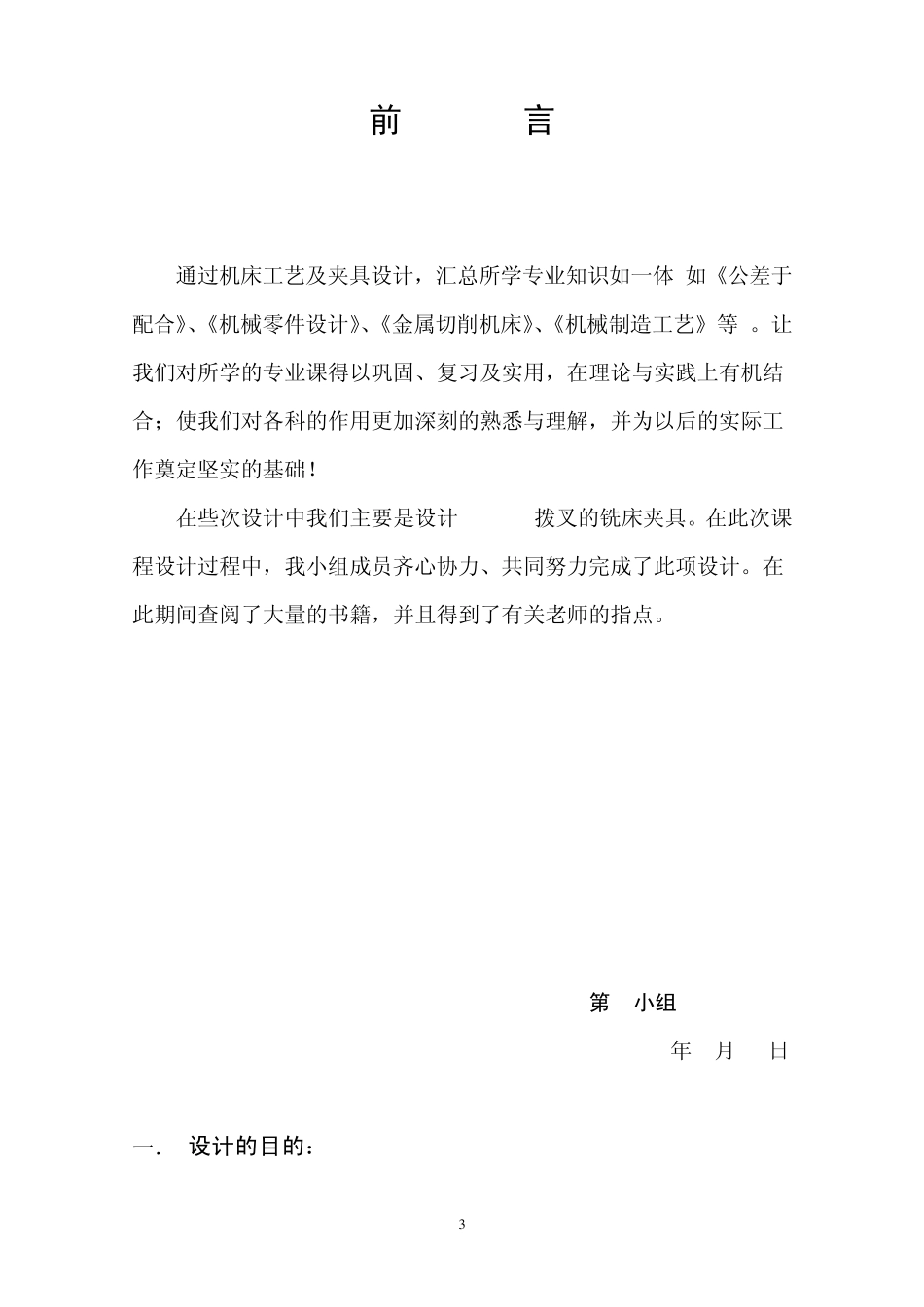

拨叉831003说明书_第3页
3/20
1 机械制造工艺学 课程设计说明书 设计题目: 设计“CA6140车床”拨叉零件的机械加工 工艺规程及工艺装备(中批量生产) 设计者 张 志 勇 ( 200520110143) 指导教师 余 明 浪 成都大学 机械专业 2005级 1班 2007年 9月 15日 2 工业制造学院 机械制造工艺学课程设计说明书 题目 设计“CA6140车床”拨叉零件的机械加工工艺规程及工艺装备(中批量生产) 内容 1.零件图 一张 2.毛坯图 一张 3.机械制造加工工艺过程综合卡片 一张 4.结构设计装配图 一张 5.结构设计零件图 一张 6.课程设计说明书 一份 3 前 言 通过机床工艺及夹具设计,汇总所学专业知识如一体(如《公差于配合》、《机械零件设计》、《金属切削机床》、《机械制造工艺》等)。让我们对所学的专业课得以巩固、复习及实用,在理论与实践上有机结合;使我们对各科的作用更加深刻的熟悉与理解,并为以后的实际工作奠定坚实的基础! 在些次设计中我们主要是设计CA6140拨叉的铣床夹具。在此次课程设计过程中,我小组成员齐心协力、共同努力完成了此项设计。在此期间查阅了大量的书籍,并且得到了有关老师的指点。 第 6小组 2007年 9月 15日 一. 设计的目的: 4 机械制造工艺学课程设计,是在学完机械制造工艺学及夹具设计原理课程,经过生产实习取得感性知识后进行的一项教学环节;在老师的指导下,要求在设计中能初步学会综合运用以前所学过的全部课程,并且独立完成的一项工程基本训练。同时,也为以后搞好毕业设计打下良好基础。通过课程设计达到以下目的: 1、能熟练的运用机械制造工艺学的基本理论和夹具设计原理的知识,正确地解决一个零件在加工中的定位,夹紧以及合理制订工艺规程等问题的方法,培养学生分析问题和解决问题的能力。 2、通过对零件某道工序的夹具设计,学会工艺装备设计的一般方法。通过学生亲手设计夹具(或量具)的训练,提高结构设计的能力。 3、课程设计过程也是理论联系实际的过程,并学会使用手册、查询相关资料等,增强学生解决工程实际问题的独立工作能力。 二. 零件的分析 (一)、零件的作用:题目给定的零件是CA6140 拨叉(见附图 1)它位于车床变速机构中,主要起换档,使主轴回转运动按照工作者的要求进行工作。宽度为30+0.0120mm 的面 寸精度要求很高,因为在拨叉拔动使滑 移齿轮时如果槽的尺寸精度不高或间隙 很大时,滑移齿轮得不到很高的位置精 度。所以,宽度为30+0.012...
