拼接控制器控制管理软件介绍和使用

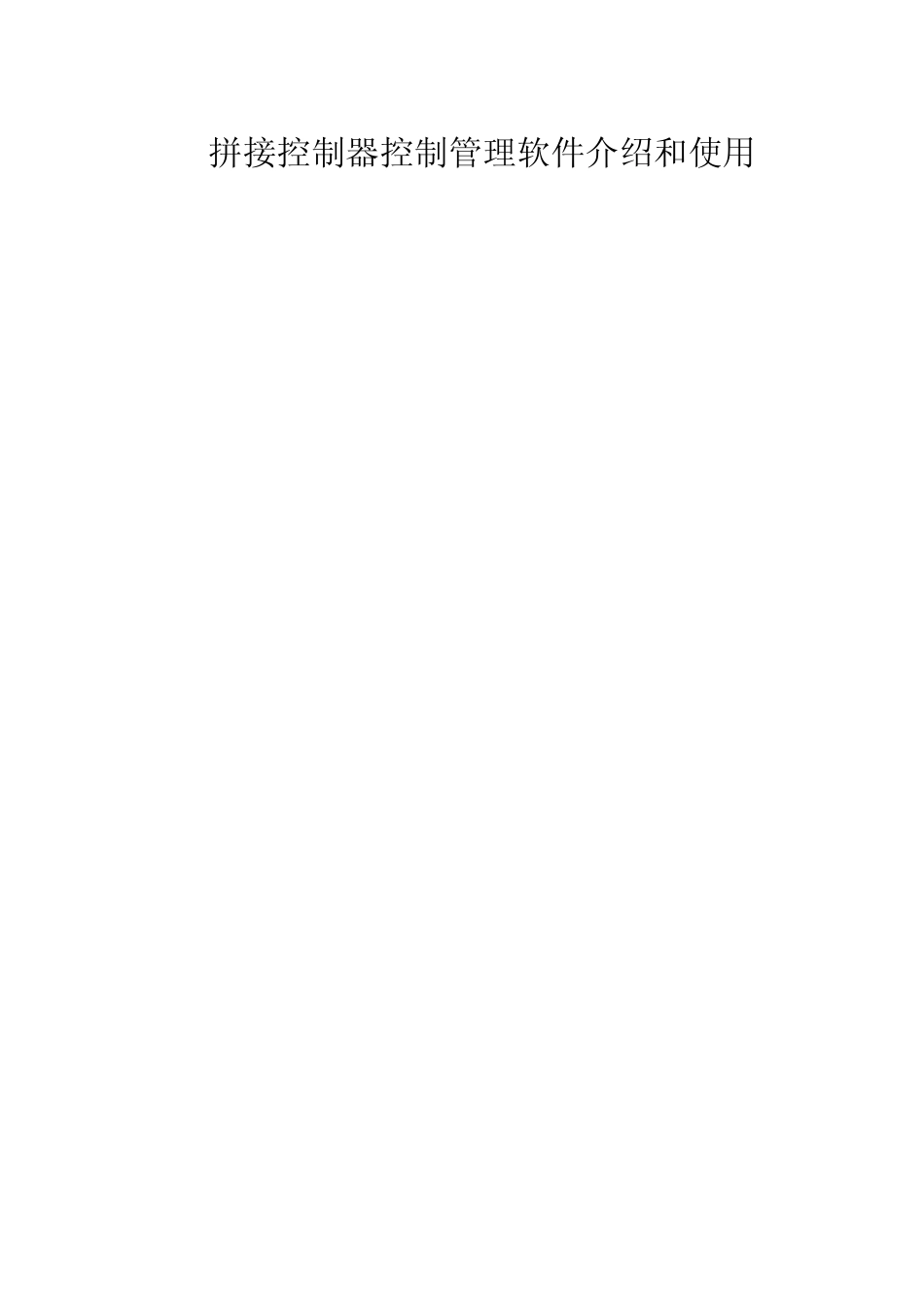

拼接控制器控制管理软件介绍和使用_第1页
1/12
拼接控制器控制管理软件介绍和使用_第2页
2/12
拼接控制器控制管理软件介绍和使用_第3页
3/12
拼接控制器控制管理软件介绍和使用 MultiView 2.0运行在Windows9x/NT/2000/XP环境;可实现对处理器显示模式管理、窗口管理、大屏幕控制、预案管理等功能,且所有操作到都能在软件和控制界面上完成。该软件安装在用户的控制PC上,使得对显示终端,处理器的操作方便、快捷,操作界面友好直观,同时可以显示中英文的操作界面。 一、MultiView 2.0 登陆界面 用户登陆界面,默认用户名为ADMIN,口令为空,点击“确定”。 二、MultiView 2.0 控制软件主界面: 该界面仅为控制软件登陆后的界面,目前未进行登陆通讯设置。 三、“文件”主菜单 “文件”菜单中的选项有“连接控制器”,“断开控制器”,“退出”三项。 “连接控制器”和“断开控制器”用于连接控制主机和处理器的连接(连接控制器须保证处理器和控制主机在同一网关IP中),IP设置在“主功能区”——“ 通讯”,控制器端口设置,详细设置请查看通讯设置。 点击“退出”,退出控制软件。 进度:反映控制软件与处理器的连接进度。 四、“主功能区”主菜单 1、通讯设置 通讯设置用于设置控制主机与控制器和矩阵的连接方式。 处理器与控制主机的连接进度 通过该设置可设置处理器,矩阵的控制连接方式,可支持网络和串口控制,同时,可以通过“网络监测与配置”来更改 IP地址和网关来满足客户的实际需求,点击“高级”即可更改 IP地址,如下图。 2、拼接设置 输出设置:用于设置输出分辨率,以及屏幕组合方式。 网络连接方式, 设置IP地址 控制矩阵, 设置COM口 选择 COM 口连接 显示器模式设置:“高级计时”可以更改输出屏的各参数值,改过之后点击“应用”,若是改乱了,点击“恢复”,即可到默认值。 3、矩阵设置 矩阵设置:对于联控矩阵的选择,以及矩阵输入输出的设置。 设置屏幕组合方式 处理器输出分辨率设置 矩阵切换:这部分在软件界面的左侧,通过串口,进行控制矩阵。 4、新建窗口 在控制软件的蓝色区域,按住鼠标左键,向右后方拖动,到了合适的位置后控制该类型矩阵在方格中打勾 设置矩阵输入通道数 切换至 输出通道 松开鼠标左键,出现如图所示界面。在“信号源”一栏中可以选择输入信号源的通道及输入源的类型,单击“应用”。还可以通过“新开窗口”快捷键来开窗口。 4.1若想改变已开出窗口的大小及位置,可以通过两种方式: 1、通过鼠标对已开窗口进行拖放。具体方法:把鼠标移至所开窗口的右下方边缘处,当鼠标变成”<—>”时,...
