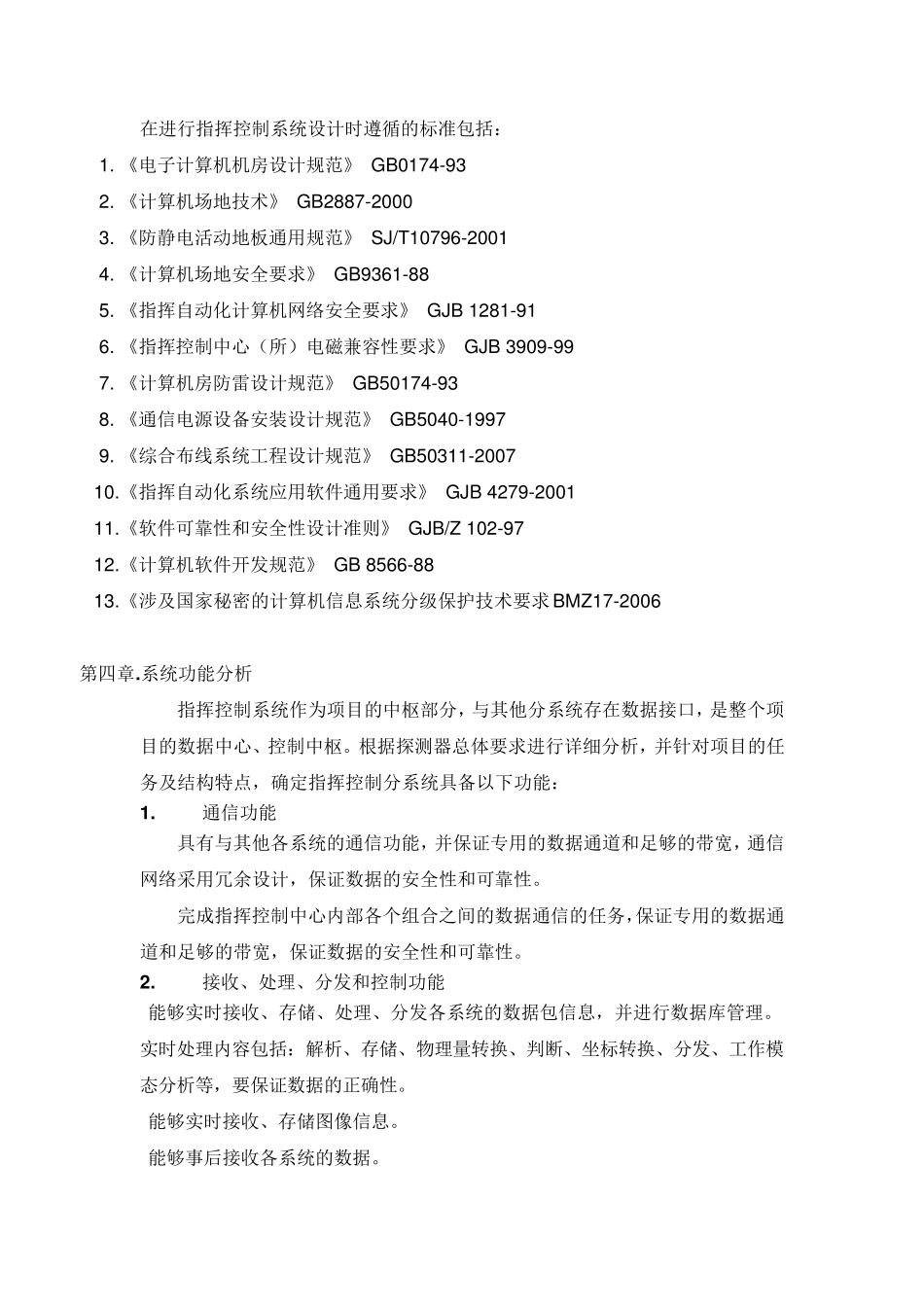

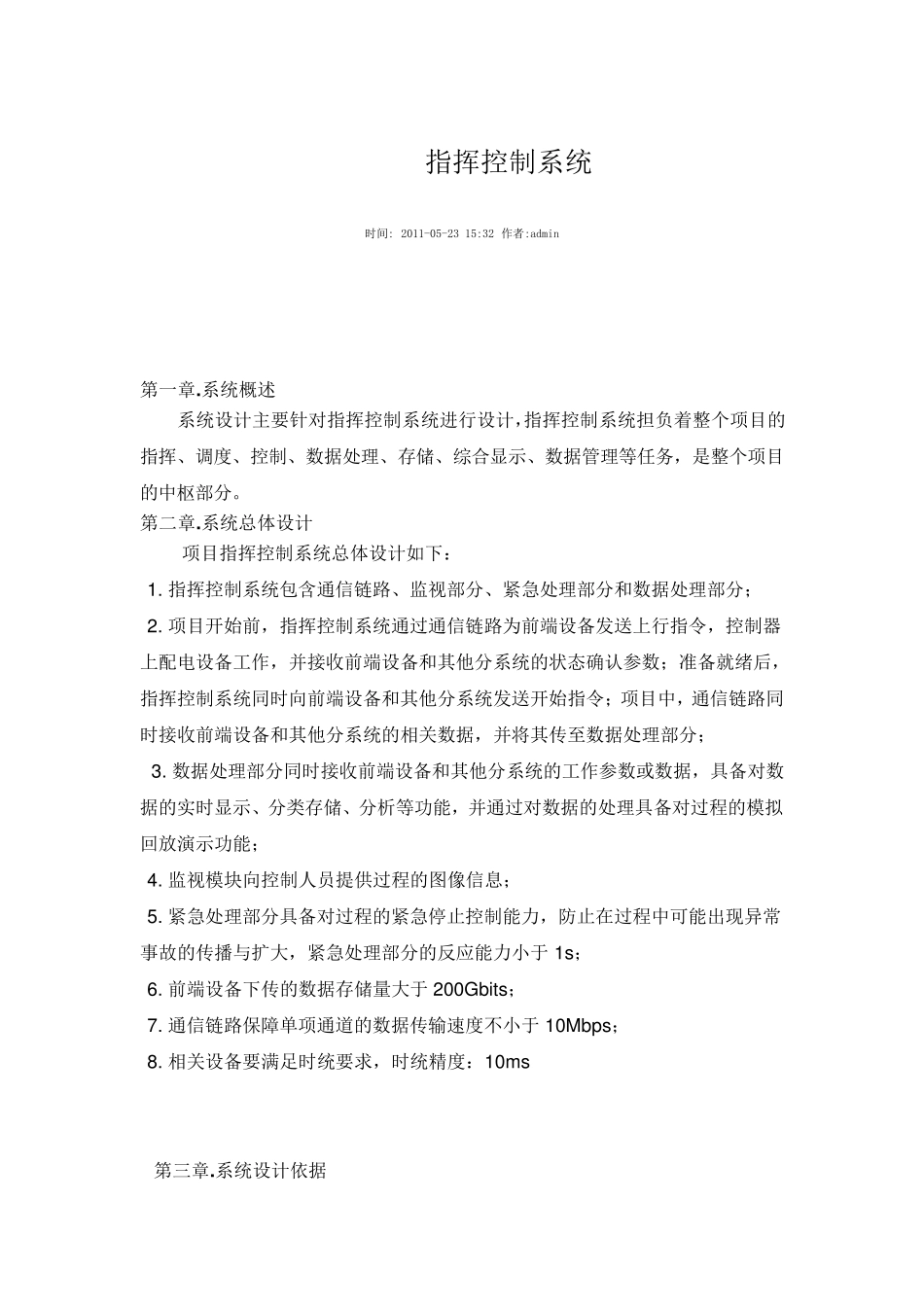

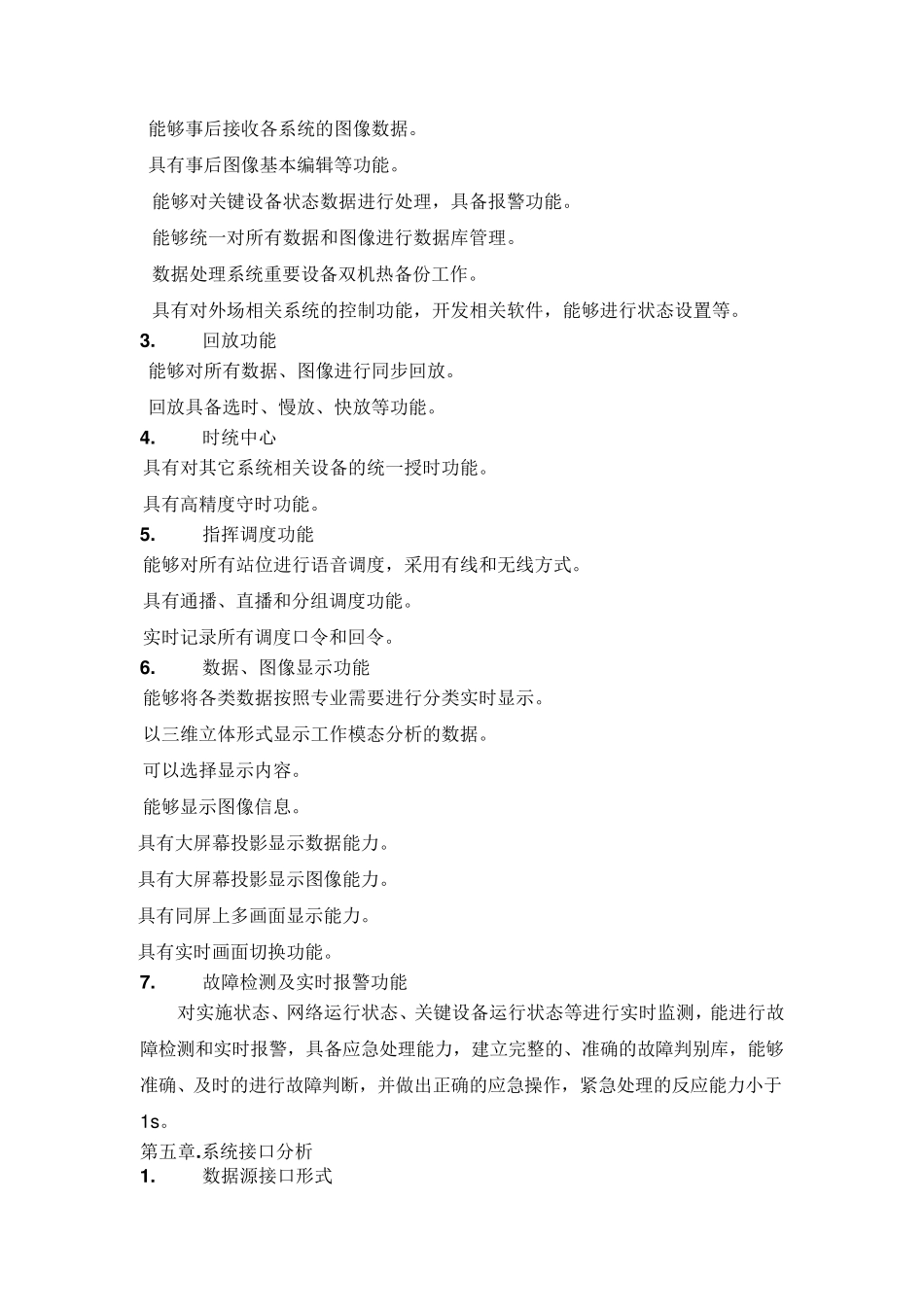

指挥控制系统 时间: 2011-05-23 15:32 作者:admin 第一章.系统概述 系统设计主要针对指挥控制系统进行设计,指挥控制系统担负着整个项目的指挥、调度、控制、数据处理、存储、综合显示、数据管理等任务,是整个项目的中枢部分。 第二章.系统总体设计 项目指挥控制系统总体设计如下: 1. 指挥控制系统包含通信链路、监视部分、紧急处理部分和数据处理部分; 2. 项目开始前,指挥控制系统通过通信链路为前端设备发送上行指令,控制器上配电设备工作,并接收前端设备和其他分系统的状态确认参数;准备就绪后,指挥控制系统同时向前端设备和其他分系统发送开始指令;项目中,通信链路同时接收前端设备和其他分系统的相关数据,并将其传至数据处理部分; 3. 数据处理部分同时接收前端设备和其他分系统的工作参数或数据,具备对数据的实时显示、分类存储、分析等功能,并通过对数据的处理具备对过程的模拟回放演示功能; 4. 监视模块向控制人员提供过程的图像信息; 5. 紧急处理部分具备对过程的紧急停止控制能力,防止在过程中可能出现异常事故的传播与扩大,紧急处理部分的反应能力小于1s; 6. 前端设备下传的数据存储量大于200Gbits; 7. 通信链路保障单项通道的数据传输速度不小于10Mbps; 8. 相关设备要满足时统要求 ,时统精 度:10ms 第三 章.系统设计依 据 在进行指挥控制系统设计时遵循的标准包括: 1. 《电子计算机机房设计规范》 GB0174-93 2. 《计算机场地技术》 GB2887-2000 3. 《防静电活动地板通用规范》 SJ/T10796-2001 4. 《计算机场地安全要求》 GB9361-88 5. 《指挥自动化计算机网络安全要求》 GJB 1281-91 6. 《指挥控制中心(所)电磁兼容性要求》 GJB 3909-99 7. 《计算机房防雷设计规范》 GB50174-93 8. 《通信电源设备安装设计规范》 GB5040-1997 9. 《综合布线系统工程设计规范》 GB50311-2007 10.《指挥自动化系统应用软件通用要求》 GJB 4279-2001 11.《软件可靠性和安全性设计准则》 GJB/Z 102-97 12.《计算机软件开发规范》 GB 8566-88 13.《涉及国家秘密的计算机信息系统分级保护技术要求BMZ17-2006 第四章.系统功能分析 指挥控制系统作为项目的中枢部分,与其他分系统存在数据接口,是整个项目的数据中心、控制中枢。根据探测器总体要求进行详细分析,并针对项目的任务及结构特点,确定指挥控制分系统具备以下功能: 1 . 通信功能 具有与其...
