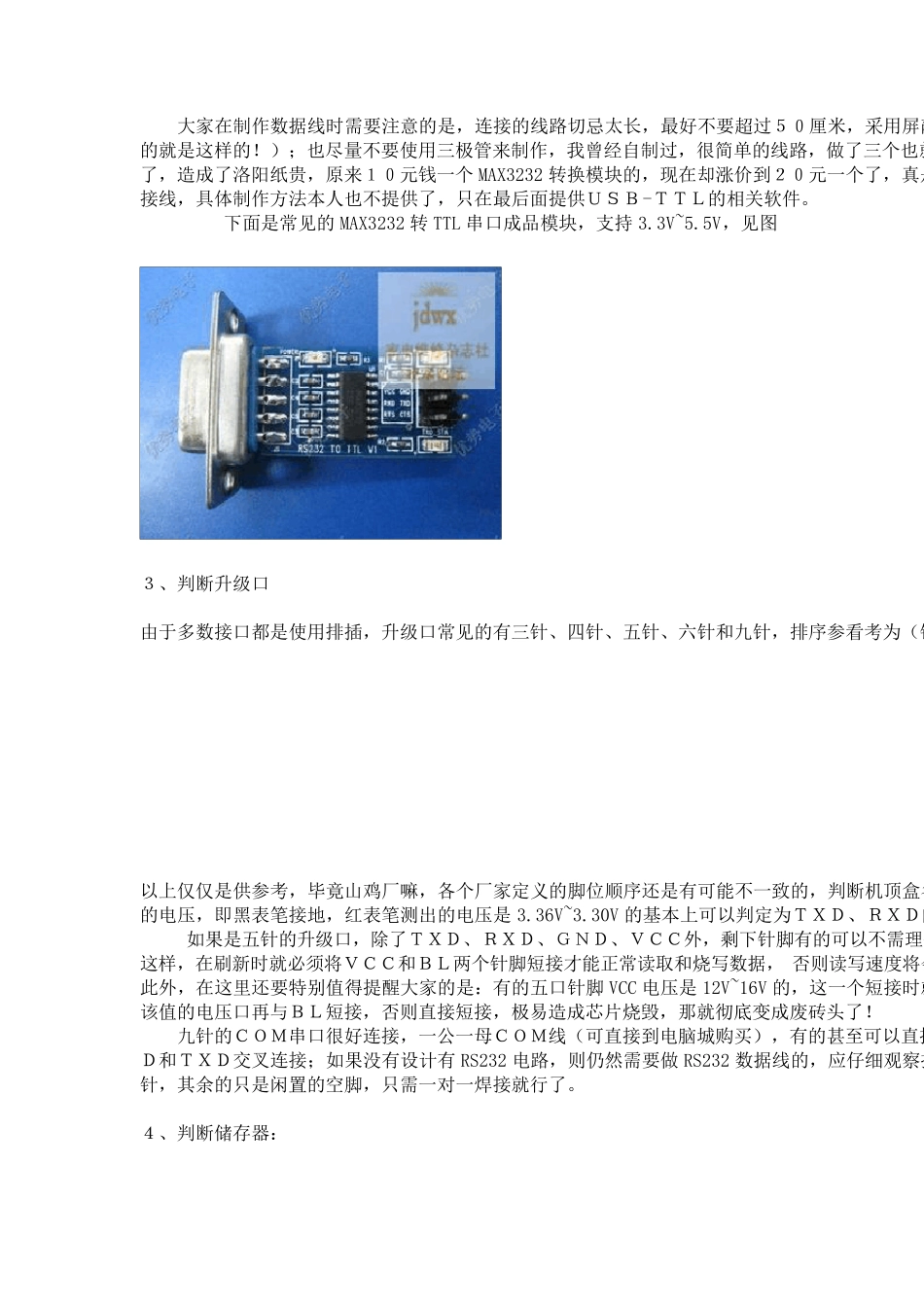

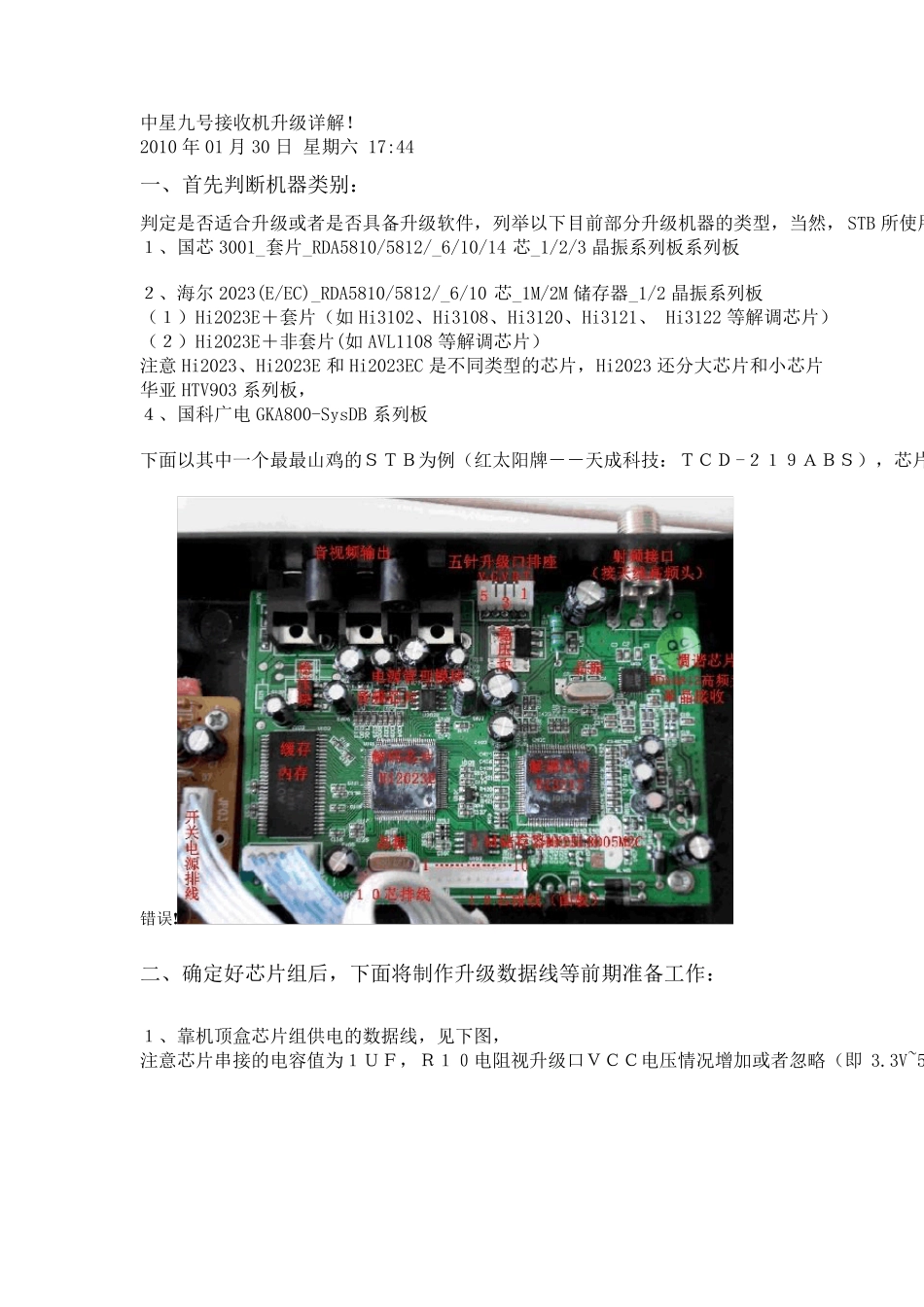

中星九号接收机升级详解! 2010 年01 月30 日 星期六 17:44 一、首先判断机器类别: 判定是否适合升级或者是否具备升级软件,列举以下目前部分升级机器的类型,当然,STB 所使用1、国芯 3001_套片_RDA5810/5812/_6/10/14 芯_1/2/3 晶振系列板系列板 2、海尔 2023(E/EC)_RDA5810/5812/_6/10 芯_1M/2M 储存器_1/2 晶振系列板 (1)Hi2023E+套片(如 Hi3102、Hi3108、Hi3120、Hi3121、 Hi3122 等解调芯片) (2)Hi2023E+非套片(如 AVL1108 等解调芯片) 注意 Hi2023、Hi2023E 和 Hi2023EC 是不同类型的芯片,Hi2023 还分大芯片和小芯片 华亚 HTV903 系列板, 4、国科广电 GKA800-SysDB 系列板 下面以其中一个最最山鸡的STB为例(红太阳牌--天成科技:TCD-219ABS),芯片错误! 二、确定好芯片组后,下面将制作升级数据线等前期准备工作: 1、靠机顶盒芯片组供电的数据线,见下图, 注意芯片串接的电容值为1UF,R10电阻视升级口VCC电压情况增加或者忽略(即 3.3V~5 2、有的老式的TTL电平转换 RS232 芯片需要的5V电源支持才能正常接受和发送数据,这就需要制作5V自取电式升级数据线,见图: 上图接入串口的4、7脚空测时是负电输出,这就要求上位软件使串口的 7 和 4 引脚变为高电平才1、软件上要启动; 2、硬件上要做到: (1)确保接入的二极管为普通的IN4148开关二极管,而不要选用高功耗的整流二极管; (2)稳压块为低功耗的78L05,而不要选用7805等; (3)RS232电平转换芯片为低功耗芯片; (4)不行的话,将输入端47UF的电解换为470UF,将输出端100UF的电解换为47实在不行,想办法从 USB 等另外取电 大家在制作数据线时需要注意的是,连接的线路切忌太长,最好不要超过50厘米,采用屏蔽的就是这样的!);也尽量不要使用三极管来制作,我曾经自制过,很简单的线路,做了三个也就了,造成了洛阳纸贵,原来10元钱一个MAX3232 转换模块的,现在却涨价到20元一个了,真是接线,具体制作方法本人也不提供了,只在最后面提供USB-TTL的相关软件。 下面是常见的MAX3232 转TTL 串口成品模块,支持3.3V~5.5V,见图 3、判断升级口 由于多数接口都是使用排插,升级口常见的有三针、四针、五针、六针和九针,排序参看考为(针 以上仅仅是供参考,毕竟山鸡厂嘛,各个厂家定义的脚位顺序还...
