挖掘机工作装置各部分的基本尺寸计算和验证

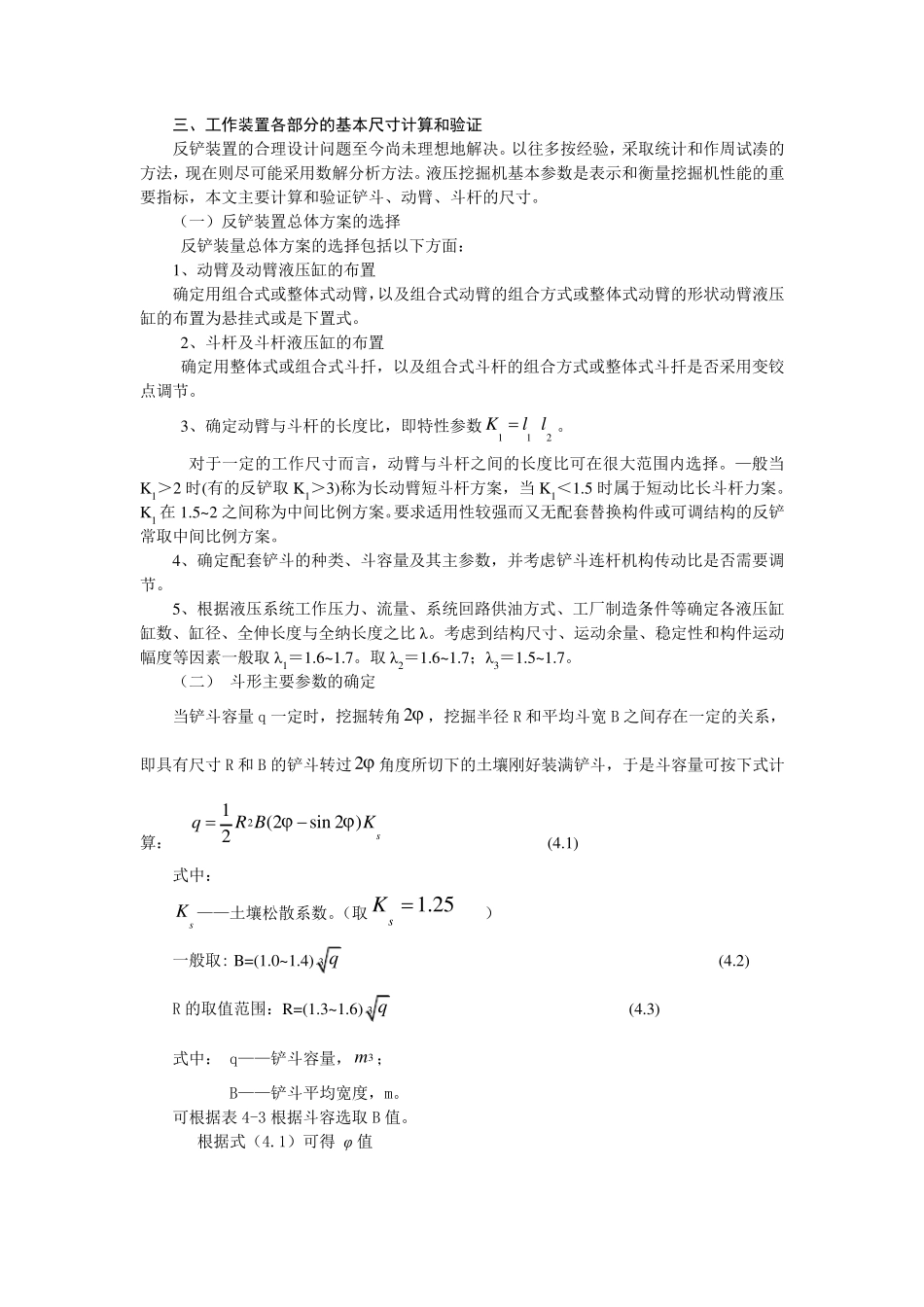

挖掘机工作装置各部分的基本尺寸计算和验证_第1页
1/10

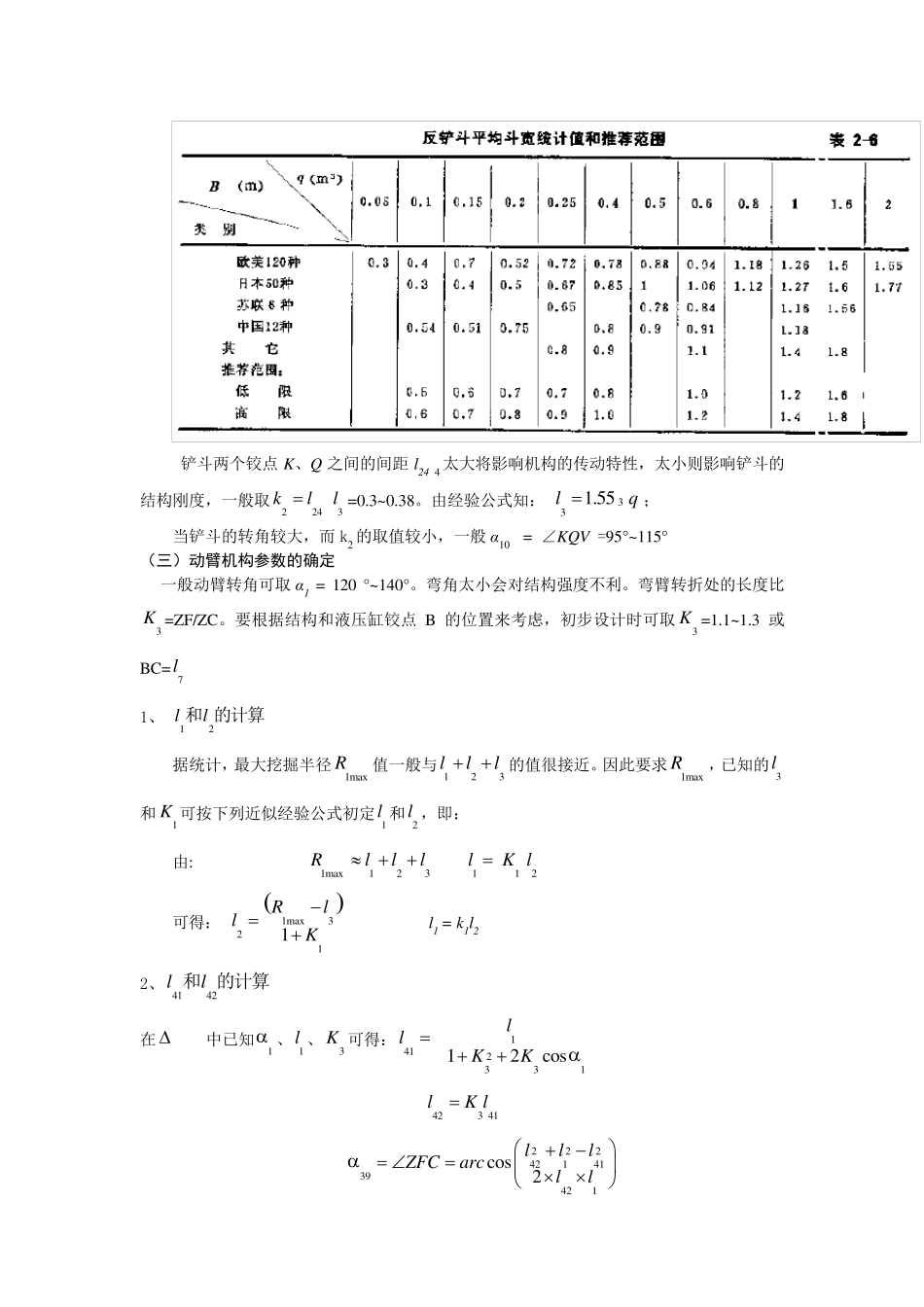

挖掘机工作装置各部分的基本尺寸计算和验证_第2页
2/10

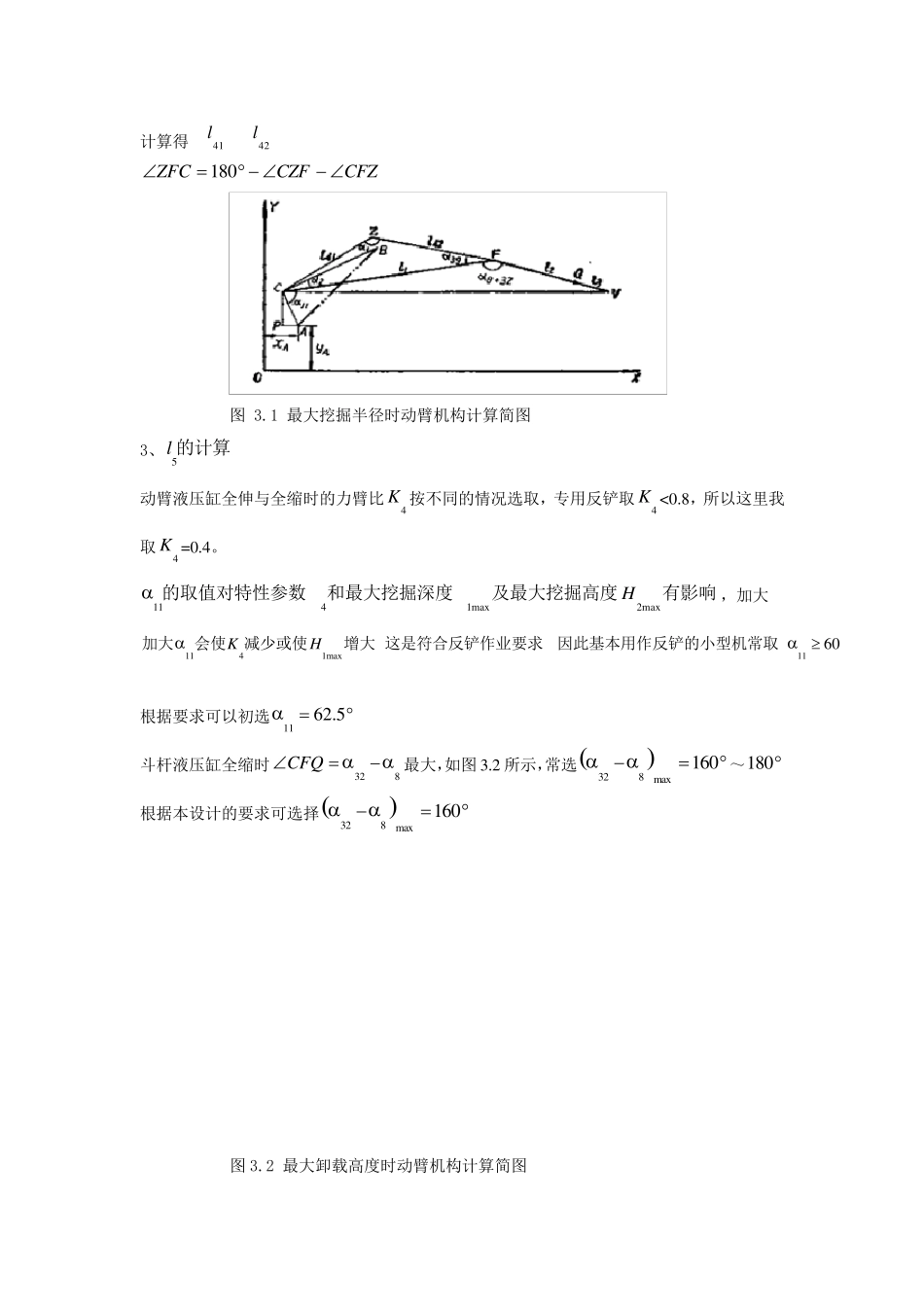

挖掘机工作装置各部分的基本尺寸计算和验证_第3页
3/10
三、工作装置各部分的基本尺寸计算和验证 反 铲 装 置 的 合 理 设 计 问 题 至 今 尚 未 理 想 地 解 决 。 以 往 多 按 经 验 , 采 取 统 计 和 作 周 试 凑 的方 法 , 现 在 则 尽 可 能 采 用 数 解 分 析 方 法 。 液 压 挖 掘 机 基 本 参 数 是 表 示 和 衡 量 挖 掘 机 性 能 的 重要 指 标 , 本 文 主 要 计 算 和 验 证 铲 斗 、 动 臂 、 斗 杆 的 尺 寸 。 ( 一 ) 反 铲 装 置 总 体 方 案 的 选 择 反 铲 装 量 总 体 方 案 的 选 择 包 括 以 下 方 面 : 1、 动 臂 及 动 臂 液 压 缸 的 布 置 确 定 用 组 合 式 或 整 体 式 动 臂 ,以 及 组 合 式 动 臂 的 组 合 方 式 或 整 体 式 动 臂 的 形 状 动 臂 液 压缸 的 布 置 为 悬 挂 式 或 是 下 置 式 。 2、 斗 杆 及 斗 杆 液 压 缸 的 布 置 确 定 用 整 体 式 或 组 合 式 斗 扦 , 以 及 组 合 式 斗 杆 的 组 合 方 式 或 整 体 式 斗 扦 是 否 采 用 变 铰点 调 节 。 3、 确 定 动 臂 与 斗 杆 的 长 度 比 , 即 特 性 参 数112Kl l。 对 于 一 定 的 工 作 尺 寸 而 言 , 动 臂 与 斗 杆 之 间 的 长 度 比 可 在 很 大 范 围 内 选 择 。 —般当K1>2 时(有的 反 铲 取 K1>3)称为 长 动 臂 短斗 杆 方 案 , 当K1<1.5 时属于 短动 比 长 斗 杆 力案 。K1 在 1.5~ 2 之 间 称为 中间 比 例方 案 。要 求适用 性 较强而 又无配套替换构件或 可 调 结构的 反 铲常取 中间 比 例方 案 。 4、 确 定 配套铲 斗 的 种类、 斗 容量 及 其主 参 数 , 并考 虑 铲 斗 连 杆 机 构传 动 比 是 否 需 要 调节 。 5、 根 据 液 压 系 统 工 作 压 力、 流 量 、 系 统 回 路 供 油 方 式 、 工 厂 制 造 条 件等 确 定 各 液 压 缸缸 数 、 缸 径 、 全 伸 长 度 与 全 纳 长 度 之 比 λ。 考 虑 到 结构尺 寸 、 运 动 余 量 、 稳 定 性 和 构件运 动幅 度 等 因 素 一 般取 λ...
