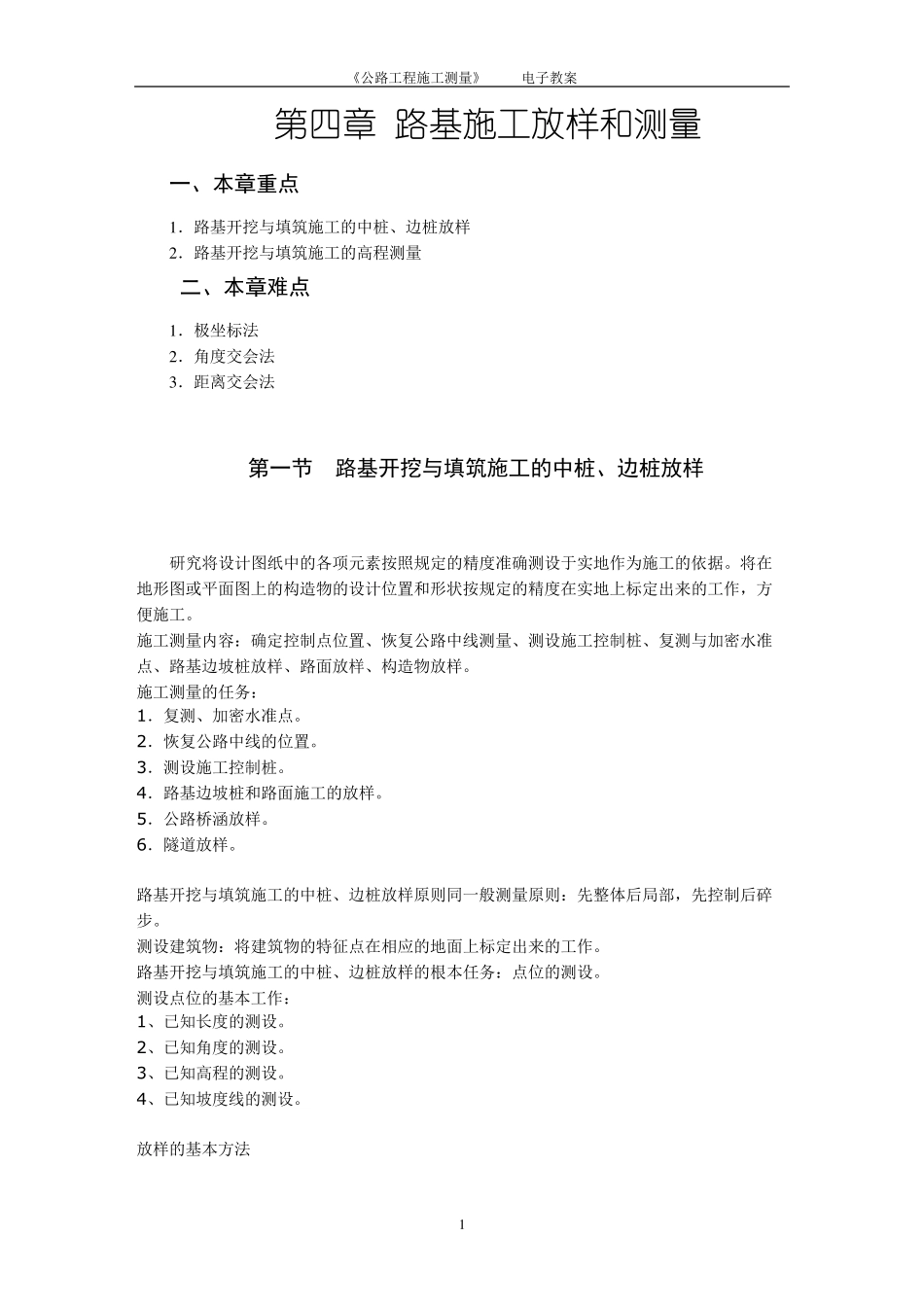

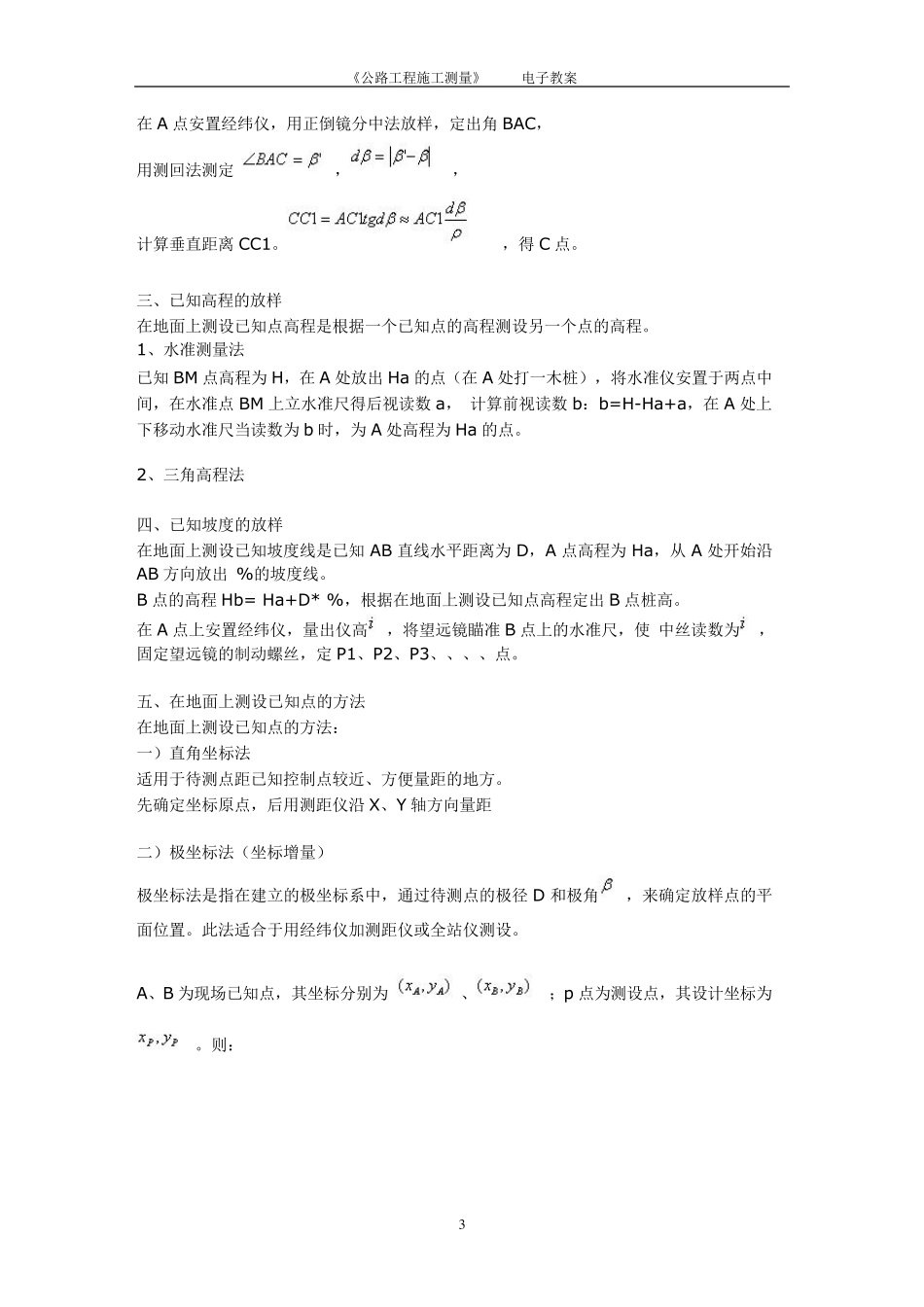

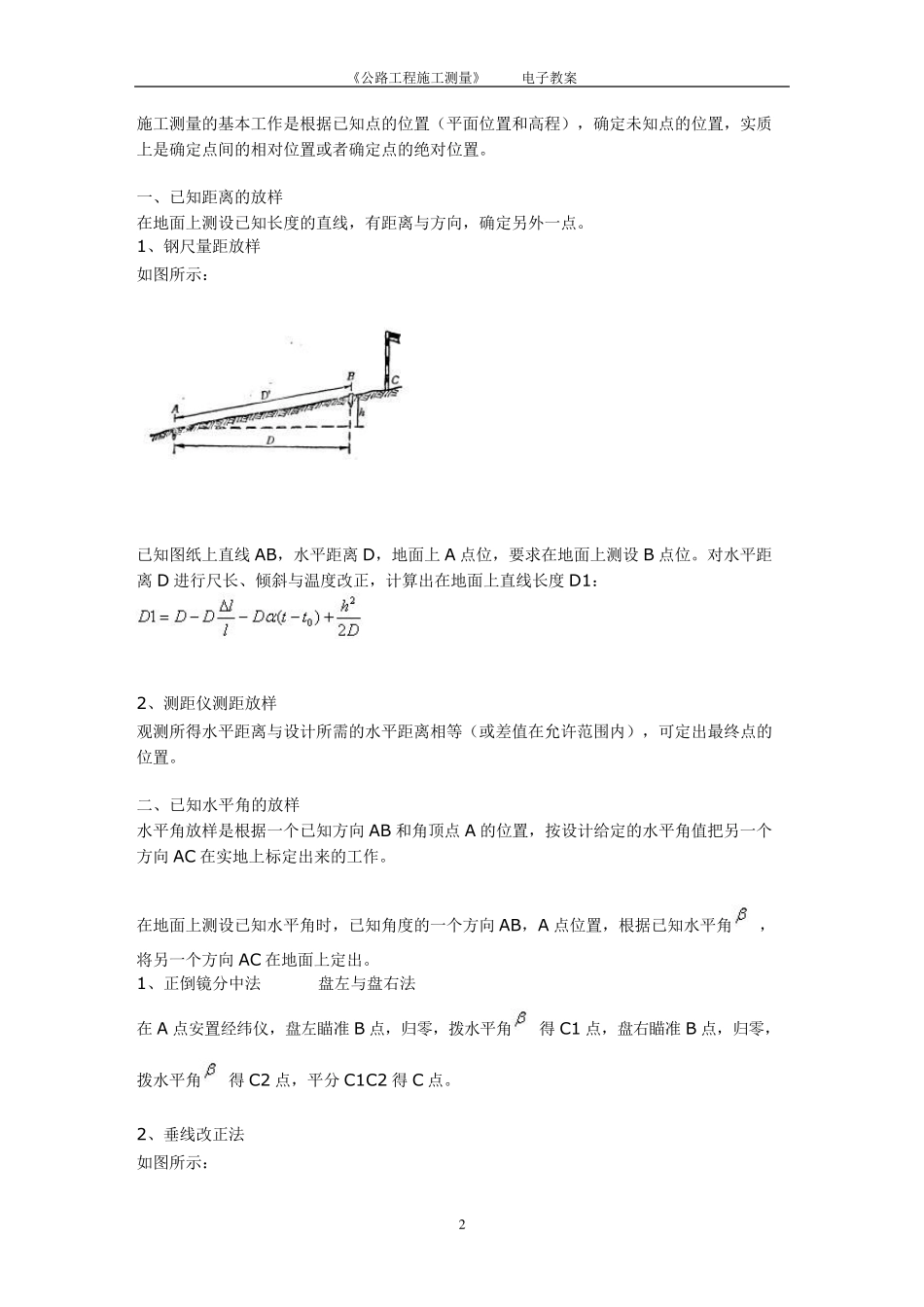

《公路工程施工测量》 电子教案 1 第四章 路基施工放样和测量 一、本章重点 1 .路基开挖与填筑施工的中桩、边桩放样 2 .路基开挖与填筑施工的高程测量 二、本章难点 1 .极坐标法 2 .角度交会法 3 .距离交会法 第一节 路基开挖与填筑施工的中桩、边桩放样 研究将设计图纸中的各项元素按照规定的精度准确测设于实地作为施工的依据。将在地形图或平面图上的构造物的设计位置和形状按规定的精度在实地上标定出来的工作,方便施工。 施工测量内容:确定控制点位置、恢复公路中线测量、测设施工控制桩、复测与加密水准点、路基边坡桩放样、路面放样、构造物放样。 施工测量的任务: 1.复测、加密水准点。 2.恢复公路中线的位置。 3.测设施工控制桩。 4.路基边坡桩和路面施工的放样。 5.公路桥涵放样。 6.隧道放样。 路基开挖与填筑施工的中桩、边桩放样原则同一般测量原则:先整体后局部,先控制后碎步。 测设建筑物:将建筑物的特征点在相应的地面上标定出来的工作。 路基开挖与填筑施工的中桩、边桩放样的根本任务:点位的测设。 测设点位的基本工作: 1、已知长度的测设。 2、已知角度的测设。 3、已知高程的测设。 4、已知坡度线的测设。 放样的基本方法 《公路工程施工测量》 电子教案 2 施工测量的基本工作是根据已知点的位置(平面位置和高程),确定未知点的位置,实质上是确定点间的相对位置或者确定点的绝对位置。 一、已知距离的放样 在地面上测设已知长度的直线,有距离与方向,确定另外一点。 1、钢尺量距放样 如图所示: 已知图纸上直线 AB,水平距离 D,地面上A 点位,要求在地面上测设 B 点位。对水平距离 D 进行尺长、倾斜与温度改正,计算出在地面上直线长度 D1: 2、测距仪测距放样 观测所得水平距离与设计所需的水平距离相等(或差值在允许范围内),可定出最终点的位置。 二、已知水平角的放样 水平角放样是根据一个已知方向 AB 和角顶点A 的位置,按设计给定的水平角值把另一个方向 AC 在实地上标定出来的工作。 在地面上测设已知水平角时,已知角度的一个方向 AB,A 点位置,根据已知水平角 ,将另一个方向 AC 在地面上定出。 1、正倒镜分中法 盘左与盘右法 在 A 点安置经纬仪,盘左瞄准 B 点,归零,拨水平角 得 C1 点,盘右瞄准 B 点,归零,拨水平角 得 C2 点,平分 C1C2 得 C 点。 2、垂线改正法 如图所示: 《公路工...
