挡土墙计算实例VIP专享

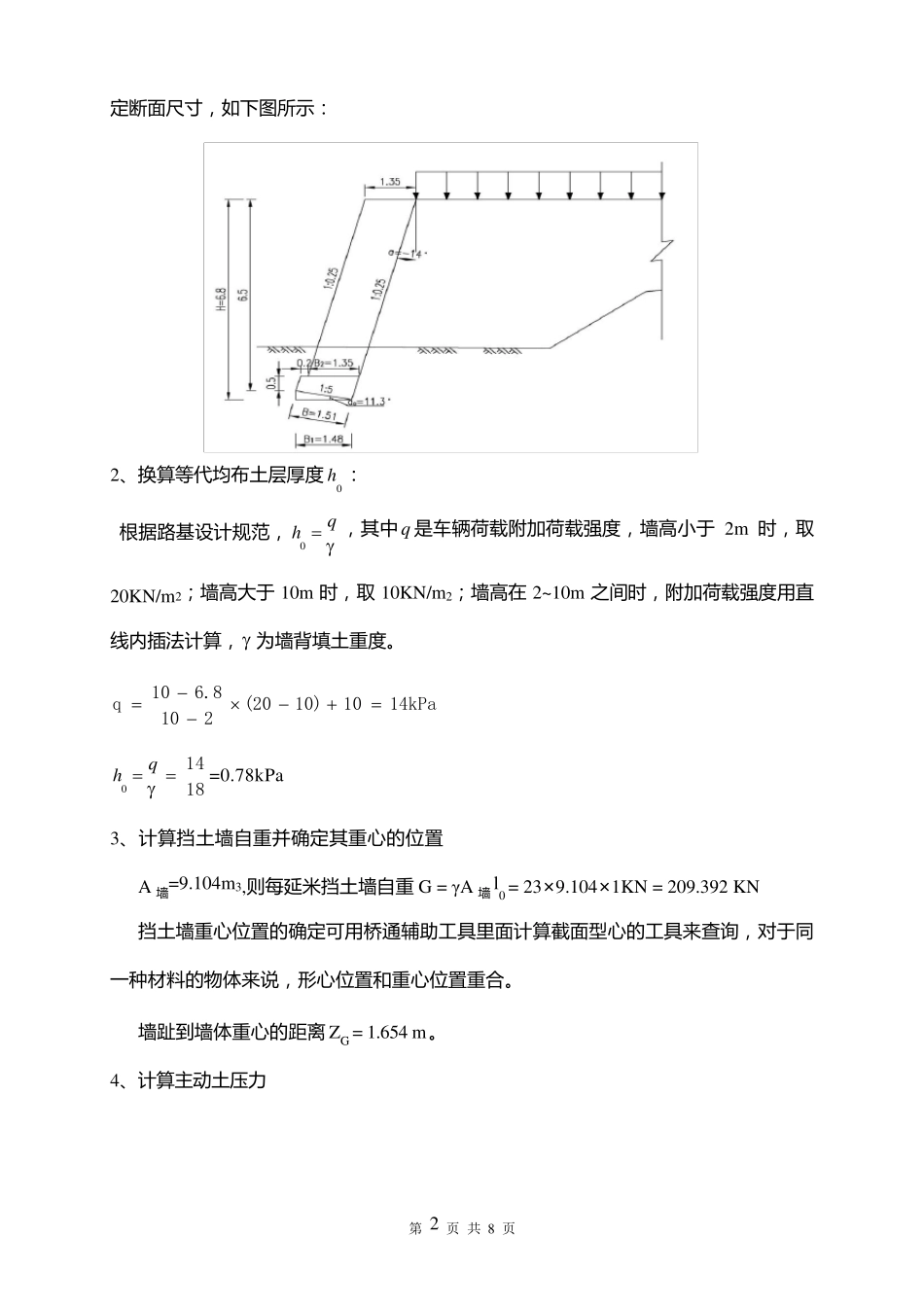

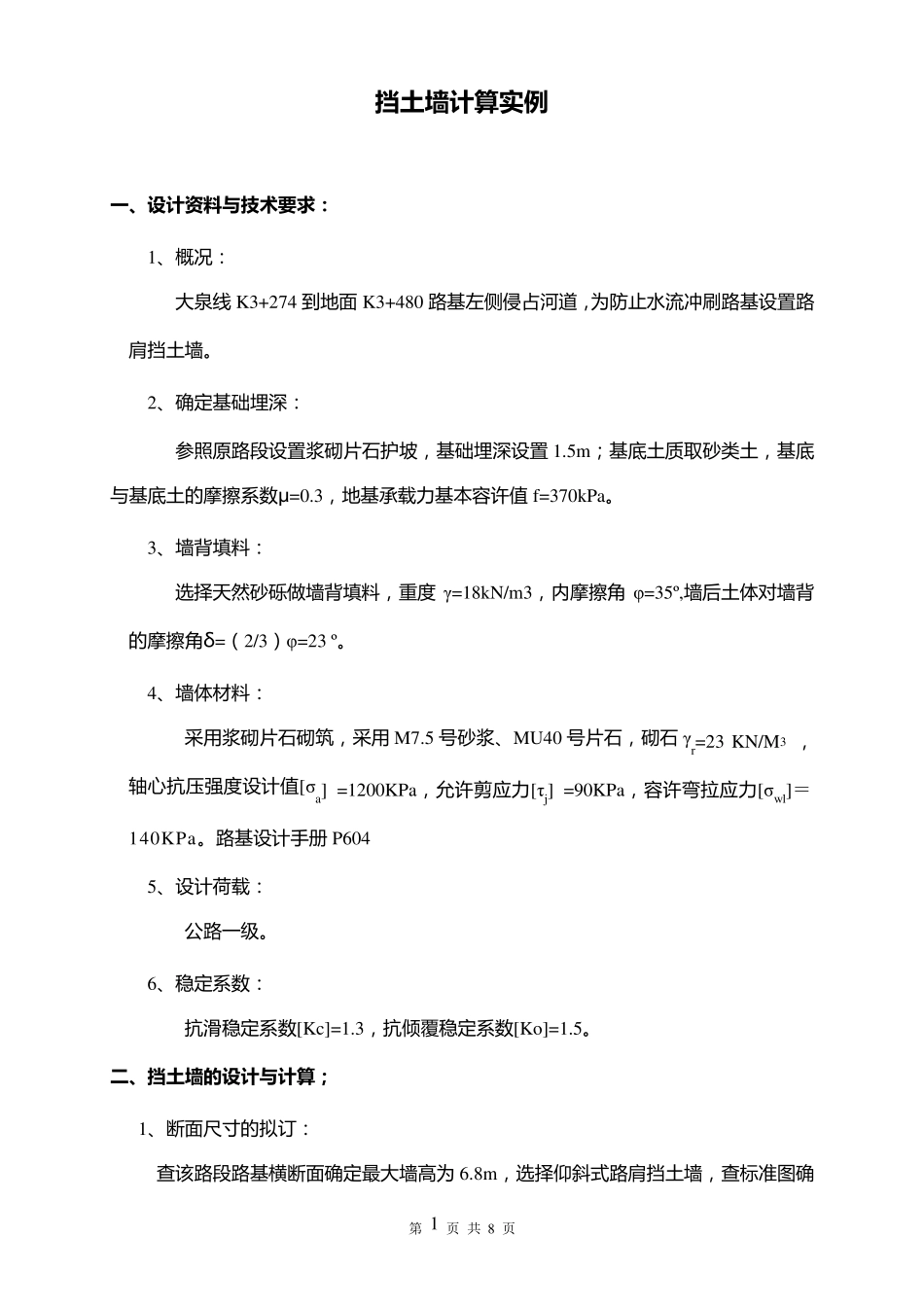

第 1 页 共 8 页 挡 土 墙 计 算 实 例 一 、设计 资料与技术要求： 1、概 况 ： 大 泉 线 K3+274 到 地 面 K3+480 路 基 左 侧 侵 占 河 道 ， 为 防 止 水 流 冲 刷 路 基 设 置 路肩 挡 土 墙 。 2、确 定 基 础 埋 深 ： 参 照 原 路 段 设 置 浆 砌 片 石 护 坡 ， 基 础 埋 深 设 置 1.5m； 基 底 土 质 取 砂 类 土 ， 基 底与 基 底 土 的 摩 擦 系 数 μ=0.3， 地 基 承 载 力 基 本 容 许 值 f=370kPa。 3、墙 背 填 料 ： 选 择 天 然 砂 砾 做 墙 背 填 料 ， 重 度γ=18kN/m3， 内 摩 擦 角φ=35º,墙 后 土 体 对 墙 背的 摩 擦 角 δ=（ 2/3） φ=23 º。 4、墙 体 材 料 ： 采 用 浆 砌 片 石 砌 筑 ， 采 用 M7.5 号 砂 浆 、MU40 号 片 石 ， 砌 石 γr=23 KN/M3 ，轴 心 抗 压 强 度 设 计 值 [σa] =1200KPa， 允 许 剪 应 力 [τj] =90KPa， 容 许 弯 拉 应 力 [σwl]＝140KPa。 路 基 设 计 手 册 P604 5、设 计 荷 载 ： 公 路 一 级 。 6、稳 定 系 数 ： 抗 滑 稳 定 系 数 [Kc]=1.3， 抗 倾 覆 稳 定 系 数 [Ko]=1.5。 二、挡 土 墙 的设计 与计 算 ； 1、断 面 尺 寸 的 拟 订 ： 查 该 路 段 路 基 横 断 面 确 定 最 大 墙 高 为 6.8m， 选 择 仰 斜 式 路 肩 挡 土 墙 ， 查 标 准 图确 第 2 页 共 8 页 定 断 面 尺 寸 ， 如 下 图 所 示 ： 2、换 算 等 代 均 布 土 层 厚 度0h ： 根 据 路 基 设 计 规 范 ，qh 0， 其 中 q 是 车 辆 荷 载 附 加 荷 载 强 度 ， 墙 高 小 于2m 时 ， 取20KN/m2； 墙 高 大 于10m 时 ， 取10KN/m2； 墙 高 在2~10m 之 间 时 ， 附 加 荷 载 强 度 用 直线 内 插 法 计 算 ，  为 墙 背 填 土 重 度 。 kPa1410)1020(2108.610q qh 01814=0.78kPa 3、计 算 挡 土 墙 自 重 并 确 定 其 重 心 的 位 置 A 墙 =9.104m3,则 每 延 米 挡 土 墙 自 重 G = γA 墙 l0 = 23×9.104×1KN = 209.392 KN 挡 ...
