电脑桌面
添加小米粒文库到电脑桌面
安装后可以在桌面快捷访问

挤出复合薄膜剥离强度影响因素

挤出复合薄膜剥离强度影响因素_第1页
1/11

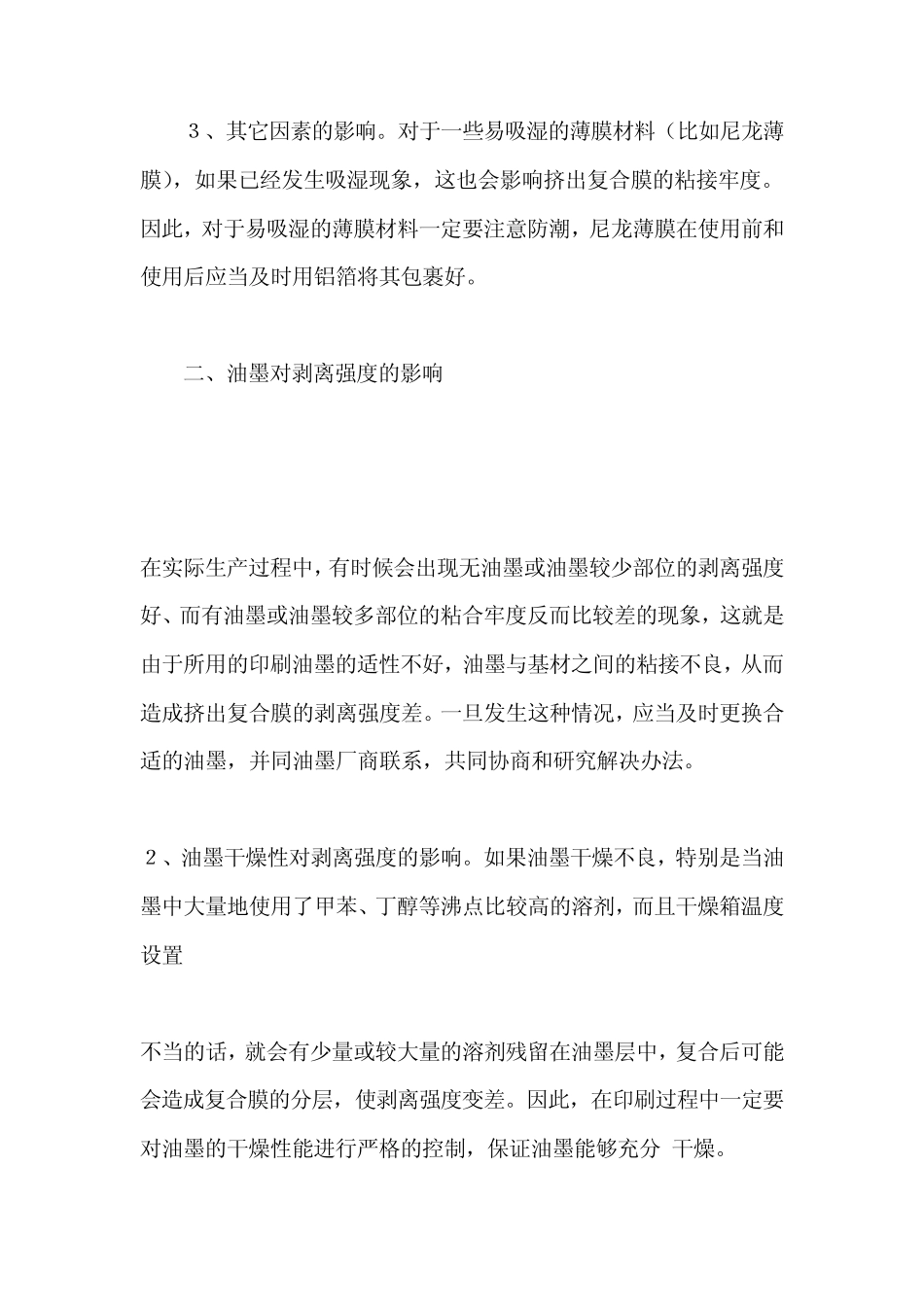

挤出复合薄膜剥离强度影响因素_第2页
2/11
挤出复合薄膜剥离强度影响因素_第3页
3/11
挤出复合薄膜剥离强度影响因素挤出复合工艺具有投资少、成本低、生产效率高、操作简便等多方面的优点,因此,它在塑料薄膜的复合加工中占有相当重要的地位。但是,在实际生产中也难免会出现这样或那样的问题。本文,就以最为常见的剥离强度差为例与大家共同进行分析探讨。一、薄膜基材对剥离强度的影响1、基材表面处理效果对剥离强度的影响。被涂布基材应当预先进行电晕处理,电晕处理后的表面张力应当达到 40达因以上,这样可以改进基材同熔融挤出树脂 的粘结性,从而提高挤出复合强度。因此,在生产前要检测基材的表面张力是否达到要求,一发现表面张力太低,应立即更换基材或对基材重新进行表面处理。此外,经表面处理过的薄膜,其表面张力 应当是均匀一致的,否则也会对剥离强度产生一定的影响,造成剥离强度不均匀、不一致的问题。2、基材表面清洁度对剥离强度的影响。被涂布基材表面应当清洁、干净,无灰尘、无油污,如果基材表面不太清洁,粘附了灰尘、油脂等污物,就会直接影响到熔融树脂跟塑料薄膜表面的粘合力,从而使挤出复合膜的粘接强度下降。3、其它因素的影响。对于一些易吸湿的薄膜材料(比如尼龙薄膜),如果已经发生吸湿现象,这也会影响挤出复合膜的粘接牢度。因此,对于易吸湿的薄膜材料一定要注意防潮,尼龙薄膜在使用前和使用后应当及时用铝箔将其包裹好。二、油墨对剥离强度的影响在实际生产过程中,有时候会出现无油墨或油墨较少部位的剥离强度好、而有油墨或油墨较多部位的粘合牢度反而比较差的现象,这就是由于所用的印刷油墨的适性不好,油墨与基材之间的粘接不良,从而造成挤出复合膜的剥离强度差。一旦发生这种情况,应当及时更换合适的油墨,并同油墨厂商联系,共同协商和研究解决办法。2、油墨干燥性对剥离强度的影响。如果油墨干燥不良,特别是当油墨中大量地使用了甲苯、丁醇等沸点比较高的溶剂,而且干燥箱温度设置不当的话,就会有少量或较大量的溶剂残留在油墨层中,复合后可能会造成复合膜的分层,使剥离强度变差。因此,在印刷过程中一定要对油墨的干燥性能进行严格的控制,保证油墨能够充分 干燥。此外,在印刷过程中还要注意对印刷速度和干燥温度等工艺条件的控制,因为它们也会对油墨中溶剂的挥发速度产生一定的影响。如果印刷速度较快,且印刷机干燥箱的温度又比较低的话,油墨中的溶剂可能无法完全挥发掉,这些残留的溶剂就会在薄膜上形成一些小泡,使复合膜粘接牢度下降。一般来说,在设定干...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

挤出复合薄膜剥离强度影响因素

确认删除?
VIP
微信客服
  • 扫码咨询
会员Q群
  • 会员专属群点击这里加入QQ群
客服邮箱
回到顶部
