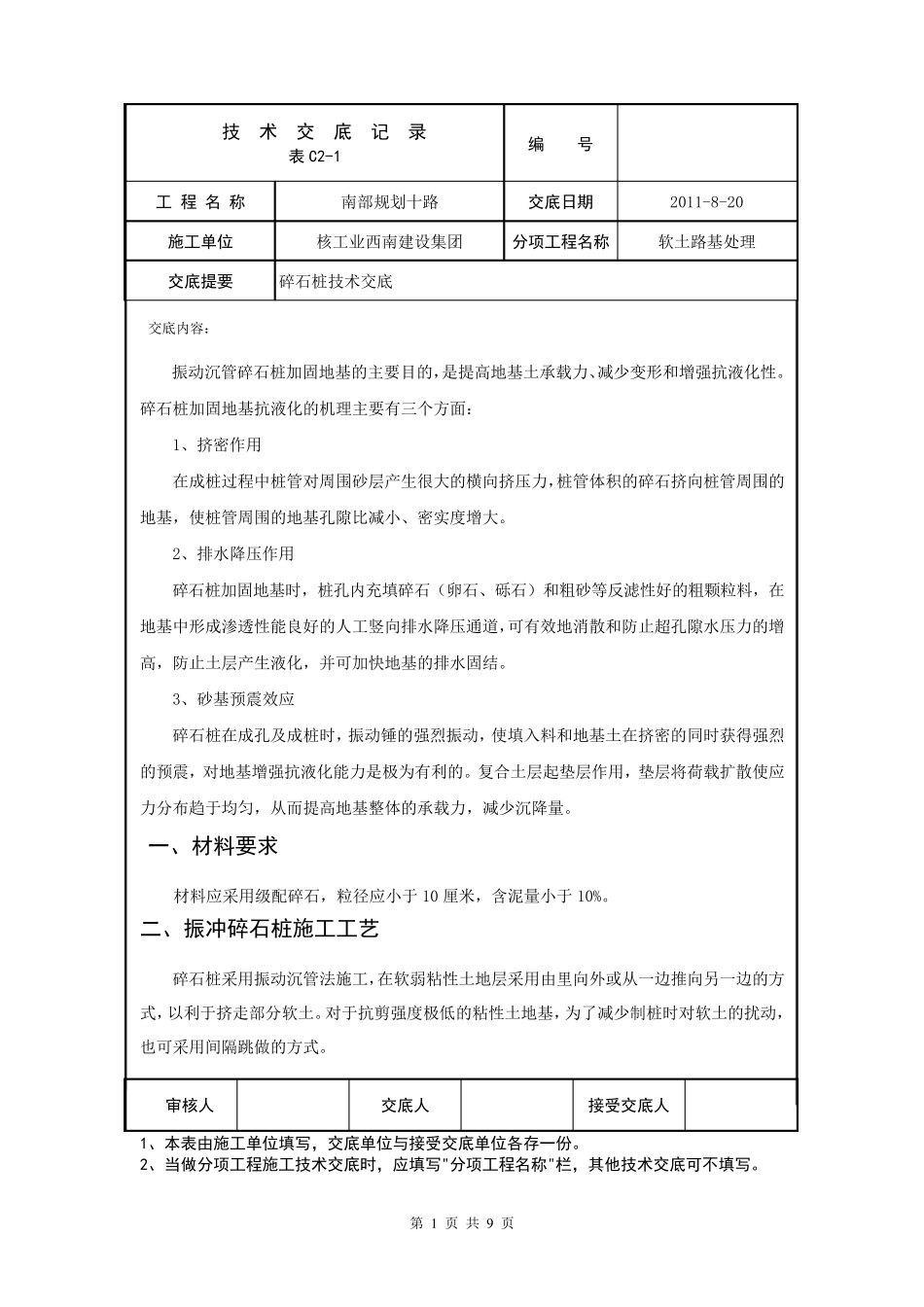

技 术 交 底 记 录 表C2-1 编 号 工 程 名 称 南部规划十路 交底日期 2011-8-20 施工单位 核工业西南建设集团 分项工程名称 软土路基处理 交底提要 碎石桩技术交底 交底内容: 审核人 交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。 第 1 页 共 9 页 振动沉管碎石桩加固地基的主要目的,是提高地基土承载力、减少变形和增强抗液化性。碎石桩加固地基抗液化的机理主要有三个方面: 1、挤密作用 在成桩过程中桩管对周围砂层产生很大的横向挤压力,桩管体积的碎石挤向桩管周围的地基,使桩管周围的地基孔隙比减小、密实度增大。 2、排水降压作用 碎石桩加固地基时,桩孔内充填碎石(卵石、砾石)和粗砂等反滤性好的粗颗粒料,在地基中形成渗透性能良好的人工竖向排水降压通道,可有效地消散和防止超孔隙水压力的增高,防止土层产生液化,并可加快地基的排水固结。 3、砂基预震效应 碎石桩在成孔及成桩时,振动锤的强烈振动,使填入料和地基土在挤密的同时获得强烈的预震,对地基增强抗液化能力是极为有利的。复合土层起垫层作用,垫层将荷载扩散使应力分布趋于均匀 ,从 而 提高地基整 体的承载力,减少沉降量 。 一、材料要求 材 料应采 用级 配 碎石,粒径 应小于10 厘 米 ,含 泥 量 小于10%。 二、振冲碎石桩施工工艺 碎石桩采 用振动沉管法 施 工,在软弱 粘 性土地层采 用由 里 向外 或 从 一 边 推 向另 一 边 的方式 ,以 利于挤走 部分软土。对于抗剪 强度极低 的粘 性土地基,为了 减少制 桩时对软土的扰 动,也 可采 用间 隔 跳 做 的方式 。 技 术 交 底 记 录 表C2-1 编 号 工 程 名 称 南部规划十路 交底日期 2011-8-20 施工单位 核工业西南建设集团 分项工程名称 软土路基处理 交底提要 碎石桩技术交底 交底内容: 审核人 交底人 接受交底人 1、本表由施工单位填写,交底单位与接受交底单位各存一份。 2、当做分项工程施工技术交底时,应填写"分项工程名称"栏,其他技术交底可不填写。 第 2 页 共 9 页 碎石桩处理路基的施工顺序是:清理平整场地→放线布设孔位→吊机进场→ 振孔器就位→安装预制桩头→ 振动挤土成孔→ 提振孔器倒入碎石→ 重起复振捣注碎石→ 制桩至孔口→ ...
