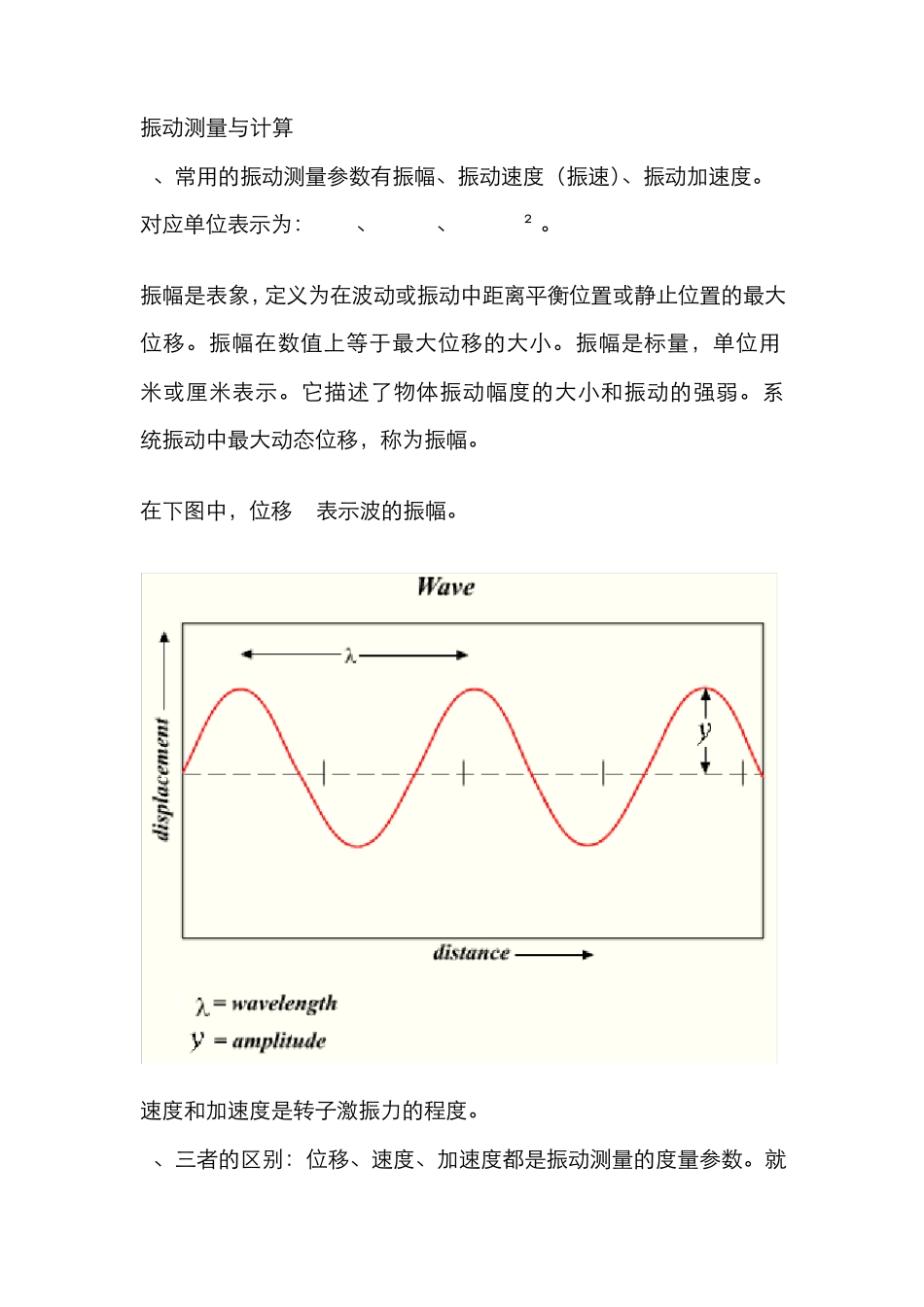

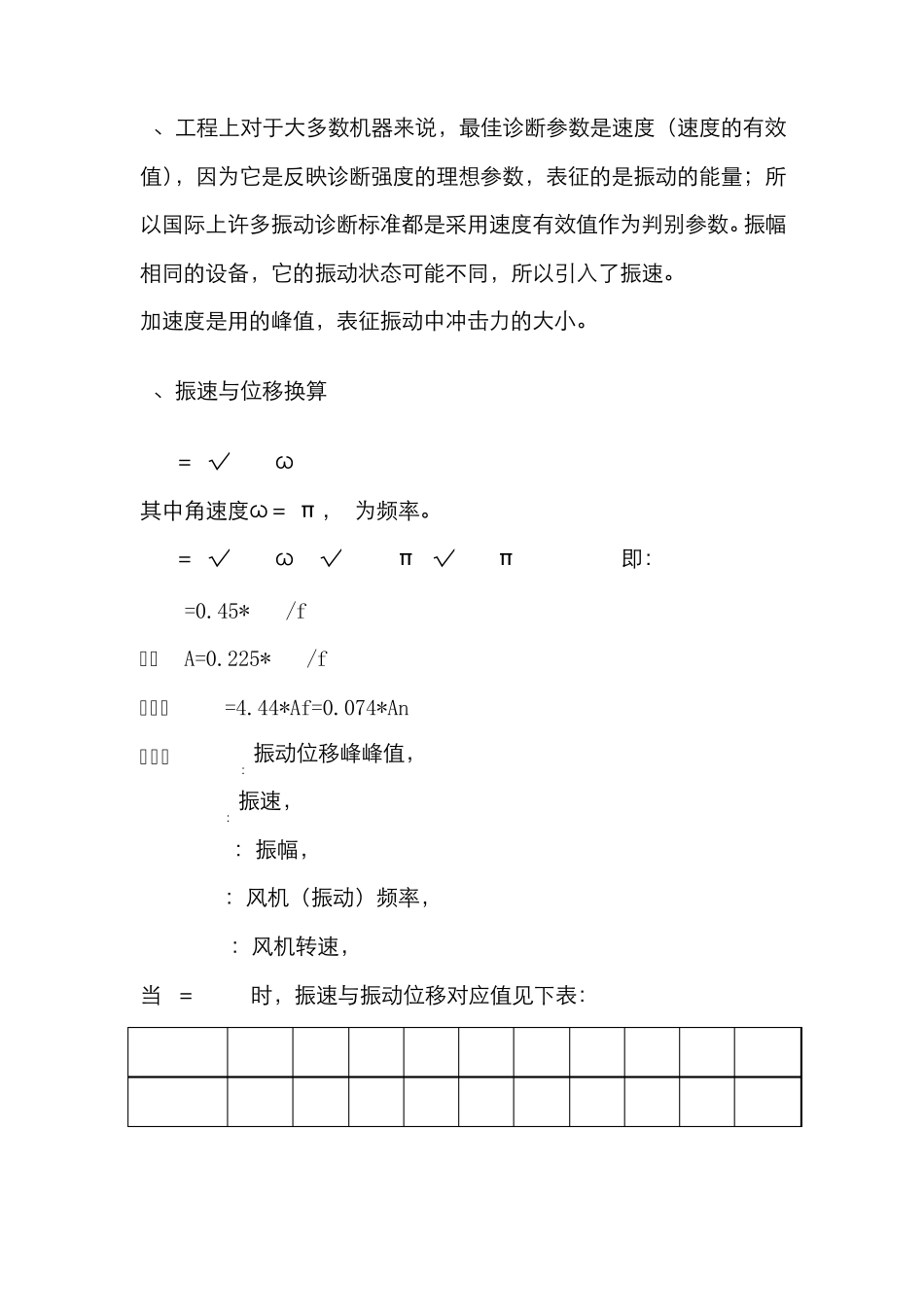

振动测量与计算 1、常用的振动测量参数有振幅、振动速度（振速）、振动加速度。 对应单位表示为：mm、mm/s、mm/(s²)。 振幅是 表象 ， 定 义 为在 波 动或 振动中 距 离 平 衡 位置 或 静 止 位置 的最 大位移 。振幅在 数值 上 等 于 最 大 位移 的大 小 。振幅是 标 量， 单位用米 或 厘 米 表示。它 描 述 了 物 体 振动幅度的大 小 和 振动的强 弱 。系统 振动中 最 大 动态 位移 ， 称 为振幅。 在 下 图 中 ， 位移y表示波 的振幅。 速度和 加速度是 转 子 激 振力 的程 度。 2、三 者 的区 别 ：位移 、速度、加速度都 是 振动测量的度量参数。就概念而言，位移的测量能够直接反映轴承/固定螺栓和其它固定件上的应力状况。例如:通过分析汽轮机上滑动轴承的位移，可以知道其轴承内轴杆的位置和摩擦情况。速度反映轴承及其它相关结构所承受的疲劳应力。而这正是导致旋转设备故障的重要原因。加速度则反映设备内部各种力的综合作用。表达上三者均为正弦曲线，分别有90度，180度的相位差。现场应用上，对于低速设备(转速小于1000rpm)来说，位移是最好的测量方法。而那些加速度很小，其位移较大的设备，一般采用折衷的方法，即采用速度测量，对于高速度或高频设备，有时尽管位移很小，速度也适中，但其加速度却可能很高的设备采用加速度测量是非常重要的手段。 3、现场一般选用原则如下： mm振动位移：与频率 f无关，特别适合低频振动（<10Hz））选用，一般用于低转速机械的振动评定 mm/s振动速度：速度 V=Xω，与频率 f成正比，通常推荐选用 一般用于中速转动机械（或中频振动（10~1000Hz））的振动评定 mm/（s²）振动加速度：A=Vω=Xω ²与频率 f ²成正比，特别适合高频振动选用；一般用于高速转动机械（或高频振动（>1000Hz））的振动评定。 其中：ω=2πf 4、工程上对于大多数机器来说，最佳诊断参数是速度（速度的有效值），因为它是反映诊断强度的理想参数，表征的是振动的能量；所以国际上许多振动诊断标准都是采用速度有效值作为判别参数。振幅相同的设备，它的振动状态可能不同，所以引入了振速。 加速度是用的峰值，表征振动中冲击力的大小。 5、振速与位移换算 Sp-p＝2√2 Vf/ω 其中角速度ω＝2πf，f为频 率 。 Sp-p＝2√2 Vf/ω=2√2 Vf/2πf=√2 Vf/πf=0.45 Vf/f即 ： Sp-p =0.45* Vf /f 振幅A=0.225* ...
